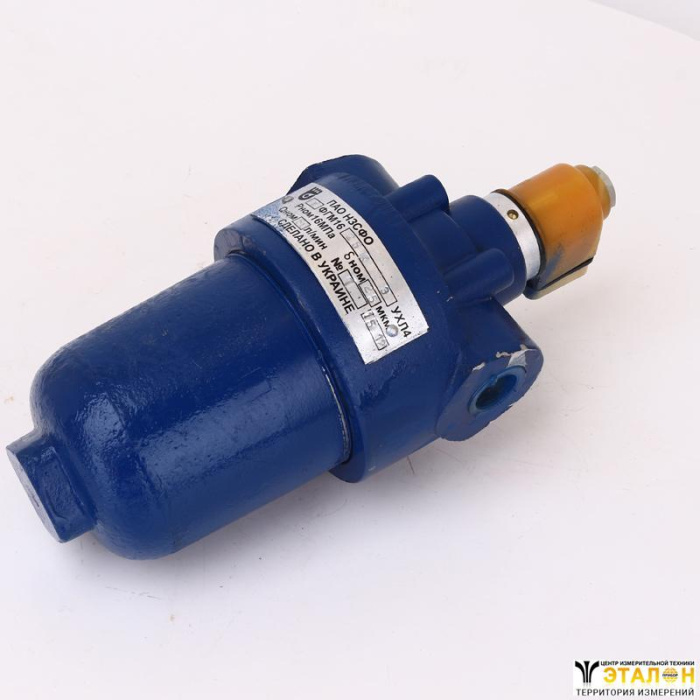

Фильтры напорные 3ФГМ
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Фильтры напорные 3ФГМ предназначены для очистки от механических примесей минеральных масел и негорючих жидкостей типа промгидрол кинематической вязкостью до 200 мм2/с при температуре от 1 до 80 °С.
Структура условного обозначения
Фильтры ФГМ обозначаются так: 3-ФГМ-Х1-Х2-Х3, где
- 3 - исполнение по габариту;
- ФГМ- тип фильтра;
- Х1 - номинальная точность фильтрации;
- Х2 - исполнение по типу исполнение резьбы;
- Х3 - вид климатического исполнения по ГОСТ15150 .
Модификации
- 3ФГМ32-05М, 3ФГМ32-10М, 3ФГМ32-25М, 3ФГМ32-40М
Обозначение фильтра | 3ФГМ32-05М(К) | 3ФГМ32-10М(К) | 3ФГМ32-25М(К) | 3ФГМ32-40М(К) |
* Обозначение фильтроэлемента | 3ФГМ-05 С3ФГМ-05 | 3ФГМ-10 С3ФГМ-10 | 3ФГМ-25 С3ФГМ-25 | 3ФГМ-40 С3ФГМ-40 |
**Номинальное давление, МПа | 32 | 32 | 32 | 32 |
Тонкость фильтрации, мкм | 5 | 10 | 25 | 40 |
**Номинальный расход, л/мин | 63 | 200 | 200 | 250 |
Условный проход, мм | 32 | 32 | 32 | 32 |
**Номинальный перепад давлений, МПа, не более | 0,16 | 0,16 | 0,16 | 0,16 |
**Перепад давлений, МПа, при котором срабатывает: –индикатор загрязнённости –предохранительный клапан | 0,3±0,03 0,5±0,1 | 0,3±0,03 0,5±0,1 | 0,3±0,03 0,5±0,1 | 0,3±0,03 0,5±0,1 |
Размеры, мм: D, не более D1, не более H, не более H1, не менее H2, не более h±1 Amax S–1 C±0,2 d–7H d1: вариант 1, метрическая ГОСТ24705-81; вариант 2, коническая ГОСТ6111-52 d2+0,4(для варианта 1) h1–0,4(для варианта 1) | 150 125 390 440 300 58 140 50 45 М10
М42×2–7Н К 11/4′′ 50 2,5 | 150 125 390 440 300 58 140 50 45 М10
М42×2–7Н К 11/4′′ 50 2,5 | 150 125 390 440 300 58 140 50 45 М10
М42×2–7Н К 11/4′′ 50 2,5 | 150 125 390 440 300 58 140 50 45 М10
М42×2–7Н К 11/4′′ 50 2,5 |
Масса, кг | 14,7 | 14,7 | 14,7 | 14,7 |
Примечания:
- 1 - * В исполнении фильтроэлемента с поддерживающей сеткой перед обозначением добавляется буква «С».
- 2 - ** Параметры фильтра приведены при работе на масле кинематической вязкостью 20...30 мм2/с.
Типоразмер | Номин. давление Мпа | Номин. тонкость фильтр. МКМ | Номин. расход л/мин | Номин. перепад при номинальном расходе Мпа |
ЗФГМ32-10к(м) | 32 | 10 | 200 | 0,16 |
ЗФГМ32-25к(м) | 32 | 25 | 200 | 0,16 |
Типоразмер | Условный проход мм | Допустим. перепад давления на фильтроэлемент Мпа | Габаритные размеры, мм | Масса кг |
ЗФГМ32-10к(м) | 32 | 0,5 | 140x150x390 | 13,5 |
ЗФГМ32-25к(м) | 32 | 0,5 | 140x150x390 | 13,5 |
Устройство и принцип работы

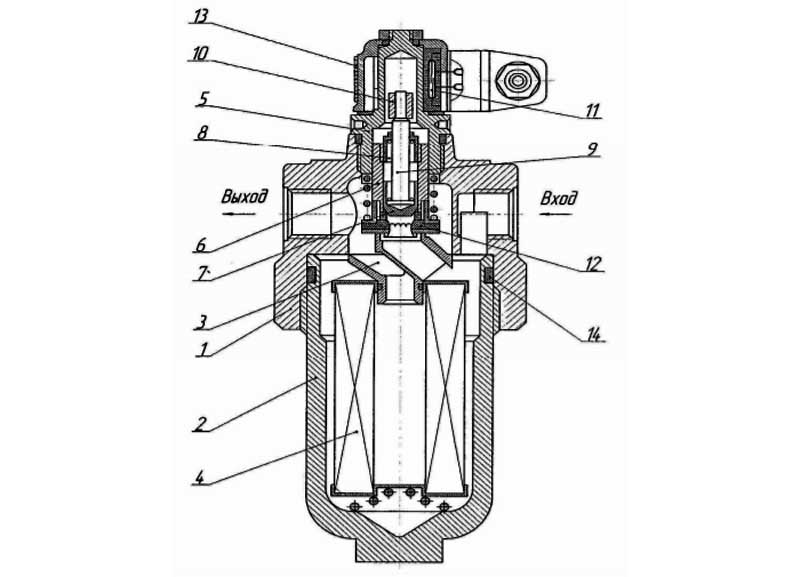

Фильтр напорный с индикатором загрязненности типа ФГМ (ФГМ32) состоит из головки 1 с входным и выходным отверстиями, стакана 2, соединенного герметично при помощи кольца 14. Внутри стакана расположен установленный на седле 3 фильтроэлемент 4. На головке установлен индикатор загрязненности, в корпусе 5 которого имеются средства сигнализации о загрязненности фильтроэлемента и перепуске неочищенной жидкости.
Фильтр работает следующим образом. Рабочая жидкость через входное отверстие в головке 1 фильтра поступает в полость стакана 2, проходит через фильтроэлемент 4, очищается и через отверстие седла 3 и выходное отверстие поступает в систему. При повышении перепада давлений на фильтроэлементе по мере его загрязнения начинает перемещаться плунжер 7, расположенный в поршне 6, сжимая пружину 8 и, выдвигая шток 9, на хвостовике которого установлен постоянный магнит 10. При перепаде давлений (0,3±0,03)МПа в поле действия магнита окажется магнигоуправляемый контакт (геркон) 11, лепестки которого замкнутся, и поступит электрический сигнал о необходимости замены загрязненного фильтроэлемента.
Рис.1. Устройство фильтра напорного 3ФГМ
Список фильтров УХЛ4 (для умеренного климата
- Фильтр 3ФГМ32-05К(05М) УХЛ4 ТУ2.053.022 5228.030-90
- Фильтр 3ФГМ32-10К(10М) УХЛ4 ТУ2.053.022 5228.030-90
- Фильтр 3ФГМ32-25К(25М) УХЛ4 ТУ2.053.022 5228.030-90
- Фильтр 3ФГМ32-40К(40М) УХЛ4 ТУ2.053.022 5228.030-90
Список фильтров 04.1 (для тропического климата)
- Фильтр 3ФГМ32-05К(05М) 04.1 ТУ2.053.022 5228.030-90
- Фильтр 3ФГМ32-10К(10М) 04.1 ТУ2.053.022 5228.030-90
- Фильтр 3ФГМ32-25К(25М) 04.1 ТУ2.053.022 5228.030-90
- Фильтр 3ФГМ32-40К(40М) 04.1 ТУ2.053.022 5228.030-90
