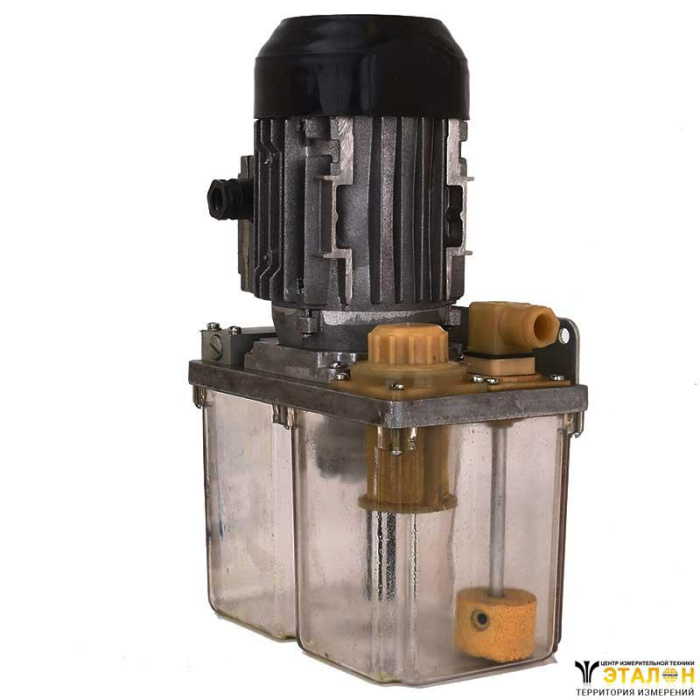

Станция смазочная И-СЭ-10/0,5 (10 дм3)
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Станция смазочная И-СЭ-10/0,5 (10 дм3) предназначена для подачи жидкого смазочного материала к импульсным смазочным питателям и служат для комплектации импульсных смазочных систем с электроприводом.
В станциях могут использоваться различные баки для хранения жидкости.
| Номинальная подача, л/мин | 0,5 |
| Номинальная вместимость бака, дм3 | 10 |
Давление нагнетания, МПа
| 2,5 |
| Давление настройки предохранительного клапана, МПа | 3 |
| Давление настройки подпорного клапана, МПа | 0,04 |
| Коэффициент подачи | 0,72 |
| Тип насоса | шестеренный |
| Мощность приводного электродвигателя, кВт | 0,09 |
| Масса, кг | 13 |
Конструктивные особенности
Станции работают на чистых минеральных маслах, вязкость которых от 30 до 600мм2/с при температуре масла от +5°С до +50°С и температуре окружающей среды от +1°С до +40°С. Класс чистоты масла должен быть не ниже 14.
Климатическое исполнение и категория размещения смазочных станций, предназначенных для стран с умеренным климатом – УХЛ4, для стран с тропическим климатом – О4.1.Станция состоит из бака 7, закрытого крышкой 3, к которой крепятся насосная установка в виде шестеренного насоса 5 с электродвигателем 1, клапанная коробка 2 с дросселем 8 выпуска воздуха, реле уровня 6 и заливной фильтр 4 с воздушным фильтром.
Бак вместимостью 2,5 дм3 выполнен из прозрачной пластмассы. Места для крепления станций с этим баком расположены на крышке. Бак вместимостью 10 дм3 – металлический – имеет места для крепления станции, а также маслоуказатели верхнего и нижнего уровней.
Устройство и работа
Станция состоит из бака, закрытого крышкой, к которой крепятся насосная установка в виде шестеренного насоса с электродвигателем, клапанная коробка с дросселем 8 выпуска воздуха, реле уровня и заливной фильтр с воздушным фильтром.
Бак вместимостью 10 дм3 - металлический (рис. 1) имеет места для крепления станции, а также маслоуказатели верхнего и нижнего уровней. При подаче питания на электродвигатель станции насос подает масло из бака во входной канал «А» (Рис. 2) клапанной коробки. Под действием давления масла поршень 4 вместе с клапаном 3 перемещается, сжимая пружину 2. При этом сливной канал «Б» закрывается разгрузочным клапаном 3 перемещается, сжимая пружину 2. При этом сливной канал «Б» закрывается разгрузочным клапаном 3, а затем поршень 4, перемещаясь дальше по клапану, открывает проход масла к выходному каналу «В».
При достижении давления настройки предохранительного клапана 5 масло через него сливается обратно в бак через канал «Г».
После отключения электродвигателя и насоса поршень с клапаном под действием пружины возвращается в исходное положение. При этом перекрывается входной канал, а выходной канал соединяется со сливным через подпорный клапан 1.

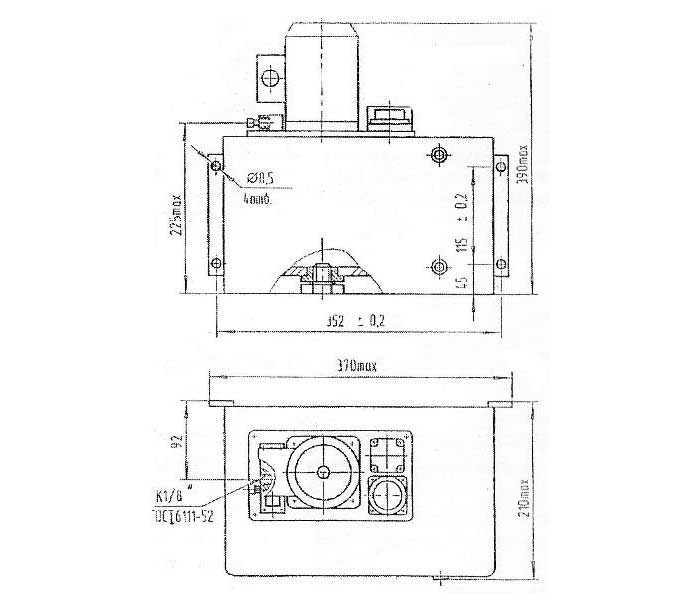

Рис.1 - Конструкция смазочной станции И-СЭ 10/0,5

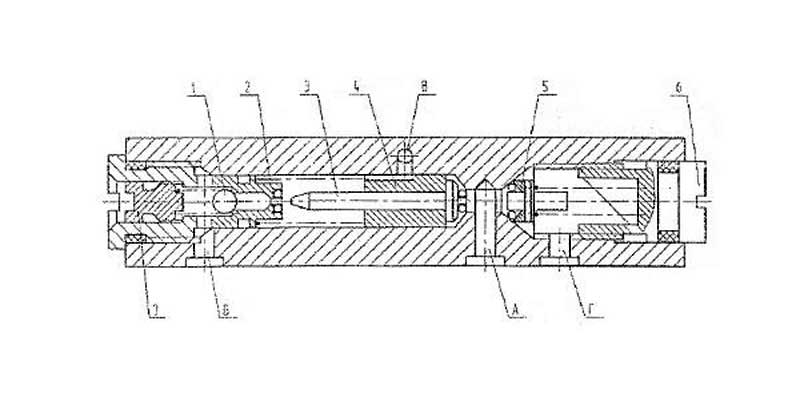

Рис.2 - Конструкция клапанной коробки
