Назначение измерителя ТАНГЕНС-2000:
Измеритель Тангенс-2000 предназначен для измерения тангенса угла диэлектрических потерь (tgδ) и емкости высоковольтной изоляции (С) при техническом обслуживании, ремонте, наладке, испытаниях различных энергетических объектов как на месте их установки, так и в условиях лабораторий, а также для измерения в лабораторных условиях тангенса угла диэлектрических потерь и емкости различных электроизоляционных материалов.
Измеритель Тангенс-2000 изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 4.
Измеритель Тангенс-2000 предназначен для эксплуатации в следующих рабочих условиях применения:
температура окружающего воздуха, °С от минус 10 до 40;
относительная влажность воздуха, % до 90 при 30 °С;
атмосферное давление, кПа (мм рт. ст.) 84–106,7 (630–800);
питание от сети переменного тока напряжением 220±22 В частотой 50±1 Гц;
питание от встроенного источника постоянного тока напряжением от 8,0 до 14,0 В.
Технические характеристики измерителя ТАНГЕНС-2000:
Измеритель Тангенс-2000 обеспечивает в нормальных условиях применения виды измеряемых величин, диапазоны измерений в соответствии с данными, приведенными в таблице:
tgδ | Сх | U исп, кВ | ||
Пределы допускаемой основной погрешности | Диапазон измерения | Пределы допускаемой основной погрешности, пФ | Диапазон измерения | |
±(2х10-4+0,01 tgδх) | 1х10-5-1,00 | ±(0,5+0,005Сх) | 500 пФ -340 нФ | 1 |
50 пФ-65 нФ | 2,0-5,0 | |||
10 пФ - 34 нФ | 5,0-10,0 | |||
где: Сх, tgδх - показания измерителя |
Измеритель обеспечивает автоматическую генерацию испытательного синусоидального напряжения на контролируемом объекте заданной оператором величины (от 1 до 10 кВ действующего значения).
Пределы допускаемой погрешности установки заданного напряжения не превышают ± 2 %.
Измеритель позволяет проводить измерение по «прямой» и «перевернутой» схемам измерения, что обеспечивает измерение параметров изоляции объектов, как с изолированными, так и с заземленными выводами.
Измеритель в нормальных и рабочих условиях применения готов к работе в течение не более 1 мин после включения.
Продолжительность работы блока преобразователя определяется энергоемкостью применяемых электрохимических батарей. При емкости батарей 1300 мА·час продолжительность работы составляет не менее 8 ч, что обеспечивает выполнение не менее 150 измерений.
Измеритель обеспечивает автоматическую фиксацию текущего времени и даты выполнения измерений (встроенные цифровые часы с функциями календаря).
Измеритель обеспечивает накопление и хранение не менее 600 результатов измерений, каждый из которых может включать в себя кроме полученных при измерении значений емкости, тангенса изоляции объекта, даты и времени измерения следующие введенные оператором сопутствующие параметры:
испытательное напряжение;
тип контролируемого объекта (условный цифровой код от 0 до 999);
заводской номер объекта (не более 7 цифр);
личный номер оператора (не более 3 цифр);
используемая схема измерения («прямая» или «перевернутая»);
номер контролируемой зоны изоляции объекта (число из 2 цифр);
температура объекта (число из 2 цифр в °С, только положительные значения).
Хранение результатов измерений при выключенном источнике питания обеспечивается в течение не менее 10000 час.
Измеритель обеспечивает вывод протокола накопленных результатов измерений на матричном принтере со стандартным интерфейсом Centronix.
Измеритель обеспечивает передачу накопленной информации в ЭВМ путем записи ее во внешнее запоминающее устройство, выполненное в виде картриджа РУКЮ.411522.002, и последующей переписи указанной информации из картриджа в компьютер.
Изображение цифр и знаков на дисплее различимо на расстоянии не менее 1 м при внешней освещенности от 10 до 1000 лк.
По способу защиты от поражения электрическим током измеритель относится к классу I (ГОСТ Р.МЭК 536-94), в котором защита от поражения электрическим током обеспечивается основной изоляцией и соединением открытых токопроводящих частей, доступных прикосновению, с защитным проводником стационарной проводки.
Сопротивление между любой доступной для прикосновения металлической деталью корпуса блока управления и зажимом « » не превышает 0,1 Ом.
Изоляция между цепью питания и зажимом « » выдерживает в нормальных условиях применения в течение 1 мин действие испытательного напряжения переменного тока частотой (50±1) Гц, действующее значение которого 1500 В.
Сопротивление изоляции между цепью питания 220 В и зажимом « » блока управления составляет не менее 20 МОм в нормальных условиях применения и не менее 5 МОм при относительной влажности воздуха не более 80 % при 40 °С.

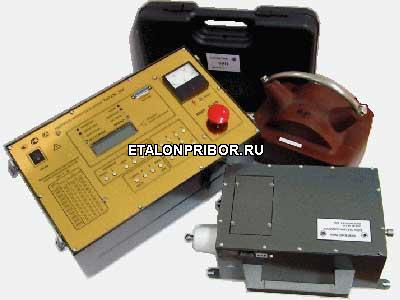

Габаритные размеры и масса составных частей измерителя приведены в таблице:
Наименование составной части | Кол-во, шт | Габаритные размеры, мм | Масса, кг | ||
длина | ширина | высота | |||
1. Блок управления | 1 | 520 | 310 | 260 | 17 |
2. Блок преобразователя | 1 | 440 | 270 | 160 | 7,5 |
3. Блок поверки | 1 | 220 | 80 | 170 | 2 |
4. Трансформатор ОЛ-1/10 У3 | 1 | 270 | 210 | 280 | 20 |
5. Руководство по эксплуатации | 1 |
|
|
|
|
6. Кабель питания БУ | 1 |
|
|
|
|
7. Кабель вых. БУ | 1 |
|
|
|
|
8. Кабель ВП | 1 |
|
|
|
|
9. Кабель Сх | 1 |
|
|
|
|
10. Кабель Э | 1 |
|
|
|
|
11. Антенна | 1 |
|
|
|
|
12. Аккумулятор 1,2 V,1300 mAh | 1 |
|
|
|
|
Запасные части и принадлежности |
| ||||
1. Зарядное устройство для аккумуляторов | 2 |
|
|
|
|
2. Дискета с программным обеспечением | 1 |
|
|
|
|
3. Картридж | 1 |
|
|
|
|
4. Втулка переходная | 1 |
|
|
|
|
5. Вставка плавкая ВП3Б-1-6,3 А | 1 |
|
|
|
|
6. Вставка плавкая ВП3Б-1-10 А | 1 |
|
|
|
|
7. Вставка плавкая ВП2Б-1-0,25 А | 1 |
|
|
|
|
8. Изолирующая подставка | 1 | 430 | 100 | 10 | 1,8 |
