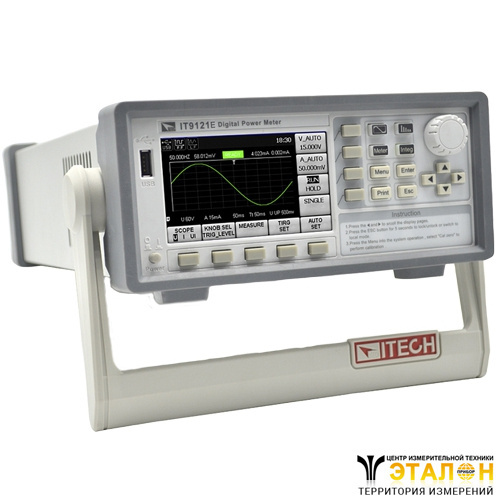

Измеритель мощности IT9121E предназначен для испытаний электродвигателей, бытовой техники, источников бесперебойного питания (ИБП) и другого оборудования.
Измеритель мощности IT9121E рассчитан на максимальные входные напряжения 600 В среднеквадратичного значения (с.к.з.) и ток 20 А. При этом он имеет ширину полосы измерения равную 100 кГц и может легко использоваться для измерения напряжения, тока, мощности, частоты, гармоник и других параметров. Стандартная конфигурация включает в себя интерфейсы USB, GPIB, RS232 и LAN, а также интерфейсы для периферийных устройств на основе USB. Пользователь также может сохранить измеренные параметры на внешнем носителе. Основная погрешность измерения напряжения и тока составляет 0,1%. Кроме того, измеритель мощности имеет широкие интегральные функции измерения, такие как, например, измерение активной мощности. Данное оборудование находит широкое применение для испытаниях электродвигателей, бытовой техники, источников бесперебойного питания (ИБП) и и другого оборудования.
Стандартная конфигурация анализатора мощности IT9121E включает в себя коммуникационные интерфейсы USB, GPIB, RS232 и Ethernet, через которые может быть реализовано удаленное управление измерителем мощности. Кроме того, IT9121E также оснащен интерфейсом USB-Host для подключения U-дисков и других устройств, при этом пользователь может сохранять скриншоты на U-диске.
Измеритель мощности IT9121E может измерять все параметры переменного и постоянного тока, включая активную мощность, реактивную мощность, полную мощность, коэффициент мощности, напряжение, ток, частоту, сдвиг фаз и т. д. Он также имеет функции интегрального измерения и может широко использоваться, например, при испытаниях электродвигателей, бытовой печатной платы, источников бесперебойного питания (ИБП) и другого оборудования.
Благодаря интегральной функции измерения мощности предлагаемым прибором можно измерять поставляемую / принятую потребителем электрическую энергию во взаимосвязанных электрических сетях. Анализатор мощности IT9121E может обеспечить вычисление интеграла тока и интеграла активной мощности (Вт-ч). Автоматическое переключение диапазонов в зависимости от уровня входа и точное интегральное измерение могут выполняться как в режиме поставки, так и в режиме получения электрической энергии.
Измеритель мощности IT9100 для удобства для пользователя снабжен 4,3-дюймовым цветным TFT ЖК-дисплеем высокого разрешения. Значения в реальном времени могут отображаться с высокой яркостью и хорошей цветовой гамме даже в полной темноте. Кроме того, измеритель мощности IT9100 обеспечивает несколько стилей отображения графического интерфейса пользователя (View1, View4 и View12). Пользователь может настроить тип параметров экрана и последовательность отображения. Интуитивно понятное представление результатов измерения отвечает требованиям для самых разнообразных тестов.
Анализатор мощности IT9121E может использоваться для измерения напряжения в диапазоне от 0 до 600 В и тока от 0 до 20 А. Для измерения тока выше 20А можно использовать токовый пробник (токовые клещи) или трансформатор тока. Когда используется IT9121, то пользователь может выбрать два варианта преобразования и соответственно две шкалы измерения - 50 мВ - 2 В (вход EX1) или 2,5 В - 10 В (вход EXT2).
IT-E185 является дополнительным аксессуаром, который предназначен для упрощения пользователям подключения объекта измерения к измерителю мощности IT9100.
Измеритель мощности IT9100 может измерять все параметры переменного и постоянного тока, включая активную мощность, реактивную мощность, полную мощность, коэффициент мощности, напряжение, ток, частоту, сдвиг фаз и т. д. IT9100 обеспечивает интегрированное измерение и функции измерения до 50-й гармоники напряжение и тока. Он широко используется для тестирования электронных приводов с электродвигателями, печатных плат бытовой техники, источников бесперебойного питания (ИБП) и в других областях электроники.
Параметр | Значение | |||||||
Входное напряжение переменного тока | 100 В - 240 В переменного тока, 47-63 Гц | |||||||
Время прогрева | Не менее 30 минут | |||||||
Рабочие условия | Температура | От 5 °C до 40 °C | ||||||
Относительная влажность | В пределах 30% - 75% (без конденсации) | |||||||
Высота над уровнем моря | Не более 2000 м | |||||||
Условия хранения | Температура | От 5 °C до 40 °C | ||||||
Относительная влажность | В пределах 30% - 75% (без конденсации) | |||||||
Высота над уровнем моря | Не более 2000 м | |||||||
Установка | Только внутри помещений | |||||||
Безопасность | IEC 61010-1, EN 61010-1, CAT (соответствует требованиям ГОСТ IEC 61010-1-2014 для сетевых цепей категории перенапряжения II) | |||||||
Максимальная потребляемая мощность | 50 ВА | |||||||
Дисплей | ||||||||
Размер | 4,3-дюймовый цветной TFT-дисплей | |||||||
Чсило пикселей полного экрана | 480 (по горизонтали) х 272 (по вертикали) точек | |||||||
Число пикселей отображения осциллограммы | 384 (по горизонтали) х 194 (по вертикали) точек | |||||||
Рабочая температура | От -20 °C до 70 °C | |||||||
Температура хранения | -30 °C до 80 °C | |||||||
Отображение значения | Матричный дисплей | |||||||
Вход | ||||||||
Тип входных клемм (терминалов) | Штыревой вывод (с клеммой безопасности) | |||||||
Тип входа | Вход тока | Большие винтовые клеммы | ||||||
Внешний входной разъем датчика тока | DB9 | |||||||
Напряжение | Коэффициент амплитуды 3 | IT9121E: 15 В / 30 В / 60 В / 150 В / 300 В / 600 В | ||||||
Коэффициент амплитуды 6 | IT9121E: 7,5 В / 15 В / 30 В / 75 В / 150 В / 300 В | |||||||
Ток (прямой) | Коэффициент амплитуды 3 | IT9121E: 5 мА / 10 мА / 20 мА / 50 мА / 100 мА /200 мА / 0,5 А / 1 А / 2 А / 5 А / 10 А / 20 А | ||||||
Коэффициент амплитуды 6 | IT9121E: 2,5 мА / 5 мА / 10 мА / 25 мА / 50 мА / 100 мА /250 мА / 0,5 А / 1 А / 2,5 А / 5 А / 10 А | |||||||
Вход внешнего датчика тока (/EX1) | Коэффициент амплитуды 3 | IT9121E: 2,5 В / 5 В / 10 В | ||||||
Коэффициент амплитуды 6 | IT9121E: 1,25 В / 2,5 В / 5 В | |||||||
Вход внешнего датчика тока (/EX2) | Коэффициент амплитуды 3 | IT9121E: 50 мВ / 100 мВ / 200 мВ / 500 мВ / 1 В / 2 В | ||||||
Коэффициент амплитуды 6 | IT9121E: 25 мВ / 50 мВ / 100 мВ / 250 мВ / 500 мВ / 1 В | |||||||
Входной импеданс напряжения | Входное сопротивление | Приблизительно 2 МОм | ||||||
Входная емкость | Приблизительно 13 пФ (параллельно с сопротивлением) | |||||||
Входной импеданс тока | Диапазон прямого входа 5 мА - 200 мА | Входное сопротивление | Приблизительно 505 мОм | |||||
Входная индуктивность | Приблизительно x 0,1 мкГн | |||||||
Диапазон прямого входа 0,5 А - 20 А | Входное сопротивление | Приблизительно 5 мОм | ||||||
Входная индуктивность | Приблизительно x 0,1 мкГн | |||||||
Вход датчика | Входное сопротивление | Приблизительно 100 кОм (для 2,5 В - 10 В) | ||||||
Входная индуктивность | Приблизительно 20 кОм (для 50 мВ - 2 В) | |||||||
Полоса пропускания по входу | Напряжение постоянного тока (DC), переменного - 0,5 Гц - 100 кГц | |||||||
Сетевой фильтр | Частота среза 500 Гц, с возможностью отключения | |||||||
Частотный фильтр | Частота среза 500 Гц, с возможностью отключения | |||||||
Диапазон | Диапазон каждой единицы может быть установлен отдельно | |||||||
Аналого-цифровой преобразователь | Преобразование напряжения | Одновременное на токовых входах | ||||||
Разрешение | 18 бит | |||||||
Максимальная скорость преобразования | 10 мкс | |||||||
Погрешность измерения активной мощности | ||||||||
Требования | Такие же, как условия для напряжения и тока. Коэффициент мощности: 1 | |||||||
Погрешность | Напряжение постоянного тока DC | 0,1% от измерения + 0,2% диапазона | ||||||
В полосе 10 Гц ≤ f < 45 Гц | ± (0,3% от показания + 0,2% от диапазона) | |||||||
В полосе 45 Гц ≤ f ≤ 66 Гц | ± (0,1% от показания + 0,1% диапазона) | |||||||
В полосе 66 Гц < f ≤ 1 кГц | ± (0,2% от показания + 0,2% от диапазона) | |||||||
В полосе 1 кГц < f ≤ 10 кГц | ± (0,1% от показания + 0,3% от диапазона) ± [{0,067x (f-1)}% от показания] | |||||||
В полосе 10 кГц < f ≤ 100 кГц | ± (0,5% от показания + 0,5% от диапазона) ± [{0,09x(f-10)}% от показания] | |||||||
Влияние коэффициента мощности, когда коэффициент мощности (λ) = 0 (S: полная фиксируемая мощность) | ±0,2% от S для 45 Гц ≤ f ≤ 66 Гц; ±{(0,2 + 0,2 × f)% от S} до 100 кГц (f - частота входного сигнала в кГц), f - частота входного сигнала в кГц; (Значение мощности) × [(ошибка измерения мощности%) + (диапазон мощности%) × (диапазон мощности / указанное значение полной фиксируемой мощности) + {tanφ × (влияние, когда λ = 0)%}]] | |||||||
Когда сетевой фильтр включен | В диапазоне 45 - 66 Гц | Добавить 0,3% от показания | ||||||
В диапазоне ниже 45 Гц | Добавьте 1% от измерения | |||||||
Температурный коэффициент | Такой же, как температурный коэффициент для напряжения и тока | |||||||
Погрешность в случае , когда коэффициент амплитуды установлен на 6 | Точность, получается путем удвоения погрешности диапазона измерений для точности, когда коэффициент амплитуды установлен на 3 | |||||||
Погрешность измерения мощности S | Погрешность измерения напряжения + погрешность измерения тока | |||||||
Точность измерения реактивной мощности Q | Погрешность измерения полной мощности + [(1,0004 - λ2) - (1 - λ2)] × 100% | |||||||
Погрешность измерения коэффициента мощности λ | ± [(λ - λ/1,0002) + cosφ-cos {φ + sin-1 (влияние коэффициента мощности при λ = 0% / 100)} ]; ± 1 младший разряд, когда напряжение и ток находятся на номинальном входе диапазона измерения | |||||||
Погрешность измерения сдвига фаз φ | ± [ φ-cos-1 (λ / 1,0002) + sin-1 (влияние от коэффициента мощности, когда λ = 0% / 100)]; ± 1 младший разряд, когда напряжение и ток находятся на номинальном входе диапазона измерения | |||||||
Измерения напряжения, тока и мощности | ||||||||
Метод измерения | Метод цифровой выборки | |||||||
Коэффициент амплитуды | 3 или 6 | |||||||
Тип подключения | (одноэлементная модель): однофазный, двухпроводный (1 P2 W) | |||||||
Выбор диапазона | Ручной или автоматический выбор диапазона | |||||||
Авто диапазон | Автоматическое увеличение; автоматическое понижение | |||||||
Измеряемые параметры | ||||||||
Напряжение [В] | Установить RMS (действующее значение RMS для напряжения и тока) | |||||||
Ток [А] | Означает: (выпрямленное среднее значение, откалиброванное по среднеквадратическому значению напряжения и истинному среднеквадратичному значению тока), RMN (выпрямленное среднее значение напряжения и тока); DC: (простое среднее значение напряжения и тока); AC: напряжение переменного тока; PP: (пиковое значение напряжения и пиковое значение тока) | |||||||
Активная мощность [Вт] | P | |||||||
Реактивная мощность [ВАр] | Q | |||||||
Полная мощность [ВА] | S | |||||||
Коэффициент мощности | λ | |||||||
Сдвиг фаз (°) | φ | |||||||
Частота (Гц) | fU(FreqU): частота напряжения; fl(Freql): частота тока | |||||||
Максимальные / минимальные напряжения (В) | Upk +: положительный пик напряжения; Upk-: отрицательный пик напряжения | |||||||
Максимальные / минимальные тока (А) | Ipk+: положительный пик тока; Ipk-: отрицательный пик тока | |||||||
Коэффициент амплитуды | CfU: коэффициент амплитуды напряжения; Cfl: коэффициент амплитуды тока | |||||||
Интегральные функции | TM: время интегрирования; WP: сумма положительных и отрицательных ватт-часов; WP+: положительная сумма мощности; WP-: отрицательная сумма мощности; q: сумма положительных и отрицательных ампер-часов; q+: сумма положительных ампер-часов; q-: отрицательная сумма в ампер-часах | |||||||
Источник синхронизации измерений | Выберите напряжение, ток или весь период интервала обновления данных через сигнал, используемый для достижения синхронизации во время измерения | |||||||
Сетевой фильтр | Может быть выключен (выбор OFF) или включен (выборo ON), частота среза фильтра 500 Гц | |||||||
Пиковое измерение | Измеряет методом цифровой выборки пиковое (максимальное, минимальное) значение напряжения, тока или мощности по мгновенному току или мгновенной мощности | |||||||
Измерение частоты | ||||||||
Элемент измерения | Измеряются частота напряжения или тока, приложенные на одном из выбранных входов | |||||||
Диапазон измерения частоты | Варьируется в зависимости от интервала обновления данных | Интервала обновления данных | 0,1 с | 0,25 с | 0,5 с | 1 с | 2 с | 5 с |
Диапазон измерения | 25 Гц ≤ f ≤ 100 кГц | 10 Гц ≤ f ≤ 100 кГц | 5 Гц ≤ f ≤ 100 кГц | 2,5 Гц ≤ f ≤ 100 кГц | 1,5 Гц ≤ f ≤ 50 кГц | 0,5 Гц ≤ f ≤ 20 кГц | ||
Частотный фильтр | Может быть выключен (выбор OFF) или включен (выборo ON), частота среза фильтра 500 Гц | |||||||
Погрешность | Требования - только когда уровень входного сигнала составляет 20% или более от диапазона измерения, а коэффициент амплитуды установлен на 3 (40% или более, если коэффициент амплитуды установлен на 6) | |||||||
Измерение гармоник | ||||||||
Элемент измерения | Все установленные элементы | |||||||
Метод измерения | Метод ФАПЧ с синхронизацией | |||||||
Диапазон частот | Основная частота опорного сигнала ФАПЧ находится в диапазоне от 10 Гц до 1,2 кГц | |||||||
Опорный сигнал ФАПЧ | Устанавливается путем выбора напряжение тока для каждого входного элемента | |||||||
Длина данных FFT (конечное преобразование Фурье) | 1024 | |||||||
Измеряемые параметры | ||||||||
Напряжение [В] | U (k): Эффективное значение напряжения K-й гармоники; U(Total): Эффективное значение напряжения | |||||||
Ток [А] | I(k): Эффективное значение тока K-й гармоники; I(Total): Эффективное значение тока | |||||||
Активная мощность [Вт] | P(k): Активная мощность K-й гармоники; P(Total): Активная мощность | |||||||
Полная мощность [ВА] | S(k): Полная мощность K-й гармоники; S(Total): Суммарная полная мощность | |||||||
Реактивная мощность [ВАр] | Q(k): Реактивная мощность K-й гармоники; Q(Total): Суммарная реактивная мощность | |||||||
Коэффициент мощности | λ(k): Коэффициент мощности K-й гармоники; λ(Total): Суммарный коэффициент мощности | |||||||
Сдвиг фаз (°) | φ(k): Сдвиг фазы между напряжением и токам K-й гармоники; φU(k): Сдвиг фазы между напряжением K-й гармоникой (UK) и первой гармоникой (U1) напряжения; φI(k): Сдвиг фазы между током K-й гармоникой (IK) и первой гармоникой (I1) тока; φ: суммарный сдвиг фазы | |||||||
Коэффициент гармонических искажений (%) | Uhdf (k): отношение напряжения K-й гармоники (Uk) и первой гармоники (U1); Ihdf (k): отношение тока K-й гармоники (Ik) и тока первой гармоники (I1); Phdf (k): отношение активной мощности K-й гармоники (Pk) и первой гармоники (P1) или полное суммарное искажение мощности (Ptotal) или полного суммарного искажения тока (Itotal) или полного суммарного искажения напряжения (Utotal) | |||||||
Коэффициент нелинейных искажений (THD) | Uthd: отношение общего напряжения гармоник и первой гармоники напряжения (U1) или суммарных искажения (Utotal); Ithd: соотношение общего тока гармоник и тока первой гармоники (I1) или суммарных искажения (Itotal); Pthd: отношение суммарной активной мощности гармоник и мощности первой гармоники (P1) или суммарных искажения (Ptotal) | |||||||
Окно (весовая функция) | Прямоугольник | |||||||
Примечание: эта функция доступна для IT9121 только как дополнительная функция для IT9121E K - это целое число от 0 до верхнего предела гармонического времени анализа. 0 означает значение постоянного тока. Пользователь может настроить максимальное количество гармоник времен вручную или выбрать их автоматически с помощью данного оборудования, выбирая минимальное значение между двумя методами. Измеритель мощности IT9121 может измерять искажения до 50-й гармоники. | ||||||||
Основные гармоники | ||||||||
Первая гармоника, в диапазоне | 10 Гц ~ 75 Гц | 75 Гц ~ 150 Гц | 150 Гц ~ 300 Гц | 300 Гц ~ 600 Гц | 600 Гц ~ 1200 Гц | |||
Частота дискретизации | f * 1024 | f * 512 | f * 256 | f * 128 | f * 64 | |||
Ширина окна | 1 | 2 | 4 | 8 | 16 | |||
Верхний предел порядка анализа (может быть уменьшен) | 50 | 32 | 16 | 8 | 44 | |||
Погрешность измерения | ||||||||
Частота | 10 Гц ≤ f < 45 кГц | 45 Гц ≤ f ≤ 440 кГц | 440 Гц < f ≤ 1 кГц | 1 кГц < f ≤ 2,5 кГц | 2,5 кГц< f ≤ 5 кГц | |||
Напряжение | От показания | 0,15% | 0,15% | 0,20% | 0,80% | 3,05% | ||
От диапазона | + 0,35% | + 0,35% | + 0,35% | + 0,45% | + 0,45% | |||
Ток | От показания | 0,15% | 0,15% | 0,20% | 0,80% | 3,05% | ||
От диапазона | + 0,35% | + 0,35% | + 0,35% | + 0,45% | + 0,45% | |||
Мощность | От показания | 0,15% | 0,20% | 0,40% | 1,56% | 5,77% | ||
От диапазона | + 0,50% | + 0,50% | + 0,50% | + 0,60% | + 0,60% |
№ | Наименование | Количество |
1 | Измеритель мощности IT9121E | 1 |
