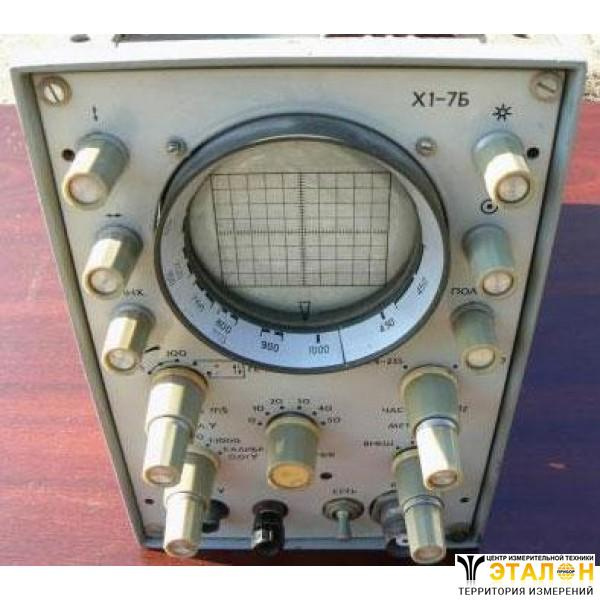

Характериограф Х1-7Б (Х-1-7Б; Х 1-7Б)
Характериограф Х1-7Б - прибор, предназначен для исследования амплитудно-частотных характеристик и настройке четырехполюсников, а также для ремонта и настройки телевизоров.
Основные характеристики характериографов Х1-7Б:
- диапазон частот - 0,4 – 235МГц; 430 – 980МГц;
- диапазон частот - 0,4 – 235МГц; 430 – 980МГц;
- полоса качания - 0,5 – 15МГц; 20МГц;
- питание измерителя АЧХ Х1-7Б: сеть 220В 50Гц;
- потребляемая мощность: 150Вт.
Прибор Х1-7Б имеет следующие габариты - 150х220х350мм, и вес около 7,5кг.
Технические характеристики
Приборы Х1-7Б имеют выходное напряжение, составляющее 1В.
В характериографе Х1-7Б предусмотрены частотные метки через 1, 10, 50 МГц и возможность получения метки от внешнего генератора. Размах частотных меток по вертикале на экране индикатора прибора не менее 5мм. На частоте 700-980МГц размах частотных меток измерителя АЧХ Х1-7Б, следующих с частотой 1МГц не номинируется. Внешняя метка формируется от напряжения ВЧ не превышающего 30МВ.
Отклонение частотного масштаба на экране индикатора от линейного закона при максимальной полосе не выходит за пределы ±10% и при полосе качания 10МГц не выходят за пределы ±6%.
Неравномерность собственной амплитудно-частотной характеристики в полосе качания 15МГц на I поддиапазоне не выходит за пределы ±0,5дБ и в полосе качания 20МГц на II поддиапазоне не выходят за пределы ±1,0дБ.
Неравномерность уровня выходного напряжения ГКЧ при работе его на согласованную нагрузку в каждом поддиапазоне частот не выходит за пределы ±1,5дБ.
Период развертки при работе в осциллографическом режиме регулируется в пределах от 50мксдо 100мс и перекрывается тремя поддиапазонами:
- I поддиапазон - период развертки не более 50мкс и не менее 600мкс;
- II поддиапазон - период развертки не более 500мкс и не менее 8мс;
- III поддиапазон - период развертки не более 7мс и не менее 100мс.
При работе в режиме ГКЧ период качания частоты 20мс (от сети).
Погрешность ориентировочной шкалы центральных частот измерителя АЧХ Х1-7Б не выходит за пределы ±20МГц.
Пределы плавной регулировки выходного напряжения ГКЧ не менее 50дБ. Погрешность ослабления выходного напряжения не выходит за пределы ±5дБ.
Уровень паразитных колебаний выходного напряжения ГКЧ не менее - 20дБ.
Коэффициент стоячей волны выхода ГКЧ не более на I поддиапазоне 1,6 и 2,0 на II поддиапазоне при ослаблении аттенюатора 8дБ и более, а при выведенном ослаблении на I поддиапазоне не более 2,3, на II поддиапазоне не более 2,6.
Степень запирания измерителя Х1-7Б во время обратного хода не менее 50дБ. Чувствительность по КВО прибора Х1-7Б с выносным детектором не менее 0,5 мм/мВ эфф.
Величина фона и уровень шумов на рабочей части экрана прибора при максимальном усилении УВО составляет не более 3мм.
Пределы регулировки чувствительности характериографа Х1-7Б - не менее 70дБ. Погрешность ослабления входного ступенчатого делителя через 20дБ не выходит за пределы ±1дБ. Пределы регулировки плавного делителя - не менее 20дБ.
Отклонение амплитудной характеристики КВО прибора без детектора от линейного закона не превышает 15%. Отклонение амплитудной характеристики КВО прибора без детектора от линейного закона не превышает 25%.
Амплитудно-частотная характеристика канала вертикального отклонения при работе осциллографической режиме на уровне 3дБ:
- нижняя частота- не более 0,7Гц;
- высшая частота - не менее 400кГц.
Входное сопротивление КВО приборов Х1-7Б без детекторной головки не менее 100кОм и емкость не более 50пФ. Входное сопротивление КВО приборов Х1-7Б с детекторной головкой не менее 15кОм и емкость не более 4пФ. Коэффициент стоячей волны 75-омного входа КВО измерителя с согласованной детекторной головкой не более 1,25.
В осциллографическом режиме синхронизация развертки от сигнала в КВО при максимальной чувствительности КВО обеспечивается от напряжения 5мВ и более. Синхронизация обеспечивается при изменении частот на ±3%.
Характериографы Х1-7Б обеспечивают свои технические характеристики в переделах нормы в течение 15 минут после самопрогрева. Прибор Х1-7Б допускает непрерывную работу в течение 16 часов, при сохранении своих технических характеристик в пределах норм, установленных в технических условиях.
Условия эксплуатации Х1-7Б
Измеритель АЧХ Х1-7Б предназначены для работы в следующих условиях:
- температура окружающей среды от 10ºС до 35ºС;
- относительная влажность воздуха - не более 80%, при температуре до 26ºС;
- атмосферное давление 750±30 мм.рт.ст.
