Характеристика | Значение | |
Измеряемые (тестируемые) параметры | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc | |
Базовая точность измерения LCR параметров | 0,05% | |
Частотные характеристикитестового сигнала | Тестовая частота | 20 Гц...300 кГц |
Наилучшее разрешение | 10 мГц. Отображение 4 разряда | |
Точность установки | 0,01% | |
AC уровень | Напряжение тестового сигнала | 10 мВ...2 Вскз |
Наилучшее разрешение | 100 мкВ. Отображение 3 разряда | |
Точность установки | 10%Uуст + 2 мВ (ALC ON) | |
6%Uуст + 2 мВ (ALC OFF) | ||
Ток тестового сигнала | 100 мкА...20 мА | |
Наилучшее разрешение | 1 мкА. Отображение 3 разряда | |
Ток тестового сигнала | 10%Iуст + 20 мкА (ALC ON) | |
6%Iуст + 20 мкА (ALC OFF) | ||
Источник смещения DC | Напряжение / ток | 0 В ...±5 В / 0 мА ...±50 мА |
Разрешение | 0,5 мВ / 5 мкА | |
Точность установки | 1%Uуст + 5 мВ | |
ISO ON | используется при тестированиииндуктивности и трансформаторов | |
Выходной импеданс АС | ISO ON | 100 Ом |
ISO OFF | 30 Ом, 50 Ом, 100 Ом выбираемый | |
Выходной импеданс DCR | 30 Ом, 50 Ом, 100 Ом выбираемый | |
Тестируемые параметры трансформаторов | DCR1 (первичная обмотка), DCR 2 (вторичная обмотка), M (взаимная индуктивность), N, 1/N, фаза, Lk (индуктивность утечки), C (емкость первичной и вторичной обмоток), баланс | |
Время измерения (без учета времени изменения значения на дисплее) | Быстрое: 13 мс | |
Среднее: 67 мс | ||
Медленное: 187 мс | ||
Диапазон измерения LCR параметров | |Z|, X, R, DCR | 0,00001 Ом...99,9999 МОм |
|Y|, B, G | 0,00001 мкСм..99,9999 См | |
C | 0,00001 пФ...9,99999 Ф | |
L | 0,00001 мкГн...99,9999 кГн | |
D | 0,00001...9,99999 | |
Q | 0,00001...99999,9 | |
θ (град) | -179,999°...179,999° | |
θ (рад) | -3,14159...3,14159 | |
Δ% | -999,999%...999,999% | |
Базовая точность измерения LCR параметров | 0,05% | |
Схема замещения | Последовательная, параллельная | |
Выбор диапазона | Ручной, автоматический | |
Режим запуска | Внутренний, ручной, внешний, по шине | |
Усреднение | 1...255 | |
Калибровка | Открытая, закрытая, на нагрузке. Уровень сигнала 0,3 Вскз...1 Вскз | |
Математические операции | ΔABC, Δ% | |
Установка задержки | 0...999, наилучшее разрешение 100 мкс | |
Компаратор | 10 ячеек сортировки, BIN1...BIN9; доп.ячейки NG, AUX | |
Счетчик ячеек | ||
Выход PASS/FAIL на передней панели | ||
LED индикатор | ||
Список свипирования | 10 точек | |
Параметры: частота, AC напряжение/ток, внутренний/внешний источник смещения | ||
Внутренняя память | 100 ячеек для файлов установок LCRZ | |
201 результат измерения | ||
Внешняя USB память | GIF файлы. Файлы установок LCRZ | |
Интерфейсы | I/O (ввод/вывод) | HANDLER (сортировщик) на передней панели |
ПК | USB, RS232C, GPIB (опция), LAN | |
Память | USB host на передней панели | |
Управление источником смещения | Внешний источник смещения управляется через DCI интерфейс. | |
Максимальный ток смещения - 120 А | ||
Опция. Устанавливается либо DCI интерфейс либо GPIB | ||
Дисплей | цветной ЖК 4,3" TFT | |
Рабочая температура/влажность | 0°С-40°С, ≤90%RH | |
Питание | 99 В...121 В, 198 В...242 В; 47 Гц...63 Гц | |
Макс. потребляемая мощность | 80 ВА | |
Габаритные размеры | 280 х 88 х 370 мм (без хольстера)369 х 108 х 408 мм (без хольстера) | |
Вес | Около 5 кг |
№ | Наименование | Количество |

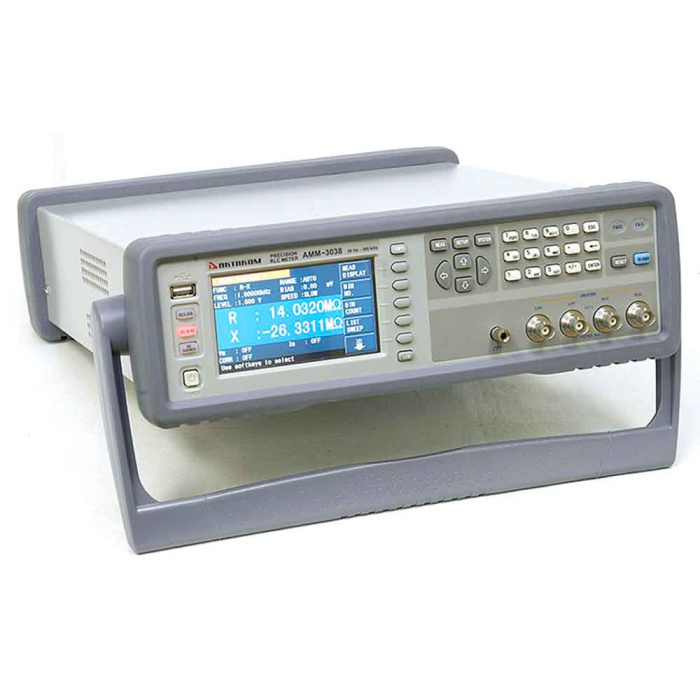

1. | Анализатор компонентов АММ-3038 | 1 |
