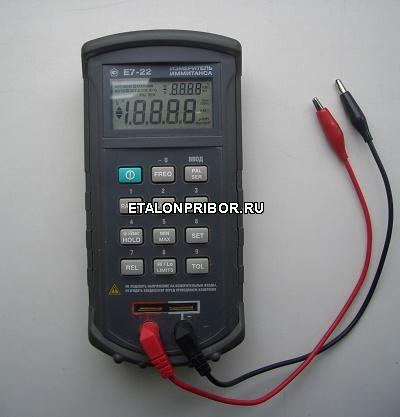

Е7-22: RLC измеритель
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
В «ЭТАЛОНПРИБОР» вы можете недорого приобрести надежные RLC измерители. В ассортименте есть модель Е7-22. Данное портативное устройство имеет расширенные функциональные возможности и сравнительно небольшую погрешность. А в частности, модель Е7-20 целесообразно использовать для измерения:
- емкости, значение которой варьируется в диапазоне от 500 фФ до 2 сФ;
- индуктивности, которая рана от 5000 нГн до 10000 Гн;
- тангенса угла потерь;
- сопротивления переменному току в диапазоне от 100 мОм до 10000 кОм;
- добротности.
Отметим ключевые особенности и достоинства модели Е7-22:
- погрешность при оценке сопротивления составляет 0,5%, а при измерении емкости и индуктивности не превышает 0,7%;
- тестовый сигнал 0,12 кГц, 1000 Гц; 0,5 Вольт;
- параллельная/последовательная схема замещения;
- высокий уровень разрешения (100 мГн, 0,1 пФ, 1000 кОм);
- одновременная индикация двух оцениваемых параметров;
- пятиразрядная цифровая шкала;
- возможность выбора предела измерений вручную или автоматически;
- регистрация мин. и макс. вычисленного среднего значения;
- опция D-измерений, а также режим допускового контроля;
- яркая подсветка жидкокристаллического индикатора;
- инфракрасный порт по стандарту RS-232;
- питание — универсальное;
- функция TL-06;
- специальный щуп, предназначенный для SMD компонентов;
- сравнительно невысокая цена на Е7-22.
Технические характеристики портативного измерителя RLC Е7-22:
Параметр | Значения |
АКТИВНОЕ СОПРОТИВЛЕНИЕ (Rac) | |
Пределы измерений | 20 / 200 / 2000 Ом / 20 / 200 / 2000 кОм / 10 МОм |
Разрешение | 1 / 10 / 100 мОм / 1 / 10 / 100 Ом /1 кОм |
Погрешность измерения | ± (0,5 … 0,8 % + 3 ед. мл. разряда) 200 Ом/…/ 2000 кОм |
ЕМКОСТЬ | |
Пределы измерений | 2000 пФ / 20 / 200 / 2000 нФ / 20 / 200 / 2000 мкФ/20 мФ |
Разрешение | 0,1 / 1 / 10 / 100 пФ / 1 / 10 / 100 нФ / 1 мкФ |
Погрешность измерения | ± (0,7 % + 3 ед. мл. разряда) 20 нФ /…/ 200 мкФ, (D < 0,5) |
ИНДУКТИВНОСТЬ | |
Пределы измерений | 2000 мкГн / 20 / 200 / 2000 мГн / 20 / 200 / 2000 / 10000 Гн |
Разрешение | 0,1 / 1 / 10 / 100 мкГн / 1 / 10 / 100 мГн / 1 Гн |
Погрешность измерения | ± (0,7 % + 5 ед. мл. разряда) 200 мГн /…/ 200 Гн |
ДОБРОТНОСТЬ (Q), ПОТЕРИ (D) | |
Пределы измерений | 0,9999 / 9,999 / 99,99 / 999,9 |
Разрешение | 0,0001 / 0,001 / 0,01 / 0,1 |
Погрешность измерения | Соответствует погрешности измерения емкости, индуктивности |
ИЗМЕРЕНИЕ RLC | |
Выбор предела измерения | Автоматический или ручной по основной шкалеАвтоматический по дополнительной шкале |
Скорость измерения | 1 изм./с |
Индикация результатов измерения | Шкала основная/дополнительная: Ls/Q, D, Rs; Lp/(Q, D, Rp) |
Схема измерения | Параллельная или последовательная (ручной выбор) |
ТЕСТ СИГНАЛ | |
Частота тест-сигнала | 120 Гц, 1 кГц, (ручной выбор) |
Уровень тест-сигнала | 0,5 В |
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ | |
Интерфейс | Последовательный порт по стандарту RS-232C c оптической развязкой |
ДИСПЛЕЙ | |
Индицируемые параметры | Основной экран (Rac, L, C), дополнительный экран (Q, D, Rs, Rp), индикаторы параметров режима измерения |
Формат индикации | 4 1/2 разряда (19999) основная шкала |
Индикация перегрузки | "OL" |
ОБЩИЕ ДАННЫЕ | |
Напряжение питания | 9 В ("Крона"), АС-DC адаптер 12…15 В / 50 мА (опция) |
Габаритные размеры | 91 х 192 х 52 мм |
Масса | 365 г |
Комплект поставки Е7-22:
№ | Наименование | Количество |
1. | Портативный измеритель RLC Е7-22 | 1 |
2. | Измерительные провода | 2 |
3. | Источник питания | 1 |
4. | Кабель RS-232 | 1 |
5. | Программное обеспечение (дискета 3,5") | 1 |
6. | Предохранитель | 1 |
