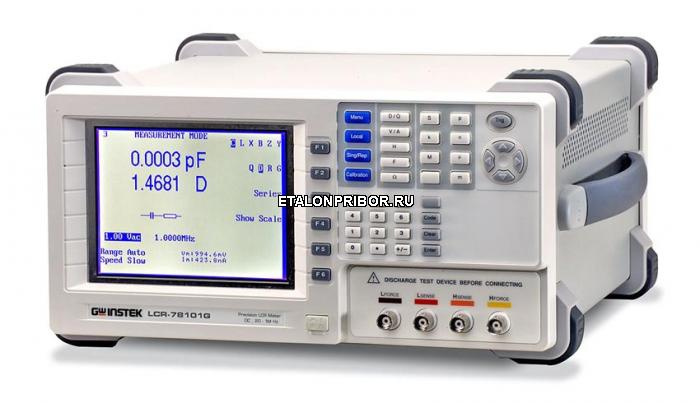

Особенности измерителя LCR-78101G:
Технические характеристики измерителя LCR-78101G:
Технические характеристики измерителя LCR-78101G:
Параметр | Значения |
ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ | |
Сопротивление (R, Z, X) | до 100 МОм с разрешением 0,1 мОм |
Сопротивление на постоянном токе (Rdc) | До 100 МОм с разрешением 0,01 мОм |
Проводимость (G, Y, B) | До 1000 См с разрешением 10 нСм |
Ёмкость (С) | До 1 Ф с разрешением до 0,01 пФ |
Индуктивность (L) | До 100 кГн с разрешением до 0,1 нГн |
Добротность (Q) | 0,1 – 10000 |
Тангенс угла потерь (D) | 0,00001 – 1000 |
Фазовый сдвиг | -180…180° |
Базовая погрешность | ±0,1 % (R, Z, X, G, Y, B, L, C) |
ТЕСТ СИГНАЛ | |
Частота тест-сигнала | 20 Гц - 1 МГц |
Разрядность установки частоты | 5 разрядов |
Погрешность установки | ±0,005 % |
Уровень тест-сигнала | ≤3 МГц:10 мВ…2 В (шаг 10 мВ); >3 МГц: 10 мВ…1 В (шаг 10 мВ) 100 мкА…20 мА (в зав. от частоты; режим стабилизации по току) |
Погрешность уровня | ±2 % |
Внутренний импеданс источника | 100 Ом |
Запуск измерений | Автоматический, ручной |
ПАМЯТЬ | |
Функции | Запись/ считывание установленных параметров, измерения в мультишаговом режиме (таблица) |
Объем памяти | 64 программы тестирования |
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ | |
Режим графической развертки | Построение графика зависимости измеряемого параметра от переменной (режим ГКЧ) |
Закон качания | Линейный, логарифмический |
Тип качания | Однократный, периодический, прямой и обратный ход (Up/Down) |
Изменяемая переменная | Частота, уровень тест-сигнала (напряжение) |
Режим "Таблица" | Табличные значения измерений (8 парам. х 30 шагов), редакт. программ (копирование шагов, задержка 0…1000 мс, запись/ вызов) |
ДИСПЛЕЙ | |
Разрешение | 320х240 (ЖКИ, графическая матрица) |
Режим индикации | Абсолют. значение, Δ-измерение, Δ-измерение в %, усреднение (1…256) |
Формат индикации | Основной и вспомогательный параметр |
Скорость измерения | 150 мс/ 450 мс/ 600 мс (быстро/ средне/ медленно) |
ОБЩИЕ ДАННЫЕ | |
Условия эксплуатации | 0 °С…+40 °С и относительная влажность до 85 % |
Напряжение питания | 115 / 230 В (±10 %), 50 / 60 Гц |
Габаритные размеры | 330х170х340 мм |
Масса | 5 кг |
Комплект поставки LCR-78101G:
№ | Наименование | Количество |
1. | Документация | 1 |
2. | Измерительный провод LCR-12 (4-х проводный с "крокодилами") | 1 |
3. | Прибор | 1 |
4. | Руководство по эксплуатации | 1 |
5. | Шнур питания | 1 |
