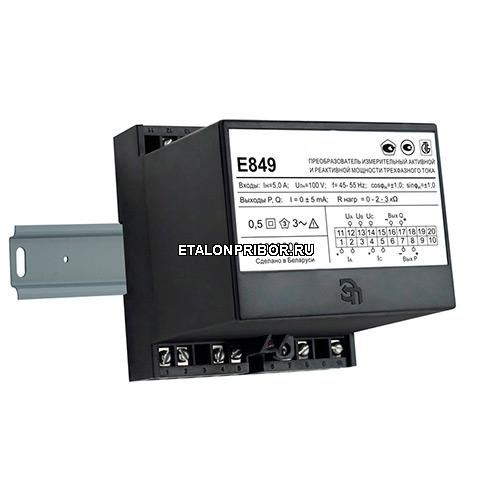

ОПИСАНИЕ ПРИБОРА:
Преобразователи измерительные Е849-М1 предназначены для линейного преобразования активной и реактивной мощности трехфазных трехпроводных цепей переменного тока в два гальванически развязанных между собой унифицированных выходных сигнала постоянного тока. Применяются: для контроля параметров электрических сетей и установок, АСУ ТП энергоемких объектов.
Класс точности: | |
Е -849/1-6-М1 | 0,5 |
Е -849/7-12-М1 | 1,0 |
Время установления выходного сигнала,c | 0,5 |
Потребляемая мощность, BA: | |
- от источника питания .......................................................................... 6 | |
- для каждой последовательной цепи ................................................ 0,2 | |
- для каждой параллельной цепи Е849/2,4,5,8,10,11-М1 ..................... 0,2 | |
- для параллельных цепей Е849/1,3,6,7,9,12-М1 | |
от фазы А | .................. 3,5 |
от фазы В | .................. 0,2 |
от фазы С | .................. 3,5 |
Условия эксплуатации : | |
Рабочий диапазон температур, °С | - 30 до + 60 |
Относительная влажность, % | 95±3 при 35°С |
Средний срок службы 12 лет. | |
Габаритные размеры, мм | 110 х 125 х 145 |
Масса, кг | 1, 2 |
Основные технические данные преобразователей приведены в таблице
Тип, конструк-тивное исполнение | Диапазон измерений преобразуемых входных сигналов | Диапазон изменения выходного сигнала, мА | Пара- метры питания | ||
Ток, А | Напря-жение, В | Коэффи- циент мощности | |||
Е849/1,7-М1 | 0-1;0-0,5 0-5;0-2,5 | 80В-120В | 0-плюс 1-0 | 0-5мА | от измери-тельной цепи |
Е849/2,8-М1 | 0-1; 0-0,5 0-5; 0-2,5 | 0-120В | 0-плюс 1-0 | 0-5мА | 220В; 240В 45-65Гц |
Е849/3,9-М1 | 0-1; 0-0,5 0-5; 0-2,5 | 80В-120В | 0-плюс 1-0-минус 1-0 | минус 5-0- -плюс 5мА | от измери-тельной цепи |
Е849/4,10-М1 | 0-1; 0-0,5 0-5; 0-2,5 | 0-120В | 0-плюс 1-0-минус 1-0 | минус 5-0- -плюс 5мА | 220В, 45-65Гц |
Е849/5,11-М1 | 0-1; 0-0,5 0-5; 0-2,5 | 0-120В | 0-плюс 1-0-минус 1-0 | 0-2,5мА-5,0 | 100В, 220В, 45-65Гц |
Е849/6,12-М1 | 0-1; 0-0,5 0-5; 0-2,5 | 80В-120В | 0-плюс 1-0 | 4мА-20мА | от измери-тельной цепи |
