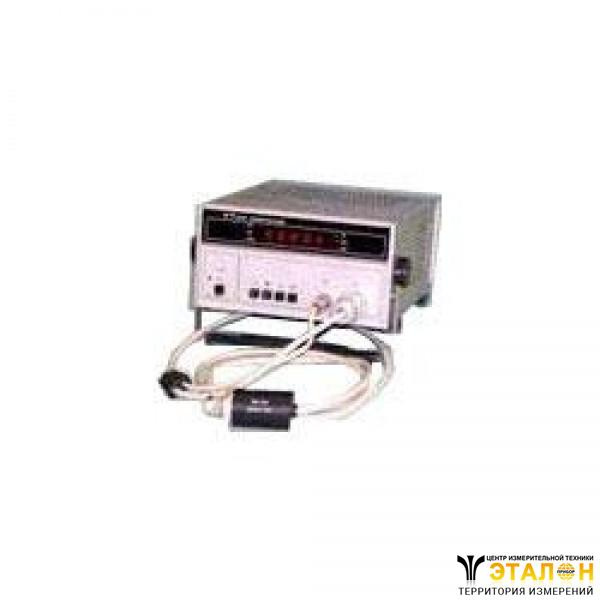

Ваттметр М3-92 (М392, М-3-92, М 3 92, m3-92, М3 92, m392, m-3-92, m 3 92, m3 92)
Ваттметр М3-92 предназначен для измерения мощности синусоидальных и среднего значения мощности импульсно-модулированных СВЧ-сигналов в коаксиальных и волноводных трактах при регулировании и поверке РЭА. Могут быть использованы для измерения ослабления и потерь в трактах, плотности потока мощности, нестабильности выходного уровня мощности генератора и др.
Управление работой ваттметра по заданному алгоритму осуществляется микропроцессорным устройством.
В приборах измерители мощности М3-92 обеспечиваются автоматическая установка нуля, калибровка, автоматический выбор пределов измерения, введение поправочных коэффициентов, диагностирование до уровня функциональных узлов, индикация результатов измерений в виде четырехзначного десятичного числа и аналоговый выход.
Технические характеристики приборов ваттметры М3-92:
Диапазон частот - 25,86ГГц-37,5ГГц;
Диапазон измерения мощности прибора ваттметр М3-92 - 3?10-7Вт-10-2Вт;
Основная погрешность измерения - ±(4%-6%);
КСВН - 1,4;
СВЧ тракт - 7,2х3,4мм;
Питание прибора измеритель мощности М3-92 - 220В±22В, 50Гц±0,5Гц или 220В(115В)±5%, 400Гц+28Гц/-12Гц;
Потребляемая мощность - 38В?А;
Время установления показаний прибора измеритель мощности М3-92:
- на пределах изменения 1мВт-10мВт - 1с;
- на пределах измерения 0,03мВт-0,1мВт - 10с;
- в режиме автоматического переключения пределов - 15с;
Масса прибора ваттметр М3-92 - 6,9кг;
Габариты - 228х160х308мм
