Описание:

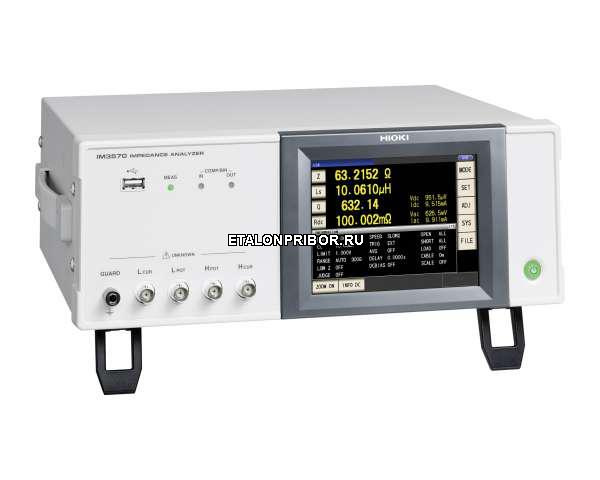

Hioki IM3570 Измеритель импеданса (RLC) это прибор, объединяющий в себе измеритель LCR и анализатор импеданса. Прибор имеет широкий частотный диапазон от 4 Гц до 5 МГц и уровень сигнала от 5 мВ до 5 В. Продвинутые возможности, такие как измерение LCR сигналами переменного тока, измерение сопротивления постоянным током (DCR), развертка, которая непрерывно меняет частоту и уровень измерения.IM3570 облегчает проведение быстрых непрерывных измерений при различных условиях и способах.
• Измерение LCR, измерение DCR, развертка измерения, проведение непрерывных измерений и тестирование с высокой скоростью, все это может быть выполнено одним прибором;
• Предельная скорость тестирования 1,5 мс (1 кГц) и 0,5 мc (100 кГц) в режиме LCR;
• Высокоточные измерения, основная точность параметра Z: ± 0,08 %;
• Прекрасный анализатор импеданса для проверки резонансных характеристик пьезоэлектрических элементов, C-D и измерения характеристик малых ESR полимерных конденсаторов, измерение DCR и L-Q катушек индуктивности (обмотки и трансформаторы);
• Выполните частотной развертки, а также наличие интервала времени при измерении в режиме анализатора;
• Сенсорный ЖК-дисплей.
Технические характеристики:
Режимы измерений | Режим LCR, режим анализатора (развертка с частотой и уровнем измерения), режим продолжительных измерений |
Измеряемые параметры | Z - полное сопротивление Y - полная проводимость Ø - угол сдвига фазы тока и напряжения Rs - последовательное актив. сопротивление (ESR) Rp - параллельное актив. сопротивление Rdc - активное сопротивление X - реактивное сопротивление G - проводимость B - реактивная проводимость Cs - последовательное емкостное сопротивление Cp - параллельное емкостное сопротивление Ls - последовательное индуктивное сопротивление Lp - параллельное индуктивное сопротивление D - тангенс угла потерь tanδ Q - 1/D |
Диапазоны измерений | 100 мОм до 100 МОм, 12 диапазонов (все параметры определены |Z|) |
Отображаемые диапазоны | Z,Y,Rs,Rp,Rdc,X,G,B,Ls,Lp,Cs,Cp: ±(0,000000 [единица измерения] до 9,999999G [единица измерения], Абсолютна величина отображается только для Z и Y Ø: ±(0,000° до 999,999°) D: ±(0,000000 до 9,999999) Q: ±(0,00 до 99999,99) Δ%: ±(0,0000 % до 999,9999 %) |
Основная точность | |Z|: ±0,08 % ИВ, Ø - угол сдвига U и I: ±0,05° |
Номинальная частота | от 4 Гц до 5 МГц (шаг от 10 мГц до 100 Гц) |
Уровень сигнала | режим V / режим CV (нормальный режим): 50 мВ до 5 В скв., шаг 1 мВ (максимум до 1 МГц), 10 мВ до 1 В скв., шаг 1 мВ (выше 1,0001 MГц) режим CC (нормальный режим): 10 мкА до 50 мА скв., шаг 10 мкА (максимум до 1 MГц) 10 мкА до 10 мА скв., шаг 10 мкА (выше 1,0001 MГц) |
Выходное сопротивление | Нормальный режим: 100 Ом Режим низкого сопротивления: 10 Ом |
Время измерений | 0,5 мс (100 кГц, FAST, отображение отключено, типичное значение) |
Скорость измерения | FAST/ MED/ SLOW/ SLOW2 |
Функции | Измерение смещения DC, компаратор, загрузка и сохранение, функция памяти. |
Дисплей | 5.7 дюймовый сенсорный ЖК-дисплей |
Интерфейс | EXT I/O, RS-232C, GP-IB, USB управление, USB память, LAN |
Электропитание | от 90 до 264 В, 50/60 Гц, 150 ВА максимум |
Габаритные размеры | 119 мм × 330 мм × 307 мм (выс. × шир. × толщ.) |
Масса | 5,8 кг |
Аксессуары | силовой шнур × 1 |
