- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы

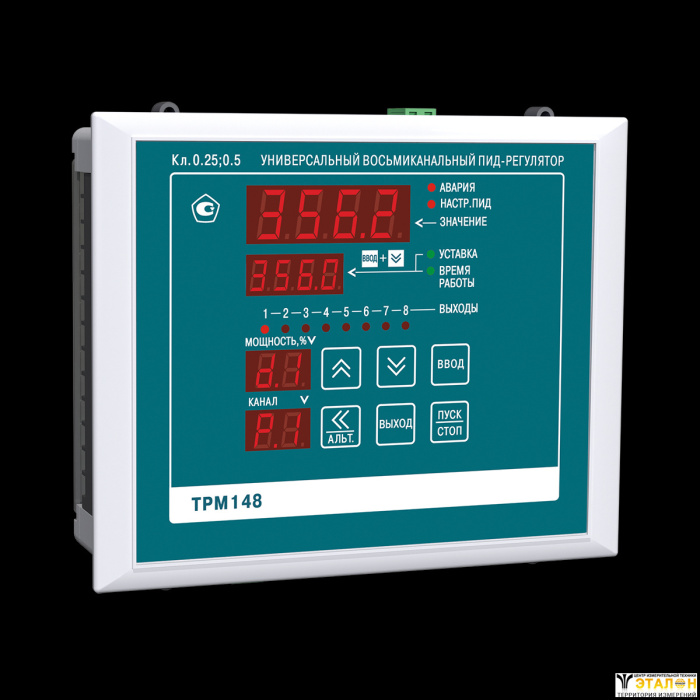

ТРМ148 применяется для построения многоканальных автоматизированных систем мониторинга, контроля и управления технологическими процессами в пищевой, металлообрабатывающей промышленности, при производстве керамики, в системах климат-контроля и др. Подходит для автоматизации многозонных и многокамерных печей, сушильных шкафов или агрегатов закалки.
- Линейка стандартных модификаций для наиболее распространенных технологических процессов.
- Восемь универсальных входов для подключения широкого спектра датчиков.
- До восьми встроенных выходных элементов различных типов в зависимости от выбранной пользователем комбинации для управления исполнительными механизмами:
- 2-позиционными (ТЭНы, двигатели, устройства сигнализации);
- 3-позиционными (задвижки, краны).
- Вычисление дополнительных функций от измеренных величин.
- Задание графика коррекции уставки по измерениям другого входа или по времени.
- Автонастройка ПИД-регуляторов.
- Режим ручного управления выходной мощностью.
- Встроенный интерфейс RS-485 (протокол ОВЕН) Modbus ASCII/RTU.
- Широкие возможности конфигурирования:
- программа «Конфигуратор ТРМ148» для свободного конфигурирования прибора;
- задание параметров с лицевой панели прибора.
- Быстрый доступ к уставкам.
Основные технические характеристики
Напряжение питания | 90...245 В перем. тока |
Частота напряжения питания | 47...63 Гц |
Потребляемая мощность | не более 12 ВА |
Количество входов для подключения датчиков | 8 |
Время опроса одного входа | не более 0,5 с |
Количество каналов регулирования | 8 |
Количество выходных элементов | 8 |
Интерфейс связи с компьютером | RS-485 (протокол ОВЕН), Modbus ASCII/RTU |
Напряжение встроенного источника питания активных датчиков | 24 ± 3 В |
Максимальный ток встроенного источника питания | 180 мА |
Тип и габаритные размеры корпуса | Щ4, 96×96×140 мм; Щ7, 144×169×50,5 мм |
Степень защиты корпуса | IP54 со cтороны передней панели |
Характеристики измерительных датчиков
Тип датчика | Диапазон измерений | Разрешающая способность | Предел основной приведенной погрешности |
ТСМ 50М/100М (W100=1,426) | –50…+200 °С | 0,1 °С | 0,25 % |
ТСМ 50М/100М (W100=1,428) | –190…+200 °С | 0,1 °С | |
ТСП 50П/100П (W100=1,391) | –200…+750 °С | 0,1 °С | |
ТСП 50П/100П (W100= 1,385), Pt100 | –200…+750 °С | 0,1 °С | |
ТСП 500П/1000П (W100=1,391) | –200…+750 °С | 0,1 °С | |
ТСП 500П/1000П (W100=1,385), Pt1000 | –200…+750 °С | 0,1 °С | |
ТСП 100Н/1000Н (W100=1,617) | –60…+180 °С | 0,1 °С | |
ТСМ гр. 23 | –50…+200 °С | 0,1 °С | |
ТХК (L) | –200…+800 °С | 0,1 °С | 0,5 % |
ТХА (К) | –200…+1300 °С | 1 °С | |
ТЖК (J) | –200…+1200 °С | 1 °С | |
ТНН (N) | –200…+1300 °С | 1 °С | |
ТПП (S), ТПП (R) | 0…+1750 °С | 1 °С | |
ТПР (B) | +200…+1800 °С | 1 °С | |
ТВР (А-1) | 0…+2500 °С | 1 °С | |
ТВР (А-2) | 0…+1800 °С | 1 °С | |
ТВР (А-3) | 0…+1600 °С | 1 °С | |
ТМК (Т) | –200…+400 °С | 0,1 °С | |
Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА | 0…100 % | 0,1 % | 0,25 % |
Сигнал напряжения –50…+50 мВ, 0…1 В | 0…100 % | 0,1 % | 0,25 % |
Датчик положения задвижки: | |||
– резистивный 0,9 кОм; 2,0 кОм | 0…100 % | 1 % | 0,25 % |
– токовый 0…5 мА, 0…20 мА, 4…20 мА | 0…100 % | 0,1 % | 0,25 % |
Характеристики выходных элементов
Обозначение | Тип выходного элемента (ВЭ) | Электрические характеристики |
Р | электромагнитное реле | 4 при 220 В 50 Гц, cos φ > 0,4 |
К | транзисторная оптопара структуры n–p–n типа | 400 мА при 60 В |
С | симисторная оптопара | 50 мА при 300 В (пост. откр. симистор) |
И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | Сопротивление нагрузки 0…900 Ом |
У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | Сопротивление нагрузки более 2 кОм |
Т | выход для управления | выходное напряжение 4...6 В |
Условия эксплуатации
Температура окружающего воздуха | +1…+50 °С |
Атмосферное давление | 86...106,7 кПа |
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) | не более 80 % |
Функциональная схема
Содержимое модального окна...

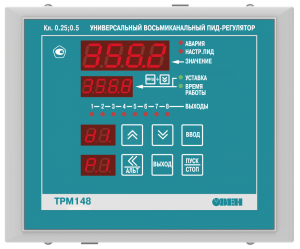

Элементы управления
Цифровые индикаторы
| Индикатор | Что отображает |
| Индикатор 1 | Текущее значение регулируемой величины в выбранном канале |
| Индикатор 2 | Текущее значение уставки. Также отображаются состояния останова регулирования STOP и аварийного состояния «Fail» |
| Индикатор 3 | Значение выходной мощности в выбранном канале |
| Индикатор 4 | Номер объекта и канала через точку. Если объект единственный, то индикатор показывает только номер канала |
Назначение светодиодов
| Состояние светодиодов | Что отображает |
| Светодиод АВАРИЯ светится | При «критической» аварии (обрыв датчика, перегрев, и т.п.), при этом регулирование останавливается |
| Светодиод мигает | При некритической аварии, а также если один из каналов находится в режиме ручного управления выходной мощностью |
| Светодиод «НАСТР.ПИД» светится | При автонастройке ПИД-регулятора в каком-либо канале |
| Светодиоды 1...8 | Отображают состояние ключевых выходных элементов. При включенном ВЭ светодиод светится |
Кнопками с изображением стрелок переключаются индицируемые каналы. Одновременным нажатием этих двух кнопок можно включить режим автоматического, с заданной пользователем частотой, переключения каналов.
Кнопки выполняют следующие основные функции
 | В случае аварии можно получить информацию о коде аварии. |
| Запуск и остановка процесса регулирования |
| Вход в какой-либо режим и подтверждение записи информации |
| Выход из различных режимов, отключение аварийной сигнализации, отмена внесенных изменений при программировании |
| Индикатор 2 покажет время работы регулятора (при этом засветится светодиод «ВРЕМЯ РАБОТЫ») |
| Переход в режим программирования |
| Переход в режим «быстрого» задания уставок |
| Переход в режим автонастройки ПИД-регуляторов |
| Переход в режим ручного управления выходной мощностью в текущем канале |
| Принудительная перезагрузка прибора |
| Кнопки при программировании используются для уменьшения или увеличения значения параметра |
+
+
+
+
+
+
+
+
и
Схемы подключения
Общая схема подключения ТРМ148
Схемы подключения измерительных датчиков к универсальным входам
Схемы подключения выходных элементов
Комплект поставки
- Прибор ТРМ148
- Комплект крепежных элементов
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Методика поверки (по требованию заказчика)
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
