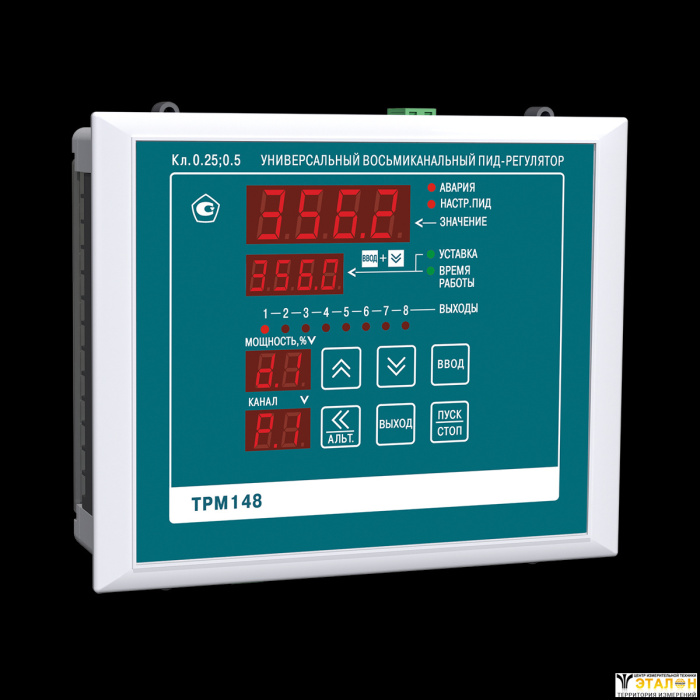

Теперь прибор ТРМ148 выпускается и в корпусе Щ7 со съемными клеммниками и меньшей глубиной щитового крепления.
Назначение прибора ОВЕН ТРМ148
Применяется для построения автоматизированных систем мониторинга, контроля и управления технологическими процессами в пищевой, металлообрабатывающей промышленности, при производстве керамики, в системах климат-контроля и др.
Прибор выпускается в щитовом корпусе типа Щ4 и Щ7
Функциональные возможности многоканального ПИД - регулятора ОВЕН ТРМ148
- Линейка стандартных модификаций для наиболее распространенных технологических процессов
- Восемь универсальных входов для подключения широкого спектра датчиков
- До восьми встроенных выходных ЭЛЕМЕНТОВ различных типов в выбранной пользователем комбинации для управления исполнительными механизмами:
- 2-х позиционными (ТЭНы, двигатели, устройства сигнализации)
- 3-х позиционными (задвижки, краны).
- Вычисление дополнительных функций от измеренных величин
- Задание графика коррекции уставки по измерениям другого входа или по времени
- Автонастройка ПИД-регуляторов
- Режим ручного управления выходной мощностью
- Встроенный интерфейс RS-485 (протокол ОВЕН)
- Широкие возможности конфигурирования:
- программа быстрого старта EasyGo;
- программа « Конфигуратор ТРМ148 » для свободного конфигурирования прибора;
- задание параметров с лицевой панели прибора.
- Быстрый доступ к уставкам
ВНИМАНИЮ ПРОИЗВОДИТЕЛЕЙ ОБОРУДОВАНИЯ!
Группа технической поддержки ОВЕН поможет создать Вам на базе любой модификации ТРМ148 заказную конфигурацию, комбинирующую различные функциональные элементы стандартных модификаций.
Ваши ТЗ на конфигурации ТРМ148 присылайте на e-mail:support@owen.ru
В комплекте поставки прибора, бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL.
Основные технические характеристики
Напряжение питания | 90...245 В перем. тока |
Частота напряжения питания | 47...63 Гц |
Потребляемая мощность | не более 12 ВА |
Количество входов для подключения датчиков | 8 |
Время опроса одного входа | не более 0,5 с |
Количество каналов регулирования | 8 |
Количество выходных элементов | 8 |
Интерфейс связи с компьютером | RS-485 (протокол ОВЕН) |
Напряжение встроенного источника питания активных датчиков | 24 ± 3 В |
Максимальный ток встроенного источника питания | 180 мА |
Тип и габаритные размеры корпуса | Щ4, 96×96×140 мм; Щ7, 144×169×50,5 мм |
Степень защиты корпуса | IP54 со cтороны передней панели |
Характеристики измерительных датчиков
Тип датчика | Диапазон измерений | Разрешающая способность | Предел основной приведенной погрешности |
ТСМ 50М/100М (W100=1,426) | –50…+200 °С | 0,1 °С | 0,25 % |
ТСМ 50М/100М (W100=1,428) | –190…+200 °С | 0,1 °С | |
ТСП 50П/100П (W100=1,391) | –200…+750 °С | 0,1 °С | |
ТСП 50П/100П (W100= 1,385), Pt100 | –200…+750 °С | 0,1 °С | |
ТСП 500П/1000П (W100=1,391) | –200…+750 °С | 0,1 °С | |
ТСП 500П/1000П (W100=1,385), Pt1000 | –200…+750 °С | 0,1 °С | |
ТСП 100Н/1000Н (W100=1,617) | –60…+180 °С | 0,1 °С | |
ТСМ гр. 23 | –50…+200 °С | 0,1 °С | |
ТХК (L) | –200…+800 °С | 0,1 °С | 0,5 % |
ТХА (К) | –200…+1300 °С | 1 °С | |
ТЖК (J) | –200…+1200 °С | 1 °С | |
ТНН (N) | –200…+1300 °С | 1 °С | |
ТПП (S), ТПП (R) | 0…+1750 °С | 1 °С | |
ТПР (B) | +200…+1800 °С | 1 °С | |
ТВР (А-1) | 0…+2500 °С | 1 °С | |
ТВР (А-2) | 0…+1800 °С | 1 °С | |
ТВР (А-3) | 0…+1600 °С | 1 °С | |
ТМК (Т) | –200…+400 °С | 0,1 °С | |
Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА | 0…100 % | 0,1 % | 0,25 % |
Сигнал напряжения –50…+50 мВ, 0…1 В | 0…100 % | 0,1 % | 0,25 % |
Датчик положения задвижки: | |||
– резистивный 0,9 кОм; 2,0 кОм | 0…100 % | 1 % | 0,25 % |
– токовый 0…5 мА, 0…20 мА, 4…20 мА | 0…100 % | 0,1 % | 0,25 % |
Характеристики выходных элементов
Обозначение | Тип выходного элемента (ВЭ) | Электрические характеристики |
Р | электромагнитное реле | 4 при 220 В 50 Гц, cos φ > 0,4 |
К | транзисторная оптопара структуры n–p–n типа | 400 мА при 60 В |
С | симисторная оптопара | 50 мА при 300 В (пост. откр. симистор) |
И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | Сопротивление нагрузки 0…900 Ом |
У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | Сопротивление нагрузки более 2 кОм |
Т | выход для управления | выходное напряжение 4...6 В |
Условия эксплуатации
Температура окружающего воздуха | +1…+50 °С |
Атмосферное давление | 86...106,7 кПа |
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) | не более 80 % |
Функциональная схема
Универсальные входы
ТРМ148 имеет 8 универсальных входов, к которым можно подключать датчики разных типов:
- термопреобразователи сопротивления типа ТСМ/ТСП/ТСН;
- термопары TХК(L), ТХА(К), ТЖК(J), ТНН(N), ТПП(R), ТПП(S), ТПР(В), TВР(А-1,2,3), ТМК(Т);
- датчики с унифицированным выходным сигналом тока 0(4)...20 мА, 0...5 мА или напряжения 0...1 В, –50...+50 мВ;
- датчики положения задвижки (резистивные или токовые);
- «сухие» контакты.
Вычисление функций от измеренных величин
ТРМ148 может вычислять ряд функций от величин, измеренных на входах:
- относительную влажность психрометрическим методом;
- квадратный корень из измеренной величины;
- разность измеренных величин;
- среднее арифметическое измеренных величин;
- минимальное и максимальное значения измеренных величин, а также функцию медианы;
- взвешенную сумму и частное измеренных величин.
Режимы работы регуляторов
Регуляторы ТРМ148 могут работать в двух режимах:
- ПИД-регулирование, позволяющее с высокой точностью управлять сложными объектами;
- двухпозиционное регулирование (включение/выключение выходных устройств в соответствии с заданной логикой).
В приборе реализована функция автонастройки ПИД-регуляторов, избавляющая пользователей от трудоемкой операции ручной настройки.

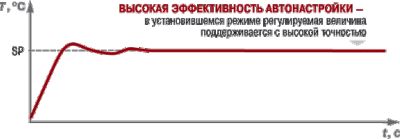

Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора:
разработан компанией ОВЕН совместно с ведущими российскими учеными
При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования. Последующая несложная ручная подстройка позволяет свести к минимуму перерегулирование.
Выходные элементы
В приборе в зависимости от заказа могут быть установлены 8 выходных элементов в различных комбинациях:
- реле 4 А 220 В;
- транзисторные оптопары n–p–n-типа 400 мА 60 В;
- симисторные оптопары 50 мА 300 В;
- ЦАП «параметр–ток 4...20 мА»;
- ЦАП «параметр–напряжение 0...10 В»;
- выход 4...6 В 100 мА для управления твердотельным реле.
Управление 2-х и 3-х позиционными исполнительными механизмами
ТРМ148 может производить регулирование 2-х (ТЭНы, двигатели) и 3-х позиционными (задвижки, краны) исполнительными механизмами.
Прибор может также выдавать результаты измерений или вычислений на регистратор при установке ЦАП в качестве выходного элемента.
Коррекция уставки по заданному графику
В ТРМ148 есть возможность задания графика коррекции уставки в зависимости от:
- величины, измеренной на другом входе;
- времени, прошедшего с момента старта программы.
При задании графика зависимости уставки от времени ТРМ148 выполняет функцию программного задатчика.
Всего в приборе можно задать 8 графиков коррекции уставки.
Контроль прохождения технологического процесса и работоспособности системы регулирования
ТРМ148 может контролировать:
- нахождение регулируемой величины в заданных пределах (для этого служит блок «инспектор»);
- работоспособность измерителей (проверка на обрыв, замыкание, выход за допустимый диапазон и т. д.)
- работоспособность выходных элементов (LBA-авария).
При этом ТРМ148 анализирует критичность аварийной ситуации. Например, если произошел обрыв датчика, который не задействован в процессе регулирования, прибор не переходит в режим АВАРИЯ, но сигнализирует о неисправности. Это позволяет вовремя ее устранить без прерывания технологического процесса.
Однако если произошла поломка нужного в данный момент измерителя, то ТРМ148 останавливает регулирование и переводит объект в режим АВАРИЯ. В этом режиме все выходные устройства не отключаются, а переходят на заранее заданную аварийную мощность.
Интерфейс связи RS-485
В ТРМ148 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН. Интерфейс RS-485 позволяет:
- конфигурировать прибор на ПК (программы для конфигурирования предоставляются бесплатно);
- передавать в сеть текущие значения измеренных величин, выходной мощности регулятора, а также любых программируемых параметров;
- получать из сети оперативные данные для генерации управляющих сигналов.
Подключение ТРМ148 к ПК производится через адаптер ОВЕН АС3-М или АС4.
При интеграции ТРМ148 в АСУ ТП в качестве программного обеспечения можно использовать SCADA_систему Owen Process Manager (см. раздел XVII) или какую-либо другую программу.
Компания ОВЕН бесплатно предоставляет для ТРМ148:
- драйвер для Trace Mode;
- OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
- библиотеки WIN DLL для быстрого написания драйверов.
Модификации для распространенных технологических процессов
Для упрощения настройки прибора были созданы 6 конфигураций, соответствующих наиболее распространенным технологическим процессам.
Все 6 заводских модификаций хранятся в энергонезависимой памяти прибора и могут быть вызваны в процессе установки и наладки.
После выбора одной из заводских модификаций пользователю остается только «донастроить» прибор, задав для конкретного объекта типы датчиков, значения уставок, коэффициенты регуляторов и некоторые другие параметры.
Конфигурирование ТРМ148
Для конфигурирования ТРМ148 компания ОВЕН предоставляет следующие средства:
- кнопки на лицевой панели прибора;
- программа «Конфигуратор ТРМ148»;
- программа быстрого старта EasyGo.
Для выбора стандартной модификации и ее настройки удобнее всего использовать программу EasyGo, которая имеет простой и понятный интерфейс. Отвечая на предлагаемые программой вопросы, можно легко произвести первую настройку прибора. Развернутая справочная система позволяет ознакомиться со структурой прибора ТРМ148, практически не обращаясь к руководству по эксплуатации.
Пользователь может также создать нестандартную конфигурацию «с нуля» или путем доработки стандартной модификации, максимально близкой к решению поставленной задачи. Доработку стандартной модификации можно осуществить с помощью программы «Конфигуратор ТРМ148».
Программа «Конфигуратор ТРМ148» имеет 3 уровня доступа, защищенных паролями:
- для наладчика системы (полный доступ ко всем параметрам);
- для технолога (настройка заводской модификации);
- для оператора (доступ к уставкам).
В конфигураторе предусмотрены также следующие возможности:
- регистрация хода технологического процесса;
- дистанционный запуск/остановка регулирования.

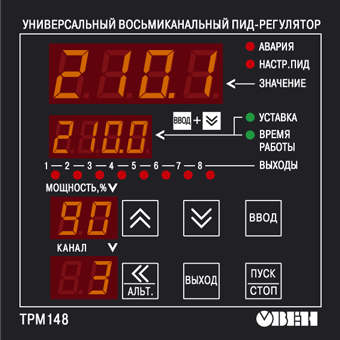

Элементы управления
ЦИФРОВЫЕ ИНДИКАТОРЫ в режиме основной индикации отображают
| Индикатор 1 | текущее значение регулируемой величины в выбранном канале |
| Индикатор 2 | текущее значение уставки той же величины, при этом светится светодиод «УСТАВКА». Также отображаются состояния STOP и АВАРИЯ. |
| Индикатор 3 | значение выходной мощности в выбранном канале |
| Индикатор 4 | номер объекта и канала через точку. Если объект единственный, то индикатор показывает только номер канала |
Кнопками с изображением стрелок переключаются индицируемые каналы. Одновременным нажатием этих двух кнопок можно включить режим автоматического, с заданной пользователем частотой, переключения каналов.
Светодиод «АВАРИЯ» светится при «критической» аварии (обрыв датчика, перегрев, и т.п.), при этом регулирование останавливается.
Светодиод мигает при некритической аварии, а также если один из каналов находится в режиме ручного управления выходной мощностью.
Светодиод «НАСТР.ПИД» светится при автонастройке ПИД-регулятора в каком-либо канале.
Светодиоды 1...8 отображают состояние ключевых выходных элементов.
При включенном ВЭ светодиод светится.
Кнопки выполняют следующие основные функции
В случае аварии можно получить информацию о коде аварии. | |
Запуск и остановка процесса регулирования | |
Вход в какой-либо режим и подтверждение записи информации | |
| Выход из различных режимов, отключение аварийной сигнализации, отмена внесенных изменений при программировании |
+ | Индикатор 2 покажет время работы регулятора (при этом засветится светодиод «ВРЕМЯ РАБОТЫ») |
+ | Переход в режим программирования |
+ | Переход в режим «быстрого» задания уставок |
+ | Переход в режим автонастройки ПИД-регуляторов |
+ + | Переход в режим ручного управления выходной мощностью в текущем канале |
+ + | Принудительная перезагрузка прибора |
| Кнопки при программировании используются для уменьшения или увеличения значения параметра |
и Схемы подключения

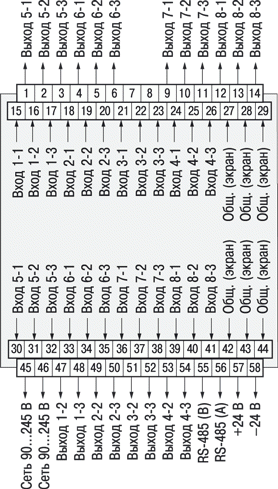

Общая схема подключения ТРМ148
Схемы подключения измерительных датчиков к универсальным входам
Схемы подключения выходных элементов
Комплект поставки
- Прибор ТРМ148
- Компакт–диск с ПО
- Комплект крепежных элементов
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Методика поверки (по требованию заказчика)
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
ДОСТАВКА
Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:
- Самовывоз со склада компании ЭТАЛОНПРИБОР
- Доставка через транспортную компанию "Деловые линии"
- Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
- Доставка по Москве и области нашими экспедиторами и курьерами
- Доставка через транспортную компанию "ПЭК"
- Отправка посылкой с помощью Почты России
- Доставка через транспортную компанию покупателя
Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.
ОПЛАТА
Мы принимаем оплату:
- по безналичному расчету
- перечислением денежных средств на расчетный счет для юридических лиц
- банковским переводом для физических.
Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.
Условия гарантийного обслуживания
- Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
- Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
- Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
- Изделие снимается с гарантийного обслуживания в следующих случаях:
- Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
- Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
- Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
- Использования изделия не по назначению;
- Нарушения правил хранения и транспортирования;
- Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
- Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
- Попадания внутрь влаги, инородных предметов и т.п.
- Неправильном включении в сеть.
- Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
- Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.
Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.
Файлы для загрузки
Цифровой тахометр — это прибор, предназначенный для измерения частоты вращения различных объектов, таких как валы, двигатели и роторы. В отличие от аналоговых моделей, цифровые тахометры обеспечивают высокую точность измерений и удобство использования благодаря современным технологиям и информативному дисплею. Они широко используются в самых разных отраслях: от автомобильного сервиса и промышленности до научных исследований и контроля вентиляционных систем.
Мегаомметр – это специализированный прибор, предназначенный для измерения сопротивления изоляции электрических цепей и оборудования. В условиях современного мира, где электричество играет ключевую роль во всех сферах жизни, обеспечение безопасности и надежности электрических систем становится особенно важным. От качества изоляции проводников и оборудования зависит не только эффективность их работы, но и безопасность людей и объектов, которые они обслуживают.
Измерительные приборы играют ключевую роль в различных отраслях, начиная от промышленности и строительства, заканчивая медициной и научными исследованиями. Правильная эксплуатация и уход за этими приборами являются залогом точных измерений и долговечности оборудования.
Осциллографы играют ключевую роль в современных лабораториях и на производственных предприятиях, являясь незаменимым инструментом для анализа и визуализации электрических сигналов. Независимо от того, являетесь ли вы инженером-электронщиком, студентом технического вуза или энтузиастом электроники, понимание принципов работы осциллографов, их видов и характеристик, а также правил эксплуатации и ухода за ними, имеет первостепенное значение.
Амперметр предназначен для измерения величины тока в электрических цепях, выраженной в амперах. В основе его работы лежит простой принцип: инструмент позволяет наглядно увидеть мощность тока, потребляемого устройствами, подключенными к сети. Обычно амперметр подключают в цепь с нагрузкой, поэтому ток, протекающий через него, идентичен току, проходящему через любой другой элемент цепи, будь то нагреватель, мотор или лампочка.
На этапах возведения, отделки и монтажа различных сооружений большую роль играют точность разметки и идеальное выравнивание. Достижение профессиональных стандартов качества возможно при использовании лазерного нивелира. Для выбора подходящей модели целесообразно ознакомиться с механизмом работы этих устройств.
В сфере строительства и дизайна, где важно точно определить параметры пространства, используются специализированные устройства для разметки — лазерные нивелиры. Ротационные модели таких инструментов выполняют проекции линий с помощью вращающегося лазерного луча. Ротационные нивелиры идеально подходят для больших открытых пространств.
Вольтметр — это электрический измерительный прибор, предназначенный для измерения напряжения в электрической цепи. От точности его показаний во многом зависит безопасность и эффективность работы электрооборудования. Но как же он устроен? Давайте разберемся.
Газоанализаторы – это высокотехнологичные устройства, которые используются для определения состава газовых смесей и измерения концентрации отдельных компонентов. Они играют важную роль в различных отраслях, таких как экология, промышленность, медицина и других. Понимание принципа работы этих устройств поможет лучше понять, как они способны предоставить точные и надежные данные. Давайте рассмотрим устройство и принцип действия газоанализатора.
Омметр — это измерительное устройство, предназначенное для определения сопротивления электрических цепей и элементов. Этот прибор играет важную роль в работе электротехников, электронщиков и других специалистов, работающих с электротехническим и электронным оборудованием. Ниже мы рассмотрим, где и как используется омметр.
ОГРН: 1195081019836
