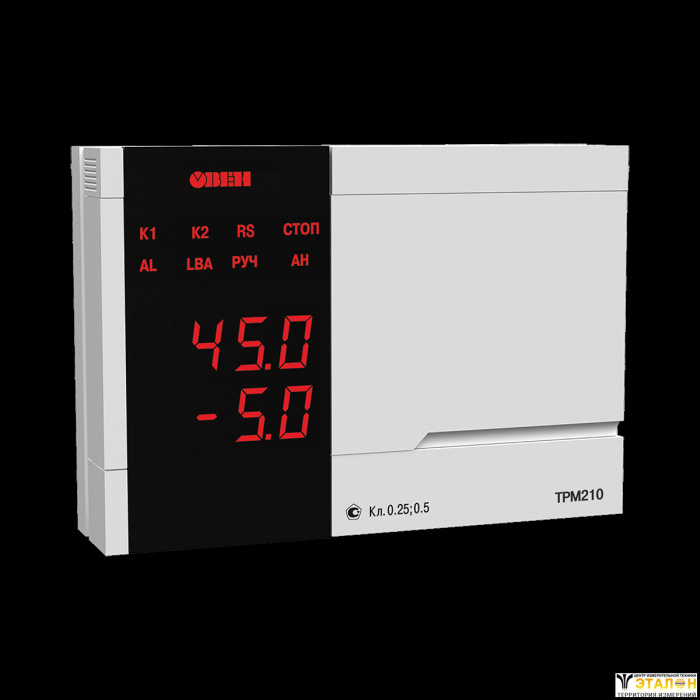

ОВЕН ТРМ210 – ПИД-регулятор температуры, давления или других физических величин, предназначен для точного поддержания заданных параметров в различных технологических процессах. Используется в составе сложного технологического оборудования: экструдеров, термопластавтоматов, печей, упаковочного, полиграфического, вакуум-формовочного оборудования и т.п.
Класс точности регулятора 0,5/0,25.
Прибор выпускается в 4-х типах корпусов: настенном Н, щитовых Щ1, Щ2 и новом эргономичном корпусе Н2
Функциональные возможности ПИД - регулятора ОВЕН ТРМ210
- Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности и др.
- ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»

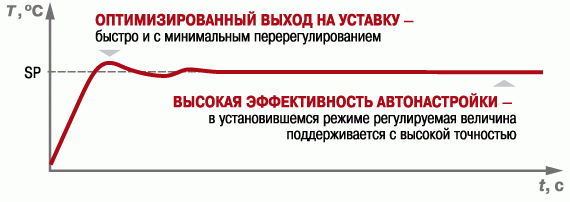

- Автонастройка ПИД-регулятора по современному эффективному алгоритму
- Дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства, подключенного к дополнительному входу 2
- Сигнализация об аварийной ситуации двух типов:
- о выходе регулируемой величины за заданные пределы
- об обрыве в цепи регулирования (LBA).
- Регулирование мощности (например, для управления инфракрасной лампой) совместно с прибором ОВЕН БУСТ при использовании токового выхода 4...20 мА
- Бесконтактное управление нагрузкой через внешнее твердотельное реле
- ДВА ВЫХОДА в любых комбинациях: электромагнитное реле, оптосимистор, оптотранзистор, «токовая петля» 4...20 мА, унифицированное напряжение 0..10 В, специализированный выход для управления внешним твердотельным реле
- Встроенный интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU)
- Конфигурирование на ПК или с передней панели прибора
- Уровни защиты параметров для разных групп специалистов
Вы можете скачать бесплатно ПО для прибора ОВЕН ТРМ210: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL
Основные технические характеристики
Питание
Напряжение питания | 90…245 В переменного тока |
Частота напряжения питания | 47...63 Гц |
Универсальный вход 1
Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» |
Время опроса входа | 1 с |
Входное сопротивление при подключении источника сигнала |
|
– тока | 100 Ом ± 0,1 % (при подключении внешнего резистора) |
– напряжения | не менее 100 кОм |
Предел допустимой основной погрешности измерения входного параметра | |
– для термометров сопротивления | ±0,25 % |
– для отальных видов сигналов | ±0,5 % |
Дополнительный вход 2
Сопротивление внешнего ключа: | |
– в состоянии «замкнуто» | 0...1 кОм |
– в состоянии «разомкнуто» | более 100 кОм |
Выходы
Количество выходных устройств | 2 |
Интерфейс связи
Тип интерфейса | RS-485 |
Скорость передачи данных | 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с |
Протокол передачи данных | ОВЕН, Modbus RTU, Modbus ASCII |
Корпус
Габаритные размеры и степень защиты корпуса | |
Щитовой Щ1 | 96×96×70 мм, IP54* |
Щитовой Щ2 | 96×48×100 мм, IP54* |
Настенный Н | 130×105×65 мм, IP44 |
Настенный Н2 | 150×105×35мм, IP20 |
* со стороны передней панели | |
Характеристики выходных устройств
Обозначение | Тип выходного устройства (ВУ) | Электрические характеристики |
Р | электромагнитное реле | 1 А (ПИД-регулирование) |
К | транзисторная оптопара структуры n–p–n типа | 200 мА при 50 В пост. тока |
С | симисторная оптопара | 50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс) |
И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | нагрузка 0…1000 Ом, напряжение питания 10...30 В пост. тока |
У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | нагрузка не менее 2 кОм, напряжение питания 15...32 В |
Т | выход для управления | выходное напряжение 4...6 В |
Характеристики измерительных датчиков
Код in-t | Тип датчика | Диапазон измерений |
r385 | ТСП50 W100 = 1.385 | –200…+750 °С |
r.385 | ТСП100 W100 = 1.385 (Pt 100) | –200…+750 °С |
r391 | ТСП50 W100 = 1.391 | –200…+750 °С |
r.391 | ТСП100 W100 = 1.391 | –200…+750 °С |
r-21 | ТСП гр. 21 (R0=46 Oм, W100 = 1.391) | –200…+750 °С |
r426 | ТСМ50 W100 = 1.426 | –50…+200 °С |
r.426 | ТСМ100 W100 = 1.426 | –50…+200 °С |
r-23 | ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) | –50…+200 °С |
r428 | ТСМ50 W100 = 1.428 | –190…+200 °С |
r.428 | ТСМ100 W100 = 1.428 | –190…+200 °С |
E_A1 | термопара ТВР (А-1) | 0…+2500 °С |
E_A2 | термопара ТВР (А-2) | 0…+1800 °C |
E_A3 | термопара ТВР (А-3) | 0…+1800 °C |
E_ _b | термопара ТПР (В) | +200…+1800 °C |
E_ _J | термопара ТЖК (J) | –200…+1200 °С |
E_ _K | термопара ТХА (K) | –200…+1300 °С |
E_ _L | термопара ТХК (L) | –200…+800 °С |
E_ _n | термопара ТНН (N) | –200…+1300 °С |
E_ _r | термопара ТПП (R) | 0…+1750 °C |
E_ _S | термопара ТПП (S) | 0…+1750 °C |
E_ _t | термопара ТМК (Т) | –200…+400 °C |
i 0_5 | ток 0…5 мА | 0…100 % |
i 0.20 | ток 0…20 мA | 0…100 % |
i 4.20 | ток 4…20 мА | 0…100 % |
U-50 | напряжение –50…+50 мВ | 0…100 % |
U0_1 | напряжение 0…1 В | 0…100 % |
Условия эксплуатации
Температура воздуха, окружающего корпус прибора | +1…+50 °C |
Атмосферное давление | 86...106,7 кПа |
Относительная влажность воздуха (при 35 °C) | 30...80 % |
Функциональная схема
Универсальный измерительный вход
Терморегулятор ОВЕН ТРМ210 имеет один универсальный вход (вход 1) для подключения датчиков следующих типов:
- термопреобразователей соротивления ТСМ 50М/100М, ТСП 50П/100П, ТСМ гр.23, ТСП гр.21, Pt100;
- термопар ТХК(L), TXA(К), THH(N), ТЖК(J), ТПП(S), ТПП(R), ТПР(В), ТМК(Т), ТВР (А-1, А-2, А-3);
- датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА и напряжения 0…1 В, –50…+50 мВ.
Дополнительный вход для дистанционного управления
К дополнительному входу (вход 2) ТРМ210 можно подключить внешний ключ для дистанционного пуска/остановки регулирования.
Цифровая фильтрация и коррекция входного сигнала
ОВЕН ТРМ210 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика («сдвиг», «наклон»).
Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.
ПИД-регулятор
Прибор ОВЕН ТРМ210 осуществляет ПИД-регулирование измеренной величины, управляя «нагревателем» или «холодильником». Настройка коэффициентов ПИД-регулятора на объекте осуществляется автоматически (автонастройка).
Терморегулятор ОВЕН ТРМ210 управляет нагрузкой одним из двух методов:
- импульсным (если выход ПИД-регулятора – э/м реле, транзисторная оптопара, симисторная оптопара, выход для управления внешним твердотельным реле);
- аналоговым (если выход ПИД-регулятора – ЦАП 4...20 мА или 0...10 В).
Аварийная сигнализация о выходе регулируемой величины за заданные пределы
Терморегулятор ОВЕН ТРМ210 контролирует нахождение регулируемой величины в заданных пределах. Прибор выдает аварийный сигнал в одном из следующих случаев, когда значение измеренной величины:
- выходит за заданный диапазон;
- превышает уставку регулятора на заданную величину;
- меньше уставки регулятора на заданную величину;
- находится в заданном диапазоне;
- аналог. п. 1 с блокировкой 1-го срабатывания;
- аналог. п. 2 с блокировкой 1-го срабатывания;
- аналог. п. 3 с блокировкой 1-го срабатывания;
- превышает заданную величину по абсолютному значению;
- меньше заданной величины по абсолютному значению;
- аналог. п. 8 с блокировкой 1-го срабатывания;
- аналог. п. 9 с блокировкой 1-го срабатывания.
Тип аварийной сигнализации задается пользователем.
Сигнализация об обрыве контура регулирования (LBA)
Эта функция позволяет определить аварию в контуре регулирования. Прибор контролирует скорость регулируемой величины и выдает сигнал, если при подаче максимального управляющего воздействия измеряемое значение регулируемой величины не меняется в течение определенного времени.
Выходные устройства прибора ТРМ210
В приборе устанавливаются два выходных устройства (ВУ).
Выходное устройство ПИД-регулятора (ВУ1) может быть следующих типов:
- э/м реле;
- транзисторная оптопара;
- симисторная оптопара;
- выход для управления внешним твердотельным реле;
- цифроаналоговый преобразователь "параметр – ток 4...20 мА";
- цифроаналоговый преобразователь "параметр – напряжение 0...10 В".
ВУ2 может быть:
- ключевым (э/м реле, транзисторная оптопара, симисторная оптопара, выход для управления внешним твердотельным реле) для подключения внешнего устройства сигнализации или блокировки оборудования;
- аналоговым (ЦАП 4...20 мА) для подключения регистрирующего устройства.
Интерфейс RS-485
В ТРМ210 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН.
Интерфейс RS-485 позволяет:
- конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
- передавать в сеть текущие значения измеренной величины и выходной мощности регулятора, а также любых программируемых параметров.
Подключение ТРМ210 к ПК производится через адаптер ОВЕН АС3-М или АС4.
При интеграции ТРМ210 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.
Компания ОВЕН бесплатно предоставляет для ТРМ210:
- драйвер для Trace Mode;
- OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
- библиотеки WIN DLL для быстрого написания драйверов.
Современный эффективный алгоритм АВТОНАСТРОЙКИ ПИД-регулятора: разработан компанией ОВЕН совместно с ведущими российскими учеными
При автонастройке прибор вычисляет оптимальные для данного объекта значения коэффициентов ПИД-регулирования, а также постоянную времени цифрового фильтра и период следования управляющих импульсов.

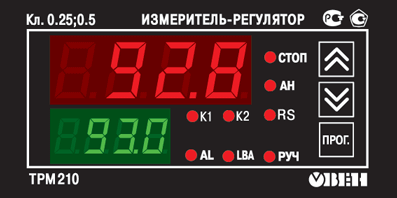

Элементы управления
Два цифровых индикатора в режиме РАБОТА отображают:
верхний индикатор – текущее значение регулируемой величины,
нижний индикатор – значение ее уставки.
В режиме ПРОГРАММИРОВАНИЕ цифровые индикаторы отображают название и значение программируемого параметра.
Функции кнопок
| Кнопками с изображением стрелок можно корректировать значение уставки непосредственно в процессе работы (если снята защита от изменения уставки) |
– вход в МЕНЮ программирования; | |
Переход между пунктами МЕНЮ | |
Увеличение значения параметра | |
Уменьшение значения параметра | |
В некоторые группы параметров можно попасть только через пароль, который набирается после одновременного нажатия этих трех кнопок |
Светодиоды показывают состояние, в котором находится прибор
«СТОП» | Регулятор остановлен |
«АН» | Идет автонастройка |
«РУЧ» | Прибор находится в режиме ручного управления |
«RS» | Прибор осуществляет обмен данными с сетью RS 485 |
«К1» | Включено ВУ1 |
«К2» | Включено ВУ2 |
«AL» | Регулируемая величина выходит за заданные пределы |
«LBA» | Обнаружен обрыв в цепи регулирования |
Схемы подключения

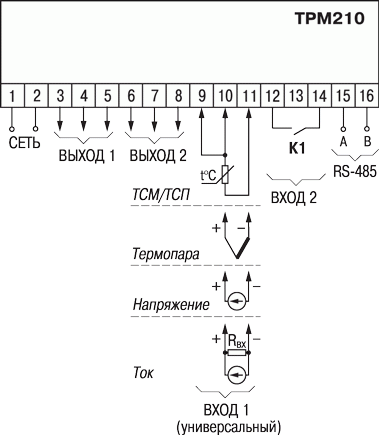

Общая схема подключения ТРМ210
Схемы подключения выходного устройства (ВУ1)
Схемы подключения выходного устройства (ВУ2)
Комплект поставки
- Прибор ТРМ210
- Комплект крепежных элементов
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Комплект резисторов (поставляется по отдельному заказу) 100 ОМ, 10 шт.
- Комплект резисторов (поставляется по отдельному заказу) 100 ОМ, 50 шт.
- Методика поверки (по требованию заказчика)
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
ДОСТАВКА
Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:
- Самовывоз со склада компании ЭТАЛОНПРИБОР
- Доставка через транспортную компанию "Деловые линии"
- Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
- Доставка по Москве и области нашими экспедиторами и курьерами
- Доставка через транспортную компанию "ПЭК"
- Отправка посылкой с помощью Почты России
- Доставка через транспортную компанию покупателя
Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.
ОПЛАТА
Мы принимаем оплату:
- по безналичному расчету
- перечислением денежных средств на расчетный счет для юридических лиц
- банковским переводом для физических.
Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.
Условия гарантийного обслуживания
- Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
- Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
- Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
- Изделие снимается с гарантийного обслуживания в следующих случаях:
- Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
- Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
- Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
- Использования изделия не по назначению;
- Нарушения правил хранения и транспортирования;
- Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
- Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
- Попадания внутрь влаги, инородных предметов и т.п.
- Неправильном включении в сеть.
- Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
- Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.
Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.
Файлы для загрузки
Цифровой тахометр — это прибор, предназначенный для измерения частоты вращения различных объектов, таких как валы, двигатели и роторы. В отличие от аналоговых моделей, цифровые тахометры обеспечивают высокую точность измерений и удобство использования благодаря современным технологиям и информативному дисплею. Они широко используются в самых разных отраслях: от автомобильного сервиса и промышленности до научных исследований и контроля вентиляционных систем.
Мегаомметр – это специализированный прибор, предназначенный для измерения сопротивления изоляции электрических цепей и оборудования. В условиях современного мира, где электричество играет ключевую роль во всех сферах жизни, обеспечение безопасности и надежности электрических систем становится особенно важным. От качества изоляции проводников и оборудования зависит не только эффективность их работы, но и безопасность людей и объектов, которые они обслуживают.
Измерительные приборы играют ключевую роль в различных отраслях, начиная от промышленности и строительства, заканчивая медициной и научными исследованиями. Правильная эксплуатация и уход за этими приборами являются залогом точных измерений и долговечности оборудования.
Осциллографы играют ключевую роль в современных лабораториях и на производственных предприятиях, являясь незаменимым инструментом для анализа и визуализации электрических сигналов. Независимо от того, являетесь ли вы инженером-электронщиком, студентом технического вуза или энтузиастом электроники, понимание принципов работы осциллографов, их видов и характеристик, а также правил эксплуатации и ухода за ними, имеет первостепенное значение.
Амперметр предназначен для измерения величины тока в электрических цепях, выраженной в амперах. В основе его работы лежит простой принцип: инструмент позволяет наглядно увидеть мощность тока, потребляемого устройствами, подключенными к сети. Обычно амперметр подключают в цепь с нагрузкой, поэтому ток, протекающий через него, идентичен току, проходящему через любой другой элемент цепи, будь то нагреватель, мотор или лампочка.
На этапах возведения, отделки и монтажа различных сооружений большую роль играют точность разметки и идеальное выравнивание. Достижение профессиональных стандартов качества возможно при использовании лазерного нивелира. Для выбора подходящей модели целесообразно ознакомиться с механизмом работы этих устройств.
В сфере строительства и дизайна, где важно точно определить параметры пространства, используются специализированные устройства для разметки — лазерные нивелиры. Ротационные модели таких инструментов выполняют проекции линий с помощью вращающегося лазерного луча. Ротационные нивелиры идеально подходят для больших открытых пространств.
Вольтметр — это электрический измерительный прибор, предназначенный для измерения напряжения в электрической цепи. От точности его показаний во многом зависит безопасность и эффективность работы электрооборудования. Но как же он устроен? Давайте разберемся.
Газоанализаторы – это высокотехнологичные устройства, которые используются для определения состава газовых смесей и измерения концентрации отдельных компонентов. Они играют важную роль в различных отраслях, таких как экология, промышленность, медицина и других. Понимание принципа работы этих устройств поможет лучше понять, как они способны предоставить точные и надежные данные. Давайте рассмотрим устройство и принцип действия газоанализатора.
Омметр — это измерительное устройство, предназначенное для определения сопротивления электрических цепей и элементов. Этот прибор играет важную роль в работе электротехников, электронщиков и других специалистов, работающих с электротехническим и электронным оборудованием. Ниже мы рассмотрим, где и как используется омметр.
ОГРН: 1195081019836
