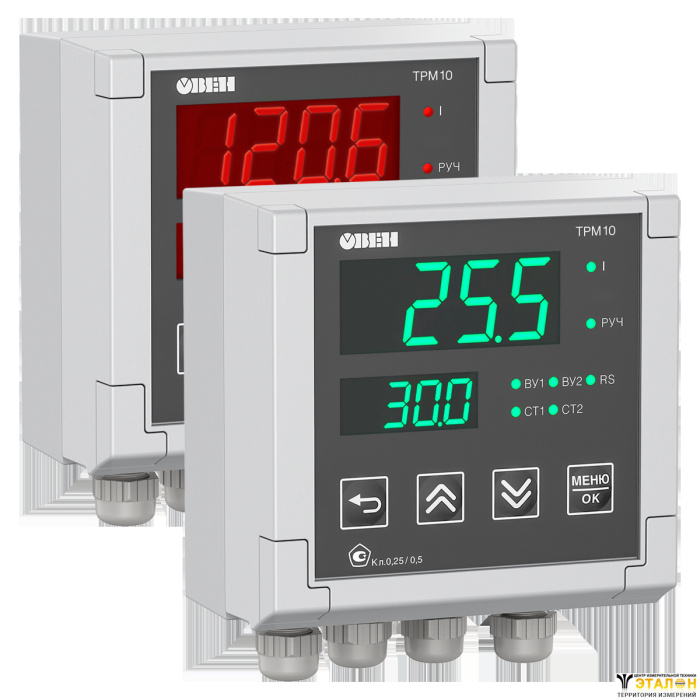

ТРМ10 – это ПИД-регулятор температуры, давления, уровня, влажности, концентрации вещества, расхода или других физических величин в различных технологических процессах. Главная особенность ТРМ10 – это алгоритм ПИД-регулятора, предназначенный для точного поддержания заданных параметров до ±0,2 ˚С методом ШИМ-регулирования или плавного изменения унифицированного выходного сигнала. Наличие сетевого интерфейса RS-485 позволяет производить удаленную настройку и управление прибором.
ТРМ10 применяется в составе систем управления экструдерами, термопластавтоматами, печами, упаковочным, полиграфическим, вакуум-формовочным оборудованием, кондитерскими печами, камерами тепла и холода, лабораторными муфельными печами и т.п.
ТРМ10 зарегистрирован в Государственном реестре средств измерений России и выпускается с первичной поверкой (включена в стоимость). Также ТРМ10 имеет декларацию соответствия ЕАС и свидетельство о типовом одобрении РМРС.
- Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности и др.
- ПИД-регулирование измеренной величины по логике «нагревателя» или «холодильника».
- Автонастройка ПИД-регулятора для автоматического подбора коэффициентов.
- Дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства, подключенного к дополнительному входу 2.
- Сигнализация о возникновении аварийной ситуации двух типов:
- о выходе регулируемой величины за заданные пределы;
- об обрыве в цепи регулирования (LBA).
- Бесконтактное управление нагрузкой через внешнее твердотельное реле.
- Встроенный интерфейс RS-485 (протокол Modbus ASCII/RTU).
- Настройка ПИД-регулятора температуры, давления и др. величин осуществляется на ПК или с передней панели прибора.
- Настройки защиты изменения параметров для ограничения доступа неквалифицированного персонала.
Преимущества
от -40 до + 50 С.
Основные технические характеристики
Параметр | Значение | |||
Напряжение питания переменного тока | ~90…264 В (номинальное 230 В) | |||
Частота напряжения питания | 50, 60 Гц | |||
Потребляемая мощность | не более 10 ВА | |||
Напряжение встроенного источника питания нормирующих преобразователей | 24 ± 2,4 В (только для исполнения без RS-485) | |||
Максимально допустимый ток источника питания | 50 мА | |||
Универсальные входы | ||||
Количество универсальных входов | 1 | |||
Функции входа 1 | Измерительный | |||
Функции входа 2 | Дополнительный (дистанционный пуск и останов регулирования) | |||
Время опроса входа: | Не более 1 секунды | |||
Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» | |||
Предел основной приведенной погрешности измерения | ||||
- для термоэлектрических преобразователей с включенной компенсацией холодного спая | ±0,5 % | |||
- для остальных видов датчиков | ±0,25 % | |||
Выходные устройства | ||||
Количество выходных устройств | 2 | |||
Типы выходных устройств | Р, К, С, Т, И, У | |||
Корпус | ||||
Щитовой Щ1 | 96×96×53 мм, IP54* | |||
Щитовой Щ2 | 96×48×100 мм, IP54* | |||
Щитовой Щ5 | 48×48×103 мм, IP54* | |||
Настенный Н | 110×130×69 мм, IP66** | |||
DIN-реечный | 88×90×59 мм, IP20 | |||
* со стороны передней панели | ||||
Условия эксплуатации | ||||
Температура окружающего воздуха | –40...+50 °С | |||
Атмосферное давление | 84...106,7 кПа | |||
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | Не более 85 % | |||
Характеристики измерительных датчиков
Характеристики измерительных датчиков | ||||
Обозначение | Тип датчика | Диапазон измерений | Разрешающая способность | |
Термопреобразователи сопротивления | ||||
C 50 | ТСМ (Cu50) W100=1.426 | –50…+200 °С | 0,1 °С | |
50 C | ТСМ (50М) W100=1.428 | –180…+200 °С | 0,1 °С | |
P 50 | ТСП (Pt50) W100=1.385 | –200…+850 °С | 0,1 °С | |
50 P | ТСП (50П) W100=1.391 | –200…+850 °С | 0,1 °С | |
C100 | ТСМ (Cu100) W100=1.426 | –50…+200 °С | 0,1 °С | |
100C | ТСМ (100М) W100=1.428 | –180…+200 °С | 0,1 °С | |
P100 | ТСП (Pt100) W100=1.385 | –200…+850 °С | 0,1 °С | |
100P | ТСП (100П) W100=1.391 | –200…+850 °С | 0,1 °С | |
100n | ТСН (100Н) W100=1.617 | –60…+180 °С | 0,1 °С | |
C500 | ТСМ (Cu500) W100=1.426 | –50…+200 °С | 0,1 °С | |
500C | ТСМ (500М) W100=1.428 | –180…+200 °С | 0,1 °С | |
P500 | ТСП (Pt500) W100=1.385 | –200…+850 °С | 0,1 °С | |
500P | ТСП (500П) W100=1.391 | –200…+850 °С | 0,1 °С | |
500n | ТСН (500Н) W100=1.617 | –60…+180 °С | 0,1 °С | |
C 1.0 | ТСМ (Cu1000) W100=1.426 | –50…+200 °С | 0,1 °С | |
1.0 C | ТСМ (1000М) W100=1.428 | –180…+200 °С | 0,1 °С | |
P 1.0 | ТСП (Pt1000) W100=1.385 | –200…+850 °С | 0,1 °С | |
1.0 P | ТСП (1000П) W100=1.391 | –200…+850 °С | 0,1 °С | |
1.0 n | ТСН (1000Н) W100=1.617 | –60…+180 °С | 0,1 °С | |
C 53 | ТСМ (53М) W100=1.426 (гр. 23) | –50…+200 °С | 0,1 °С | |
Термоэлектрические преобразователи | ||||
tC. L | термопара ТХК (L) | –200…+800 °С | 0,1 °С | |
tC. J | термопара ТЖК (J) | 0…+900 °С | 0,1 °С | |
tC. n | термопара ТНН (N) | –200…+1300 °С | 0,2 °С | |
tC.HA | термопара ТХА (K) | –200…+1300 °С | 0,2 °С | |
tC. S | термопара ТПП (S) | 0…+1600 °C | 0,2 °С | |
tC. r | термопара ТПП (R) | 0…+1600 °C | 0,2 °С | |
tC. b | термопара ТПР (В) | +600…+1800 °C | 0,2 °С | |
tC.A1 | термопара ТВР (А-1) | +1000…+2500 °С | 0,4 °С | |
tC.A2 | термопара ТВР (А-2) | +1000…+1800 °C | 0,2 °С | |
tC.A3 | термопара ТВР (А-3) | +1000…+1800 °C | 0,2 °С | |
tC. t | термопара ТМК (Т) | –200…+400 °С | 0,1 °С | |
tC.dL | Typ.L (DIN 43710)* | 0…+900 °С | 0,1 °С | |
tC. E | ТХКн (Е) | -200....+900 °С | 0,1 °С | |
Пирометры | ||||
Plr.1 | Пирометр РК-15 | +400… +1500 °С | 0,1 °С | |
Plr.2 | Пирометр РК-20 | +600… +2000 °С | 0,1 °С | |
Plr.3 | Пирометр РС-20 | +900… +2000 °С | 0,1 °С | |
Plr.4 | Пирометр РС-25 | +1200… +2500 °С | 0,1 °С | |
Унифицированные сигналы | ||||
i 0.5 | ток 0…5 мА | 0…100 % | 0,01 мА | |
i 0.20 | ток 0…20 мA | 0…100 % | 0,01 мА | |
i 4.20 | ток 4…20 мА | 0…100 % | 0,01 мА | |
U -5.5 | напряжение –50…+50 мВ | 0…100 % | 0,01 мВ | |
U 0.1 | напряжение 0…1 В | 0…100 % | 0,01 мВ | |
* С учетом компенсации температуры от ДХС | ||||
Характеристики выходных устройств | ||||
Обозначение | Тип выходного устройства (ВУ) | Электрические характеристики | ||
Р | электромагнитное реле | Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,9. Ток не более 3 А при постоянном напряжении не более 30 В | ||
К | транзисторная оптопара n-p-n типа | Постоянный ток не более 400 мА при постоянном напряжении не более 60 В | ||
С | симисторная оптопара | Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В | ||
И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки | ||
У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В | ||
Т | выход для управления твердотельным реле | Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В | ||
Подробности о типах и назначении различных выходных устройств указаны в справочнике Глоссарии и часто задаваемые вопросы, раздел «Выходные устройства (ВУ)».
Функциональная схема
Универсальный измерительный вход
ПИД-регулятор ОВЕН ТРМ10 имеет один универсальный вход (вход 1) для подключения датчиков следующих типов:
- термопреобразователей сопротивления ТСМ 50М, 100М, ТСП 50П, 100П, Pt100, Pt1000 и др.
- термопар ТХК(L), TXA(К), THH(N), ТЖК(J), ТПП(S), ТПП(R), ТПР(В) и др.;
- датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА и напряжения 0…1 В.
Дополнительный вход для дистанционного управления
К дополнительному входу (вход 2) ТРМ10 подключается внешняя кнопка для дистанционного пуска/остановки регулирования.
Цифровая фильтрация и коррекция входного сигнала
ОВЕН ТРМ10 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика («сдвиг», «наклон»), а для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.
ПИД-регулятор
Прибор ОВЕН ТРМ10 осуществляет ПИД-регулирование измеренной величины, управляя «нагревателем» или «холодильником». Настройка коэффициентов ПИД-регулятора на объекте осуществляется автоматически (автонастройка).
Терморегулятор ОВЕН ТРМ10 управляет нагрузкой одним из двух методов:
- импульсным (если выход ПИД-регулятора – э/м реле, транзисторная оптопара), симисторная оптопара, выход для управления внешним твердотельным реле);
- аналоговым (если выход ПИД-регулятора – ЦАП 4...20 мА или 0...10 В).
Аварийная сигнализация о выходе регулируемой величины за заданные пределы
Терморегулятор ОВЕН ТРМ10 контролирует нахождение регулируемой величины в заданных пределах. Прибор выдает аварийный сигнал по различным условиям относительно текущего значения измеренной величины. Эти условия аварийной сигнализации задаются пользователем при настройке.
Сигнализация об обрыве контура регулирования (LBA)
Эта функция позволяет определить аварию в контуре регулирования. Прибор контролирует скорость регулируемой величины и выдает сигнал, если при подаче максимального управляющего воздействия измеряемое значение регулируемой величины не меняется в течение определенного времени.
Схемы подключения
Общая схема подключения ОВЕН ТРМ10
Схемы подключения выходного устройства 1 (ВУ1)
Схемы подключения выходного устройства 2 (ВУ2)
Комплект поставки
- Прибор ТРМ10-Х.У2
- Уплотнительная прокладка*
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Комплект крепежных элементов*
- Шаблон-трафарет для отверстий щитовых корпусов*
* Доступна для типов корпусов Щ1, Щ2, Щ5.
