ТРМ12-Д.У3.РР
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы

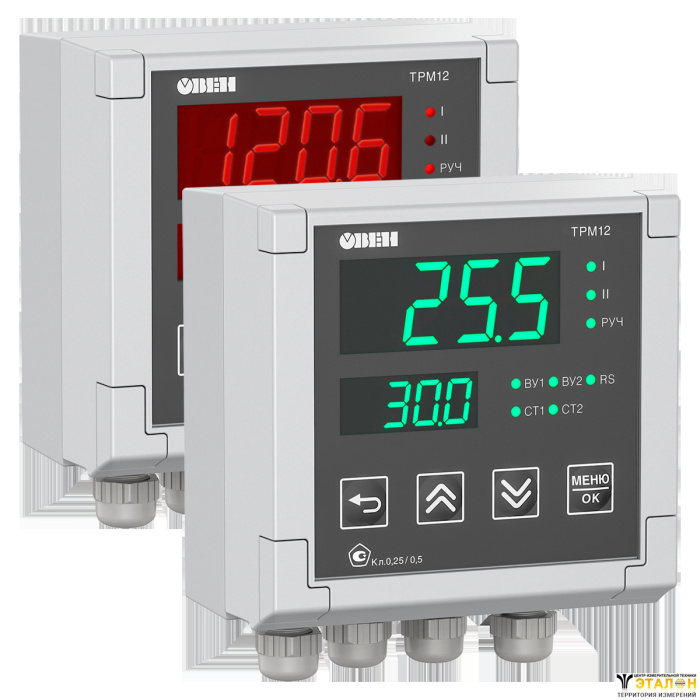

Терморегулятор ОВЕН ТРМ12 предназначен для автоматического регулирования температуры в системах отопления и ГВС. Применяется в составе шкафа управления индивидуального теплового пункта (ИТП и ЦТП) и систем управления котельных. Регулятор отопления и ГВС поддерживает температуру по заданной уставке или отопительному графику.
ОВЕН ТРМ12 является популярным решением для задач сегмента ЖКХ: систем газового и парового отопления, управления температурой контура ГВС, регулирования отопления по наружной температуре, управления газовыми горелками, управления шиберными задвижками в дымоходах; а также для задач пищевой промышленности: в теплообменниках пастеризаторов, системах регулировки температуры и влажности при производстве колбас и мясных изделий, варочных и сушильных шкафах.
Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.
- Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т.п.
- Вычисление разности, суммы, отношения и корня из разности двух измеряемых величин.
- Измерение и регулирование расхода по перепаду давления на стандартных сужающих устройствах (диафрагма, сопло и трубка Вентури) без применения дифманометра.
- ПИД-регулирование управляемой величины с использованием:
- электропривода запорно-регулирующего (КЗР) или трехходового клапана;
- задвижки с аналоговым входом 4…20 мА или 0…10 В в автоматическом, ручном и дистанционном режимах.
- Автонастройка ПИД-регулятора для настройки коэффициентов.
- Подключение датчика положения задвижки ко входу 2.
- График отопления по уличной температуре.
- Дистанционный пуск и остановка ПИД-регулятора.
- Сигнализация об обрыве в цепи регулирования (LBA).
- Встроенный интерфейс RS-485 (протокол Modbus ASCII/RTU).
- Защита настроек для разных групп специалистов.
Преимущества
от -40 до + 50 С.
переменное напряжение 90...264 В.
Основные технические характеристики
Параметр | Значение | |||
Напряжение питания переменного тока | ~90…264 В (номинальное 230В) | |||
Частота напряжения питания | 50, 60 Гц | |||
Потребляемая мощность | не более 10 ВА | |||
Напряжение встроенного источника питания нормирующих преобразователей | 24 ± 2,4 В (только для исполнения без RS-485) | |||
Максимально допустимый ток источника питания | 50 мА | |||
Универсальные входы | ||||
Количество универсальных входов | 2 | |||
Функции входа 1 | Измерительный | |||
Функции входа 2 | Измерительный (в том числе датчик положения) | |||
Дополнительный (дистанционный пуск и останов регулирования) | ||||
Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» | |||
Время опроса входа: | Не более 1 секунды | |||
Предел основной приведенной погрешности измерения: | ||||
- для термоэлектрических преобразователей с включенной компенсацией холодного спая | ±0,5 % | |||
- для остальных видов датчиков | ±0,25 % | |||
Выходные устройства | ||||
Количество выходных устройств | 2 | |||
Типы выходных устройств | Р, К, С, Т, И, У | |||
Корпус | ||||
Щитовой Щ1 | 96×96×53 мм, IP54* | |||
Щитовой Щ2 | 96×48×100 мм, IP54* | |||
Щитовой Щ5 | 48×48×103 мм, IP54* | |||
Настенный Н | 110×129×69 мм, IP66** | |||
DIN-реечный | 90×88×59 мм, IP20 | |||
* со стороны передней панели
** подтверждено испытаниями в независимой аккредитованной лаборатории, см протокол 28/23
Условия эксплуатации | ||||
Температура окружающего воздуха | –40...+50 °С | |||
Атмосферное давление | 84...106,7 кПа | |||
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | Не более 85 % | |||
Характеристики измерительных датчиков
Характеристики измерительных датчиков | ||||
Обозначение | Тип датчика | Диапазон измерений | Разрешающая способность | |
Термопреобразователи сопротивления | ||||
C 50 | ТСМ (Cu50) W100=1.426 | –50…+200 °С | 0,1 °С | |
50 C | ТСМ (50М) W100=1.428 | –180…+200 °С | 0,1 °С | |
P 50 | ТСП (Pt50) W100=1.385 | –200…+850 °С | 0,1 °С | |
50 P | ТСП (50П) W100=1.391 | –200…+850 °С | 0,1 °С | |
C100 | ТСМ (Cu100) W100=1.426 | –50…+200 °С | 0,1 °С | |
100C | ТСМ (100М) W100=1.428 | –180…+200 °С | 0,1 °С | |
P100 | ТСП (Pt100) W100=1.385 | –200…+850 °С | 0,1 °С | |
100P | ТСП (100П) W100=1.391 | –200…+850 °С | 0,1 °С | |
100n | ТСН (100Н) W100=1.617 | –60…+180 °С | 0,1 °С | |
C500 | ТСМ (Cu500) W100=1.426 | –50…+200 °С | 0,1 °С | |
500C | ТСМ (500М) W100=1.428 | –180…+200 °С | 0,1 °С | |
P500 | ТСП (Pt500) W100=1.385 | –200…+850 °С | 0,1 °С | |
500P | ТСП (500П) W100=1.391 | –200…+850 °С | 0,1 °С | |
500n | ТСН (500Н) W100=1.617 | –60…+180 °С | 0,1 °С | |
C 1.0 | ТСМ (Cu1000) W100=1.426 | –50…+200 °С | 0,1 °С | |
1.0 C | ТСМ (1000М) W100=1.428 | –180…+200 °С | 0,1 °С | |
P 1.0 | ТСП (Pt1000) W100=1.385 | –200…+850 °С | 0,1 °С | |
1.0 P | ТСП (1000П) W100=1.391" | –200…+850 °С | 0,1 °С | |
1.0 n | ТСН (1000Н) W100=1.617 | –60…+180 °С | 0,1 °С | |
C 53 | ТСМ (53М) W100=1.426 (гр. 23) | –50…+200 °С | 0,1 °С | |
Термоэлектрические преобразователи | ||||
tC. L | термопара ТХК (L) | –200…+800 °С | 0,1 °С | |
tC. J | термопара ТЖК (J) | 0…+900 °С | 0,1 °С | |
tC. n | термопара ТНН (N) | –200…+1300 °С | 0,2 °С | |
tC.HA | термопара ТХА (K) | –200…+1300 °С | 0,2 °С | |
tC. S | термопара ТПП (S) | 0…+1600 °C | 0,2 °С | |
tC. r | термопара ТПП (R) | 0…+1600 °C | 0,2 °С | |
tC. b | термопара ТПР (В) | +600…+1800 °C | 0,2 °С | |
tC.A1 | термопара ТВР (А-1) | +1000…+2500 °С | 0,4 °С | |
tC.A2 | термопара ТВР (А-2) | +1000…+1800 °C | 0,2 °С | |
tC.A3 | термопара ТВР (А-3) | +1000…+1800 °C | 0,2 °С | |
tC. t | термопара ТМК (Т) | –200…+400 °С | 0,1 °С | |
tC.dL | Typ.L (DIN 43710)* | 0…+900 °С | 0,1 °С | |
tC. E | ТХКн (Е) | -200...+900 °С | 0,1 °С | |
Пирометры | ||||
Plr.1 | Пирометр РК-15 | +400… +1500 °С | 0,1 °С | |
Plr.2 | Пирометр РК-20 | +600… +2000 °С | 0,1 °С | |
Plr.3 | Пирометр РС-20 | +900… +2000 °С | 0,1 °С | |
Plr.4 | Пирометр РС-25 | +1200… +2500 °С | 0,1 °С | |
Унифицированные сигналы | ||||
i 0.5 | ток 0…5 мА | 0…100 % | 0,01 мА | |
i 0.20 | ток 0…20 мA | 0…100 % | 0,01 мА | |
i 4.20 | ток 4…20 мА | 0…100 % | 0,01 мА | |
U -5.5 | напряжение –50…+50 мВ | 0…100 % | 0,01 мВ | |
U 0.1 | напряжение 0…1 В | 0…100 % | 0,1 мВ | |
Характеристики выходных устройств | ||||
Обозначение | Тип выходного устройства (ВУ) | Электрические характеристики | ||
Р | электромагнитное реле | Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,9. Ток не более 3 А при постоянном напряжении не более 30 В | ||
К | транзисторная оптопара n-p-n типа | Постоянный ток не более 400 мА при постоянном напряжении не более 60 В | ||
С | симисторная оптопара | Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В | ||
И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки | ||
У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В | ||
Т | выход для управления твердотельным реле | Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В | ||
Подробности о типах и назначении различных выходных устройств указаны в справочнике Глоссарии и часто задаваемые вопросы, раздел «Выходные устройства (ВУ)».
Функциональная схема
Универсальные измерительные входы
Терморегулятор ОВЕН ТРМ12 имеет два универсальных входа для подключения датчиков следующих типов:
- термопреобразователей сопротивления ТСМ 50М, 100М; ТСП 50П, 100П, Pt100, Pt1000 и др.
- термопар ТХК(L), TXA(К), THH(N), ТЖК(J), ТПП(S), ТПП(R), ТПР(В) и др.;
- датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА и напряжения 0…1 В.
Использование входа 2 в качестве дополнительного для дистанционного управления
К дополнительному входу (вход 2) ТРМ12 можно подключить внешнюю кнопку для дистанционного пуска/остановки регулирования.
Использование входа 2 для подключения датчика положения задвижки
Ко входу 2 ТРМ12 можно подключить датчики положения задвижки следующих типов:
- резистивный 0,1…4 кОм;
- токовый 0...20 мА.
Цифровая фильтрация и коррекция входного сигнала
ОВЕН ТРМ12 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика («сдвиг», «наклон»), а для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.
ПИД-регулятор
Прибор ОВЕН ТРМ12 осуществляет ПИД-регулирование измеренной или вычисленной величины, управляя:
- электроприводом запорно-регулирующего (КЗР) или трехходового клапана (при этом ПИД-регулятор должен иметь два однотипных дискретных выхода – э/м реле, транзисторные оптопары, симисторные оптопары, выходы для управления внешним твердотельным реле);
- задвижкой с аналоговым входом (при этом ПИД-регулятор должен иметь один выход ЦАП 4…20 мА или 0…10 В).
Управление может осуществляться в автоматическом, ручном и дистанционном режимах.
Настройка коэффициентов ПИД-регулятора на объекте осуществляется автоматически (автонастройка).
Аварийная сигнализация о выходе регулируемой величины за заданные пределы
Терморегулятор ОВЕН ТРМ12 контролирует нахождение регулируемой величины в заданных пределах. Прибор выдает аварийный сигнал по различным условиям относительно текущего значения измеренной величины. Эти условия аварийной сигнализации задаются пользователем при настройке.
При работе с аналоговой задвижкой аварийный сигнал можно подать на второй (свободный) выход прибора, к которому подключается какое-либо сигнальное устройство (лампа, звонок и т.п.).
Сигнализация об обрыве контура регулирования (LBA)
Эта функция позволяет определить аварию в контуре регулирования. Прибор контролирует скорость регулируемой величины и выдает сигнал, если при подаче максимального управляющего воздействия измеряемое значение регулируемой величины не меняется в течение определенного времени.
Схемы подключения
Общая схема подключения ОВЕН ТРМ12
Схемы подключения выходного устройства 1 (ВУ1)
Схемы подключения выходного устройства 2 (ВУ2)
Комплект поставки
- Прибор
- Уплотнительная прокладка*
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Комплект крепежных элементов*
- Шаблон-трафарет для отверстий щитовых корпусов*
* Доступна для типов корпусов Щ1, Щ2, Щ5.
