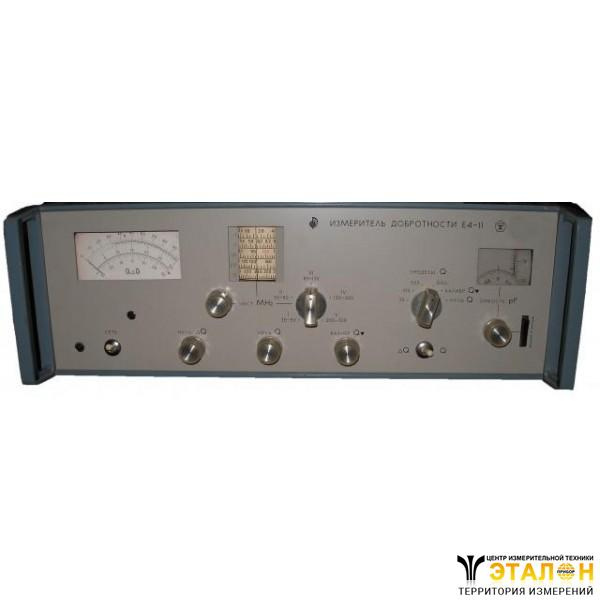

Измеритель добротности Е4-11 (Е411, Е-4-11, Е 4 11, e4-11, Е-411, Е 411, e411, e-4-11, e 4 11, e-411, e 411)
Измеритель добротности Е4-11 обеспечивает измерение эффективной добротности объектов индуктивного характера, а также их собственной емкости и резонансной частоты контура. Путем косвенных измерений можно определить индуктивность измеряемых объектов, емкость, величину тангенса угла потерь конденсаторов, сопротивление двухполюсников.
Принцип работы прибора Е4-11 основан на резонансе напряжения в последовательном резонансном контуре.
Отсчет добротности производится по шкале стрелочного прибора. Величина добротности определяется по максимальному отклонению стрелки при предварительной установке ее на калибровочную метку шкалы.
Технические характеристики приборов измерители добротности Е4-11:
Диапазон частот - 30МГц-300МГц;
Диапазон измерения добротности Е4-11 - 10-1000;
Пределы измерения - 0-30, 0-100, 0-300, 0-1000;
Погрешность генератора по частоте - ?1%;
Емкость измерительного конденсатора - 8пФ-105пФ;
Погрешность градуировки измерительного конденсатора на частоте 1000Гц - не более ±(0,005С+0,5)пФ;
Габариты Е4-11 - 180х355х490мм;
Масса - 14,5кг.
