Измеритель модулей коэффициентов передачи и отражения Р2-130

Также этот прибор может называться: Р2130, Р2 130, Р2-1зо, r2-130, r2130, r2 130, p2-130, p2130, p2 130.

Р2-130 измеритель модулей коэффициентов передачи и отражения предназначен для исследования, настройки и испытания СВЧ узлов, посредством наблюдения частотных характеристик КСВН, модулей коэффициентов передачи и отражения на экране ЭВМ с цифровым отсчетом измеряемых величин.

Сфера применения: в радиоэлектронике, связи, приборостроении, измерительной технике.

Технические характеристики Р2-130:

Диапазон частот - от 0,01 ГГц до 18 ГГц.

Полоса перестройки - от 0,025 ГГц до 17,9 ГГц.

Модуль коэффициента отражения:

Диапазон измерения:

- для канала 7/3,04 мм - от 0,02 до 1;

- для канала 3,5/1,52 мм - 0,025 до 1.

Пределы допускаемых погрешностей измерения для канала 7/3,04 мм:

- от 0,1 ГГц до 6 ГГц - ±(0,18Г²+0,2);

- от 6 ГГц до 12 ГГц - ±(0,16Г²+0,25);

- от 12 ГГц до 18 ГГц - ±(0,11Г²+0,35).

Пределы допускаемых погрешностей измерения для канала 3,5/1,52 мм:

- от 0,1 ГГц до 6 ГГц - ±(0,16Г²+0,25);

- от 6 ГГц до 18 ГГц - ±(0,11Г²+0,05).

КСВН:

Диапазон измерения Р2-130:

- для канала 7/3,04 мм - от 1,03 до 5;

- для канала 3,5/1,52 мм - от 1,07 до 5.

Пределы допускаемых погрешностей измерения для канала 7/3,04 мм (при KctU не более 2):

- от 0,1 ГГц до 6 ГГц - ±(3KctU+1);

- от 6 ГГц до 12 ГГц - ±5KctU;

- от 12 ГГц до 18 ГГц - ±(5KctU+5).

Пределы допускаемых погрешностей измерения для канала3,5/1,52 мм (при KctU не более 2):

- от 0,1 ГГц до 6 ГГц - ±5KctU;

- от 6 ГГц до 18 ГГц - ±(5KctU+5).

Модуль коэффициента передачи:

Диапазон измерения Р2-130:

- от 0,1 ГГц до 12 ГГц - от +30 дБ до -50 дБ;

- от 12 ГГц до 18 ГГц - от +30 дБ до -40 дБ.

Пределы допускаемых погрешностей измерения для канала 7/3,04 мм:

- от 0,1 ГГц до 6 ГГц - ±(0,03А+0,2);

- от 6 ГГц до 18 ГГц - ±(0,05А+0,5).

Пределы допускаемых погрешностей измерения для канала 3,5/1,52 мм:

- от 0,01 ГГц до 18 ГГц - ±(0,05А+0,5).

Волновое сопротивление измерительного тракта измерителя Р2-130 - 50 Ом.

Измерительный канал - 7/3,04; 3,5/1,52.

Средняя наработка на отказ - 10 000 ч.

Напряжение питания - 220±22 В.

Мощность, потребляемая измерителем без ЭВМ - не более 300 В?А.

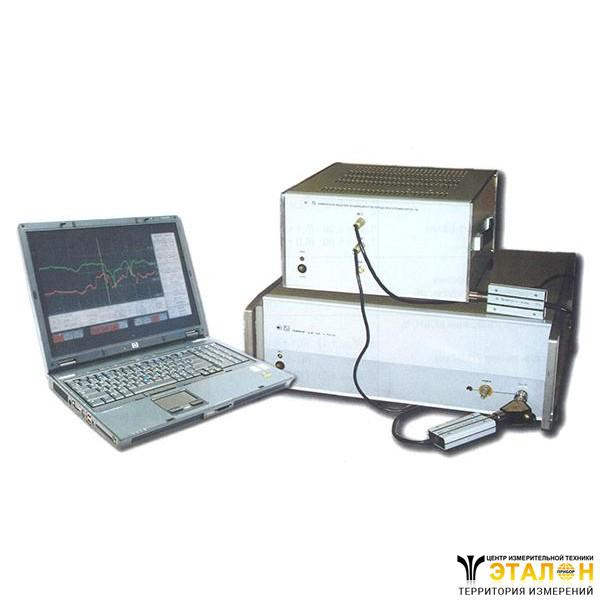

Прибор Р2-130 состоит из генератора (ГКЧ) и преобразователя аналого-измерительного (ПАИ) для обработки измеряемых сигналов и управления генератором.

Габаритные размеры:

- ГКЧ - 488?173?505 мм;

- ПАИ - 310?173?310 мм.

Масса:

- ГКЧ - не более 23,5 кг;

- ПАИ - не более 12 кг.

Измерители Р2-130 позволяют производить:

- измерение модуля коэффициента отражения или коэффициента стоячей волны по напряжению (КСВН);

- измерение модуля коэффициента передачи (ослабления или усиления);

- одновременное наблюдение и измерение амплитудно-частотных характеристик (АЧХ) коэффициентов передачи и отражения;

- сравнение АЧХ двух узлов.

Работа Р2-130 основана на принципе рефлектометра - раздельного выделения измерительных сигналов: прошедшего через измеряемый СВЧ четырехполюсник и отраженного от его входа, преобразования их в опорный и измеряемые сигналы, формирование напряжений, пропорциональных этим сигналам и дальнейшего дискретного преобразования этих напряжений с целью цифровой обработки и индикации измеряемых величин.
