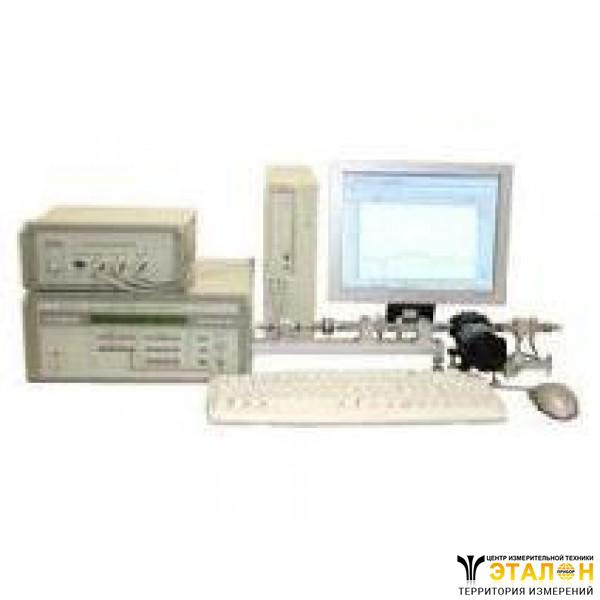

Измеритель модулей коэффициентов передачи и отражения Р2-136
Также этот прибор может называться: Р2136, Р2 136, r2-136, r2136, r2 136, p2-136, p2136, p2 136.
Р2-136 измеритель модулей коэффициентов передачи и отражения предназначен для панорамного измерения:
- модулей коэффициентов передачи и отражения;
- коэффициента стоячей волны по напряжению (КСВН) коаксиальных сверхвысокочастотных (СВЧ) устройств каналов с воспроизведением их частотных зависимостей с цифровым отсчетом результатов измерения на экране ЭВМ.
Технические характеристики Р2-136:
Диапазон частот:
- каналы 7/3,04 мм; 3,5/1,52 мм - от 0,01 ГГц до 6ГГц;
- канал 16/6,95 мм - от 0,01 ГГц до 5ГГц;
- канал 16/4,6 мм - от 0,01 ГГц до 3ГГц.
Полоса перестройки - от 0,005 ГГц до 5,99 ГГц.
Пределы допускаемых погрешностей измерения частоты - ±10-5 (f+0,3).
КСВН:
Диапазон измерения Р2-136:
- для канала 7/3,04 мм - от 1,03 до 5;
- для канала 3,5/1,52 мм - от 1,07 до 5;
- для канала 16/6,95 мм - от 1,07 до 5.
Диапазон измерения для канала 16/4,6 мм:
- от 0,01 ГГц до 2 ГГц - от 1,07 до 5;
- от 2 ГГц до 3 ГГц - от 1,1 до 5.
Пределы допускаемых погрешностей измерения:
- для канала 7/3,04 мм - ±(3KctU+1);
- для канала 3,5/1,52 мм - ±5KctU;
- для канала 16/6,95 мм - ±(3KctU+1).
Пределы допускаемых погрешностей измерения для канала 16/4,6 мм:
- от 0,01 ГГц до 2 ГГц - (3KctU+1);
- от 2 ГГц до 3 ГГц - ±5KctU.
Модуль коэффициента отражения:
Диапазон измерения:
- для канала 7/3,04 мм - от 0,02 до 1;
- для канала 3,5/1,52 мм - от 0,025 до 1;
- для канала 16/6,95 мм - от 0,025 до 1;
- для канала 16/4,6 мм - от 0,025 до 1.
Пределы допускаемых погрешностей измерения Р2-136:
- для канала 7/3,04 мм - ±(0,12Г2+0,02);
- для канала 3,5/1,52 мм - ±(0,16Г2+0,025);
- для канала 16/6,95 мм - ±(0,16Г2+0,025);
- для канала 16/4,6 мм - ±(0,16Г2+0,025).
Модуль коэффициента передачи:
Диапазон измерения:
- для канала 7/3,04 мм; 3,5/1,52 мм; 16/6,95 мм - от -50 дБ до +30 дБ;
- для канала 16/4,6 мм - от -40 дБ до +30 дБ.
Пределы допускаемых погрешностей измерения - ±(0,03|А|+0,2) дБ
Волновое сопротивление измерительного тракта измерителя Р2-136 - 50 Ом; 75 Ом.
Измерительный канал:
- при 50 Ом - 7/3,04 мм; 3,5/1,52 мм; 16/6,95 мм;
- при 75 Ом - 16/4,6 мм.
Напряжение питания - 220 В.
Частота - 50 Гц.
Мощность, потребляемая измерителем без ЭВМ - не более 300 В·А.
Прибор Р2-136 состоит из синтезатора частот (ГКЧ), преобразователя аналого-измерительного (ПАИ), ЭВМ, внешних СВЧ узлов.
Габаритные размеры:
- ГКЧ - 488×173×505 мм;
- ПАИ - 488×173×505 мм.
Масса:
- ГКЧ - не более 21,5 кг;
- ПАИ - не более 13,5 кг.
Измерители Р2-136 позволяют производить:
- измерение КСВН или модуля коэффициента отражения;
- измерение модуля коэффициента передачи (ослабления и усиления);
- одновременное наблюдение и измерение амплитудно-частотных характеристик (АЧХ) коэффициентов передачи и отражения;
- запись результатов в файл;
- вывод результатов измерения в цифровом и графическом виде на принтер;
- сравнение АЧХ двух устройств.
