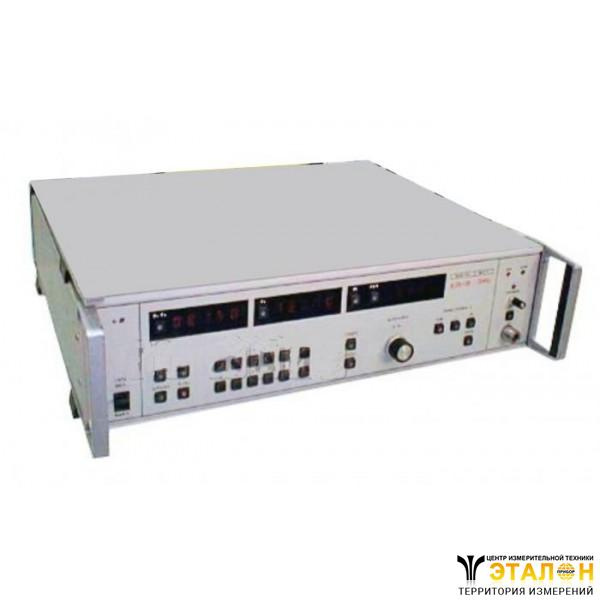

Блок генератора качающейся частоты Я2Р-74 (Я2Р74, Я2Р 74, Я2-Р74, Я2 Р74)
Блок генератора качающейся частоты Я2Р-74 предназначен для использования в качестве источника СВЧ сигнала в составе панорамных измерительных приборов Р2-98, Р2-100, Р2-102, Р2-106 и других.
Приборы предназначены для работы в лабораторных и цеховых условиях, а также в ремонтных мастерских и поверочных органах при температуре окружающей среды от 5?С до 40°С, относительной влажности до 98% при 30°С; могут хранится при температуре от -55°С до +50°С.
Прибор блок генератора качающейся частоты Я2Р-74 имеет возможность включения в КОП для работы на прием. Через КОП можно устанавливать частоту в диапазоне частот ГКЧ , включение и выключение мощности ОВД сигнала.
Технические характеристики приборов блоки генератора качающейся частоты Я2Р-74:
Напряжение питающей сети - 220В±4,4В;
Относительная влажность - 65%±15%;
Окружающая температура - 293К±5К (20?С±5?С);
Диапазон рабочих частот прибора блок генератора качающейся частоты Я2Р-74 - 0,01ГГц-2,14ГГц;
Максимальная полоса качания частоты не менее рабочего диапазона частот, минимальная полоса качания не более 0,5 от максимальной-частоты рабочего диапазона частот;
Пределы допускаемого значения погрешности отсчета и установки частоты - не более ±3кГц в диапазоне частот 0,01ГГц-0,6ГГц и ±0,5% от текущей частоты - свыше 0,6ГГц;
В приборе блок генератора качающейся частоты Я2Р-74 обеспечиваются следующие режимы перестройки и установки частоты:
1) периодический о периодом перестройки 0,08с и 1с;
2) однократный с периодом перестройки 10с;
3) ручной (РПЧ);
4) с наборного поля;
5) ручного качания частоты;
Нестабильность частоты в режиме (4) за 15-минутный интервал времени по истечении 15 минут после перестройки частоты прибора блок генератора качающейся частоты Я2Р-74 - 1?10-2 в диапазоне частот 0,01ГГц-0,3ГГц, с улучшением не менее, чем до 2,5?10-4 в диапазоне частот 1,0ГГц-2,14ГГц;
Ширина спектра в режиме (4) на уровне минус 10дБ амплитуды сигнала несущей частот не превышает 1МГц;
Уровень стабилизированной в полном рабочем диапазоне частот выходной мощности прибора блок генератора качающейся частоты Я2Р-74 на согласованную нагрузку в режиме АРМ, при работе от внутреннего преобразователя сигнала ошибки - не менее 10мВт(среднее значение) с неравномерностью относительно среднего значения не более ±1,2дБ;
Регулировка уровня стабилизированной выходной мощности ГКЧ н менее 15 дБ относительно максимального стабилизированного уровня.
Погрешность системы АРМ относительно частотной характеристики внешнего преобразователя сигнала ошибки не более ±0,45дБ;
КСВН выхода прибора блок генератора качающейся частоты Я2Р-74 в режиме АРМ от собственного преобразователя сигнала ошибки - не более 1,5;
ГКЧ обеспечиваются следующие режимы работы:
1) непрерывная генерация;
2) внутренняя амплитудная модуляция меандром частотой 100кГц;
3) внешняя частотная модуляция сигналами частотой 0,1кГц-250кГц;
Глубина внутренней амплитудной модуляции не менее 15дБ;
Остаточная ЧМ в режиме (4) на выходе прибора блок генератора качающейся частоты Я2Р-74 но превышает 1МГц;
Уровень гармонических составляющих на выходе ГКЧ не более:
1) минус 25дБ в диапазоне частот 0,01ГГц-2,14ГГц и 8,15ГГц-18,00ГГц;
2) минус 36дБ в диапазоне частот 2,0ГГц-8,3ГГц;
Электрическая изоляция между цепями сетевого питания и корпусом прибора блок генератора качающейся частоты Я2Р-74 выдерживает без пробоя испытательное напряжение 1,5кВ синусоидальной формы частотой 50Гц в нормальных условиях и 0,9кВ при повышенной влажности;
Электрическое сопротивление между контактом защитного заземления и корпусом ГКЧ - не более 0,5 Ом;
Электрическое сопротивление изоляции между цепями сетевого питания и корпусом прибора блок генератора качающейся частоты Я2Р-74 не менее:
1) в нормальных условиях 20 МОм;
2) при повышенной температуре окружающего воздуха 5 МОм;
3) при повышенной влажности окружающего воздуха 1 МОм;
Напряжение индустриальных радиопомех, создаваемых прибором блок генератора качающейся частоты Я2Р-74, не превышает:
- 80дБ на частоте от 0,15МГц до 1МГц;
- 70дБ на частота от 1МГц до 5МГц;
- 60дБ на частоте от 5МГц до 30МГц;
ГКЧ обеспечивает свои характеристики по истечении времени установления рабочего режима, равного 15 минутам;
Прибор блок Я2Р-74 генератора качающейся частоты допускает непрерывную работу в рабочих условиях в течение времени не менее 16 часов при сохранении своих технических характеристик;
Примечание. Время непрерывной работы не включает в себя время установления рабочего режима ГКЧ;
Прибор блок генератора качающейся частоты Я2Р-74 сохраняет свои технические характеристики при питании его от сети переменного тока напряжением 220В±32В частотой 50Гц;
Мощность, потребляемая ГКЧ от сети питания при номинальном напряжении - не превышает 160В?А;
Уровень сверхвысокочастотных (СВЧ), излученийдаваемых ГКЧ - не более 1?10-9Вт/см2 на расстоянии 1м от ГКЧ;
Прибор блок генератора качающейся частоты Я2Р-74 обеспечивает интерфейсные функции в соответствии с таблицей 1;
Таблица 1 Интерфейсные функции прибора блок генератора качающейся частоты Я2Р-74
Обозначение функции | Наименование функции | Функциональные возможности |
СП1 | Синхронизация приема | Все |
П2 | Приемник | Основной приемник |
Программирование по частоте выходного сигнала;
Наработка на отказ прибора блок генератора качающейся частоты Я2Р-74 должна быть не менее 7500 часов;
Среднее время ремонта не более 10 часов;
Вероятность отсутствия скрытых отказов не менее 0,9 за межповерочный интервал 18 месяцев при среднем коэффициенте использования 0,23;
Масса одного прибора блок генератора качающейся частоты Я2Р-74 должна быть не более 16кг;
Габаритные размеры - 133x475x488 мм.
