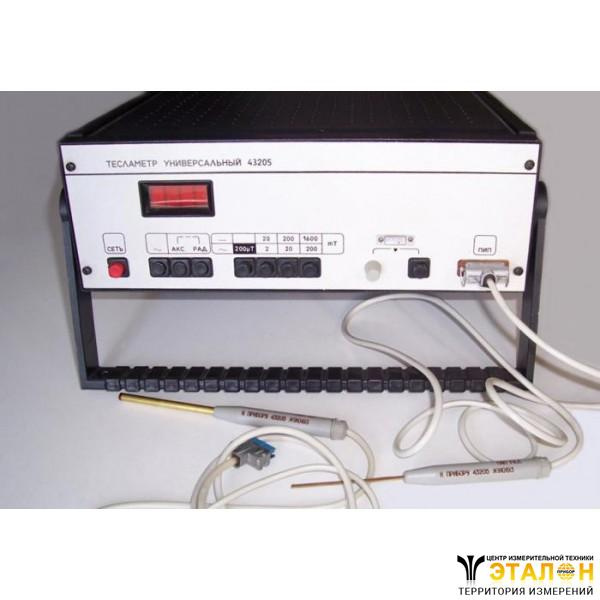

Тесламетр 43205 универсальный цифровой
Предназначен для измерения:
- радиальной составляющей индукции постоянного магнитного поля (0-1500мТл, ±0,5%)
- радиальной составляющей среднеквадратического значения синусоидальной формы переменного магнитного поля (0-100мТл, ±4%);
- осевой составляющей индукции постоянного поля (0-19,99мТл, ±2,5%)).
Тесламетр 43205 универсальный (в дальнейшем прибор) предназначен для измерений: радиальной составляющей индукции постоянного магнитного поля и среднеквадратического значения синусоидальной формы переменного магнитного поля с помощью первичного преобразователя толщиной не более 0,95 мм; осевой составляющей индукции постоянного магнитного поля с помощью первичного преобразователя диаметром 6 мм.
Соединение первичных преобразователей с входным разъемом прибора Тесламетр 43205 осуществляется гибкими кабелями длиной 1,5м.
Выбор диапазона измерений и вида измеряемой индукции - ручной. Определение полярности индукции постоянного магнитного поля и ее индикация прибором Тесламетр 43205 - автоматические.
Значения климатических факторов по ГОСТ 22261-82, группа 2 и ГОСТ 15150-69, условия УХЛ 4.2. Индукция радиальной составляющей постоянного и переменного магнитных полей измеряется с помощью первичного измерительного преобразователя ПИП-РАД, выполненного в виде зонда. Индукция осевой составляющей постоянного магнитного поля измеряется с помощью первичного измерительного преобразователя ПИП-АКС, выполненного в виде зонда.
Внимание! Приложение механических усилий к измерительным частям первичных измерительных преобразователей недопустимо!
Рабочие условия применения прибора Тесламетр 43205 приведены в табл. 1.
Тесламетры 43205
Таблица 1.
Влияющая величина | Значение влияющей величины |
Температура окружающего воздуха, °С | 10-35 |
Относительная влажность воздуха при 25, °С, % | 80 |
Атмосферное давление, кПа (мм рт.ст. ) | 84 - 106,7 (630-800) |
Напряжение питающей сети, В | 198 - 242 |
Частота питающей сети, Гц | 49,5 - 50,5 |
Форма кривой измеряемой индукции переменного магнитного поля | Синусоидальная с коэффициентом гармоник не более 5 % |
Технические характеристики
Диапазоны измерений и соответствующие им пределы допускаемых значений основной погрешности в нормальных условиях применения приведены в табл.2
Таблица 2.
Род измеряемой величины | Диапазон измерений, мТл | Предел допускаемого значения основной погрешности, % |
Индукция постоянного магнитного поля | Радиальная составляющая | 0 - 19,99мТл | ±[0,5+0,5(|Вк/Вх|-1)] |
0 - 199,9мТл |
0 - 1500мТл |
Осевая составляющая | 0 - 19,99мТл | ±[2,5+2,5(|Вк/Вх|-1)] |
Радиальная составляющая среднеквадратического значения индукции переменного магнитного поля | 0-199мкТл | ±[6+6(|Вк/Вх|-1)] |
0 - 1,99мТл | ±[4+4(|Вк/Вх|-1)] |
0 - 19,9мТл |
0 - 100мТл |
Вк - конечное значение установленного диапазона измерений;
Вх - значение измеряемой величины.
Диапазоны частот измеряемой индукции переменного магнитного поля приведены в табл.3 .
Таблица 3.
Конечное значение диапазона измерений | Нормальная область частот, Гц | Рабочая область частот, Гц |
199мкТл | 45 - 55 | 45 - 1000 |
1,99мТл; 19,9мТл; 100мТл | 45 - 55 | - |
Нормальные условия применения приведены в табл.4
Таблица 4.
Влияющая величина | Нормальное значение (нормальная область значений) |
Температура окружающего воздуха, °С | 20±5 |
Относительная влажность окружающего воздуха, % | 30-80 |
Атмосферное давление, кПа (мм рт.ст.) | 84-106,7(630-800) |
Частота питающей сети, Гц | 50±0,5 |
Частота измеряемой индукции магнитного поля, Гц | 45-55 |
Напряжение питающей сети переменного тока, В | 220±4,4 |
Форма кривой переменного напряжения питающей сети | Синусоидальная с коэффициентом гармоник не более 5 % |
Внешнее постоянное магнитное поле | Магнитное поле Земли |
Форма кривой измеряемой индукции переменного магнитного поля | Синусоидальная с коэффициентом гармоник не более 2 % |
Предел допускаемого значения дополнительной погрешности прибора Тесламетр 43205, вызванной изменением температуры окружающего воздуха от нормальной до крайних значений рабочих температур, равен пределу допускаемого значения основной погрешности на каждые 10 °С изменения температуры.
Предел допускаемого значения дополнительной погрешности, вызванной изменением частоты индукции переменного магнитного поля от Нормальной до любого значения в пределах рабочей области частот (табл. 3), равен пределу допускаемого значения основной погрешности.
Предел допускаемого значения дополнительной погрешности, вызванной изменением коэффициента гармоник измеряемого сигнала от нормального значения до величины не более 5%, равен пределу допускаемого значения основной погрешности.
Предел допускаемого значения дополнительной погрешности, вызванной изменением напряжения питающей сети от нормального до любого значения в пределах рабочей области, равен пределу допускаемого значения основной погрешности.
Цифровое отсчетное устройство прибора Тесламетр 43205 индицирует: результат измерения величины индукции постоянного магнитного поля на 3,5 -разрядном цифровом отсчетном устройстве;
результат измерения величины индукции переменного магнитного поля на 2,5-разрядном цифровом отсчетном устройстве; положение десятичной запятой;
знак "-" при отрицательной полярности измеряемой величины индукции постоянного магнитного поля; при положительной полярности знак не индицируется.
Примечание. Измеряемая величина магнитной индукции принята положительной, если вектор магнитной индукции направлен в плоскость измерительной части зонда со стороны маркировочной метки (для ПИП-РАД) или торец измерительной части зонда (для ПИП-АКС). В ПИП-РАД маркировочная метка указывает и место расположения преобразователя Холла в зонде. В ПИП-АКС преобразователь Холла расположен в торце зонда.
Время установления рабочего режима не более 30 мин. Время установления показаний прибора Тесламетр 43205 не более 3 с. Продолжительность непрерывной работы прибора 8 ч. с перерывом до повторного включения 1ч. Мощность, потребляемая от питающей сети, не более 30 ВА.
Габаритные размеры корпуса прибора 380х317х133 мм.
Габаритные размеры прибора с ручной для переноски 380х341х180 мм. Масса прибора не более 8 кг.
Прибор в любой из диапазонов измерений выдерживает в течение 1 мин действие перегрузки, значение которой не превышает конечного значения последующего диапазона измерений, но не более 120 % от конечного значения в наибольших диапазонах измерений.
Тесламетр 43205 восстанавливаемый, однофункциональный. Средняя наработка на отказ не менее 3000 ч , установленная безотказная наработка не менее 300 ч.
Критерии отказов: выход основной погрешности за допускаемые пределы. Среднее время восстановлении работоспособного состояния не более 24 ч. Полный средний срок службы не менее 8 лет,
Установленный срок службы не менее 4 лет. Критерии предельного состояния: технико-экономическая нецелесообразность производства ремонта (восстановления), т.е. если прямые затраты на ремонт превышают цену прибора.
В приборе содержится следующее количество драгоценных металлов:
золота - 0,466 г,
серебра - 3,625 г.
