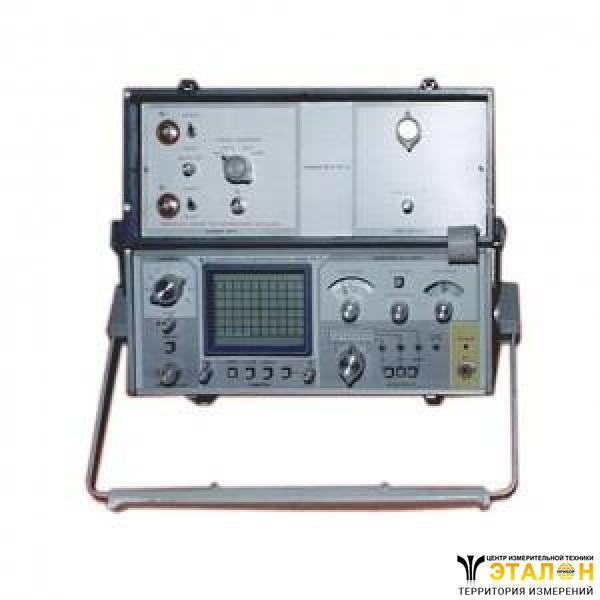

Измеритель параметров линии передач Р5-13 (Р513, Р 5 13, Р-5-13, p5-13, Р-513, Р 513, Р5 13, p513, p5 13, p-5-13, p-513, p 513, p5 13)
Измеритель параметров линии передач Р5-13 предназначен для измерения расстояния (временной задержки) до неоднородности или повреждения, оценки характера повреждений и неоднородностей волнового сопротивления на симметричных и несимметричных протяженных кабелях (30 Ом-200 Ом).
Технические характеристики приборов измерители параметров линии передач Р5-13:
Диапазон измерения расстояния до неоднородности - (с одно-, двух-, пятикратной растяжкой от 0,5м/дел до 1000м/дел) - 0м-100м, 0м-1000м, 0м-10000м;
Погрешность измерения расстояния прибора измеритель параметров линии передач Р5-13:
- ±1 - по шкале отсчетного устройства;
- ±5 - по шкале ЭЛТ;
Погрешность установки коэффициента укорочения (в пределах 1-2,5) - ±1%;
Затухание отраженного сигнала прибора измеритель параметров линии передач Р5-13 - не менее 80дБ;
Время нарастания аппаратурной функции - не более 4нс;
Единичный перепад напряжения амплитудой - не менее 1В;
Видеоимпульс примерно прямоугольной формы прибора измеритель параметров линии передач Р5-13:
- амплитуда не менее 3В;
- длительность - 0,05мкс-5мкс (регулируется плавно);
Уровень подавляемых периодических помех - не менее 20дБ (20Гц-1000Гц, 20Гц-100Гц);
Выходное сопротивление прибора измеритель параметров линии передач Р5-13 - 30 Ом-200 Ом;
Питание:
- от сети переменного тока - напряжение 220В, частота 50Гц или 400Гц, потребляемая мощность 25В?А;
- от сети постоянного тока - напряжение 12,6В, потребляемая мощность 15Вт;
- от автономного источника - сменный блок аккумуляторов;
Габаритные размеры базового блока (с блоками генератора и питания) - 120х304х377мм;
Масса:
- прибора измеритель параметров линии передач Р5-13 - 9кг;
- блока аккумуляторов - 3кг.
