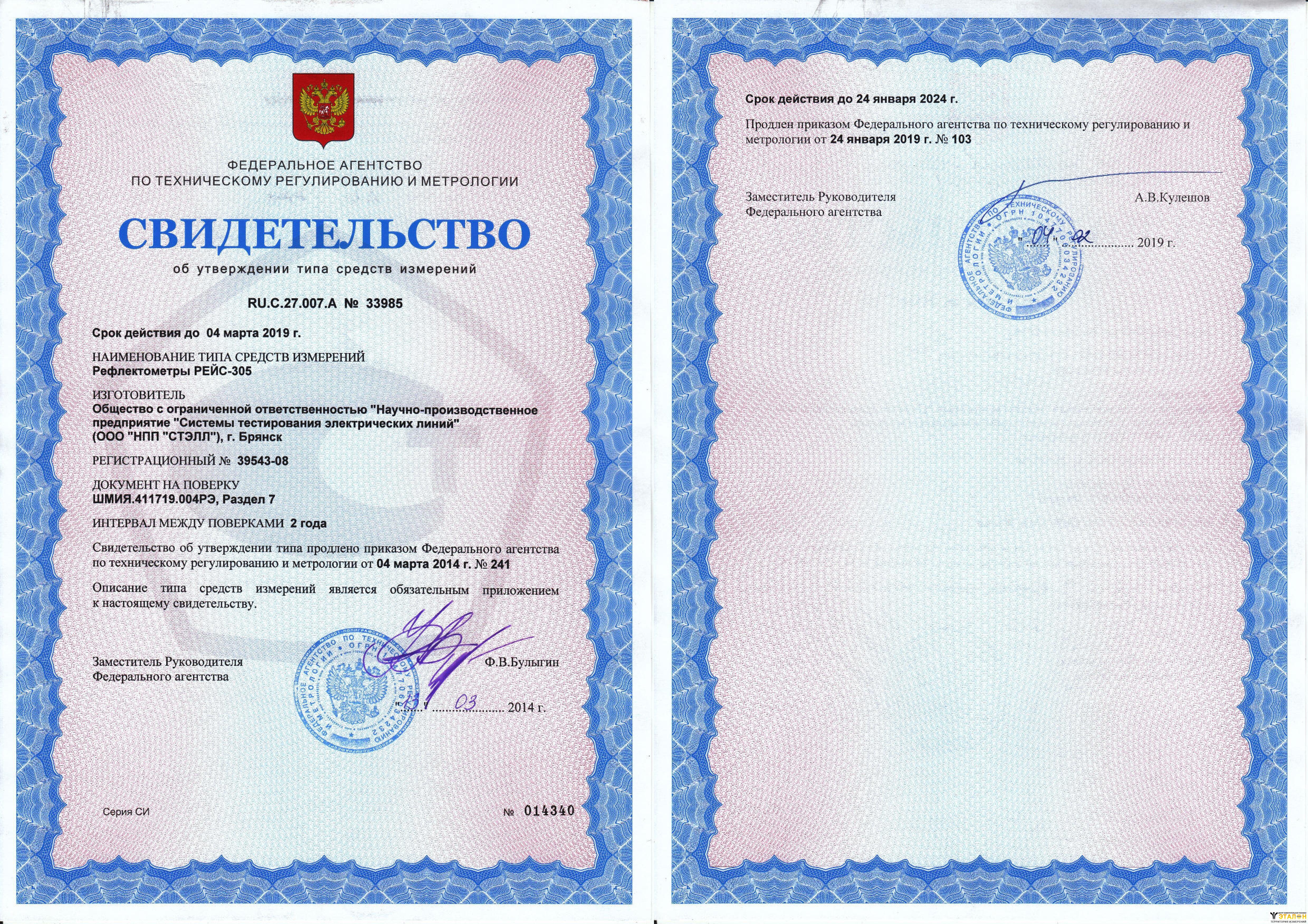

Госреестр РФ

39543-08

Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе

Бесплатная доставка от 50000₽

Безналичный расчет для юридических лиц

Самовывоз со склада компании ЭТАЛОНПРИБОР

Более 350 брендов

Самые лучшие
цены

Техническая
документация

Быстрая доставка
по России

Сервисный
центр

Описание
Доставка и оплата
Гарантия и возврат
Отзывы
Сервис

Описание

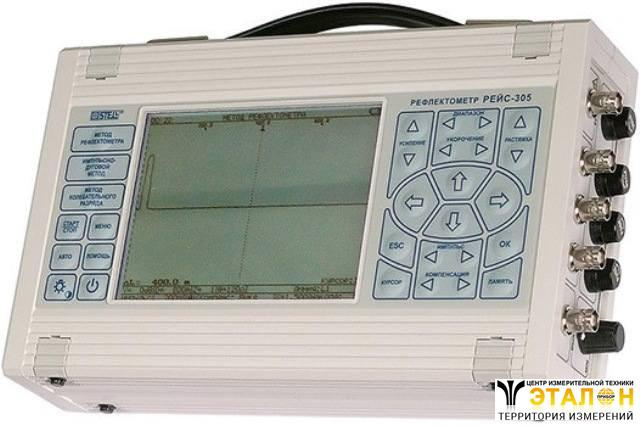

Цифровой рефлектометр «РЕЙС-305» представляет собой малогабаритное, но при этом мощное устройство, специально разработанное для обнаружения любых повреждений в силовых кабельных линиях. Он является полнофункциональной измерительной системой, позволяющей проводить диагностику кабелей следующими методами:

импульсная рефлектометрия;
метод колебательного разряда;
импульсно-дуговой метод.

Области применения рефлектометра «РЕЙС-305»:

обнаружение повреждений в силовых кабельных системах с помощью трех методов, а также в других кабельных линиях минимум одним методом (импульсная рефлектометрия);
особо эффективным прибор является при использовании в электротехнических кабельных лабораториях;
эксплуатация и обслуживание линий электропередачи промышленных предприятий, железных дорог, электростанций, нефтепроводов, водного и воздушного транспорта;
паспортизация кабельных линий;
проверка состояния кабельных систем, в том числе с помощью определения «мерцающих» повреждений;
обслуживание различных кабельных сетей во всех отраслях народного хозяйства;
изготовление и продажа кабелей.

Особенности цифрового рефлектометра «РЕЙС-305»

Фактически в одном корпусе реализовано три прибора: мощный импульсный рефлектометр, измеритель по импульсно-дуговому методу, а также измеритель расстояния до места повреждения кабеля методом колебательного разряда. Модель характеризуется низкой инструментальной погрешностью, которая не превышает 0,2 %.

Рефлектометр «РЕЙС-305» очень удобен и прост в применении за счет возможности быстрого переключения между различными методами измерения, а также благодаря прямому управлению всем основным функционалом без выхода в меню. Специальная форма зондирующего импульса обеспечивает высокую разрешающую способность.

Кроме того, прибор гарантирует наглядность измерений за счет отображения рефлектограмм, режимов работы, измеренных характеристик, комментариев и подсказок пользователю на большом жидкокристаллическом экране с подсветкой. Яркость и контрастность изображения можно регулировать.

Рефлектометр «РЕЙС-305» отличается малым энергопотреблением. Питание идет от встроенных аккумуляторов, бытовой электросети переменного тока или бортовой сети автомобиля 12 В.

Параметр	Значение
Частота калибрационных меток	От 3998 до 4002 кГц
Диапазоны измеряемых расстояний до места повреждения или конца линии (при коэффициенте укорочения 1,500)	200; 400; 800; 1600; 3200; 6400; 12800; 25600; 51200 м
Пределы допускаемых значений основной приведенной погрешности измерения расстояния на диапазоне 200 м (от конечного значения)	±0,4% (на уостальных диапазонах ±0,2%)
Пределы допускаемых значений приведенной погрешности измерения расстояния в рабочих условиях применения в диапазоне 200 м (от конечного значения)	±0,8 % (в остальных диапазонах ±0,4 %)
Диапазон устанавливаемых значений коэффициента укорочения	От 1 до 7 с дискретностью установки коэффициента укорочения 0,001
Отсчет расстояния	С помощью двух вертикальных курсоров - нулевого и измерительного
Диапазон устанавливаемых значений коэффициента растяжки участка рефлектограммы вокруг активного курсора с кратностью 2 (при коэффициенте укорочения 1,500), м	От 0 до 200 при максимальном значении растяжки 1; от 0 до 400 при максимальном значении растяжки 2; от 0 до 800 при максимальном значении растяжки 4; от 0 до 1600 при максимальном значении растяжки 8; от 0 до 3200 при максимальном значении растяжки 16; от 0 до 6400 при максимальном значении растяжки 32; от 0 до 12800 при максимальном значении растяжки 64; от 0 до 25600 при максимальном значении растяжки 128; от 0 до 51200 при максимальном значении растяжки 128
Амплитуда зондирующего импульса	На нагрузке 50 Ом не менее 6,5 В (повышенная не менее 22 В)
Длительность зондирующего импульса	Регулируется от 20 нс до 25 мкс
Возможность включения импульса компенсации	На диапазонах от 1000 нс и выше
Амплитуда импульса компенсации	На нагрузке 50 Ом не менее 7 В.
Длительность импульса компенсации	От 0 до 15 мкс (Амплитуда зондирующего импульса длительностью менее 20 нс не нормируется)
Выходное сопротивление прибора	От 30 до 700 Ом
Перекрываемое прибором затухание	Не менее 80 дБ
Диапазон усиления	От -12 до 60 дБ
Память	Сохранение до 500 рефлектограмм, в том числе при отсутствии питании
Режимы при работе с памятью	Присвоение имени запоминаемой рефлектограмме до 32 символов; запоминание рефлектограмм с растяжкой; запоминание с усреднением до 255 рефлектограмм; удаление рефлектограмм из памяти; измерение расстояния с помощью двух курсоров; включение растяжки в пределах запомненной рефлектограммы; настройка параметров прибора по параметрам запомненной рефлектограммы; запоминание и удаление до 250 коэффициентов укорочений
Режимы измерения	Нормальный - считывание и отображение текущей рефлектограммы одного из входов L1, L2, L3; сравнение - наложение двух рефлектограмм с любых двух входов или памяти и входа; разность – отображение разности двух рефлектограмм с любых двух входов или между памятью и входом; раздельный – отображение рефлектограммы канала L1-L2, L1-L3
Способы запуска при использовании импульсно-дугового метода	Ожидание дуги – однократный запуск от первого входного сигнала, после нажатия кнопки старт/стоп; автозапуск – автоматический запуск от каждого входного сигнала
Способы запуска при использовании метода колебательного разряда	Ожидание разряда – однократный запуск от первого входного сигнала, после нажатия кнопки старт/стоп; автозапуск – автоматический запуск от каждого входного сигнала
Общие характеристики
Отображение информации	Рефлектограммы и результаты их обработки - в графическом виде; режимы, параметры и информация - в алфавитно-цифровом и символьном видах
Обеспечение технических характеристик	Не более 2 минут по истечении времени установления рабочего режима
Прибор допускает непрерывную работу в рабочих условиях применения при сохранении своих технических характеристик в пределах норм	Течение времени не менее 8 ч при питании от внешнего источника постоянного тока
Прибор сохраняет свои технические характеристики при питании	От 10 гальванических элементов или аккумуляторов типа АА напряжением от 10,2 до 14 В; от источника постоянного тока напряжением от 11 до 15 В
Ток, потребляемый прибором от источника постоянного тока	Не более 0,5 А, при номинальном напряжении 12 В
Средняя наработка на отказ	Не менее 6000 ч
Гамма - процентный ресурс прибора	Не менее 10000 ч при g = 90 %
Габаритные размеры прибора	275 х 166 х 70 мм
Масса прибора со встроенными элементами питания	Не более 2,5 кг
Масса прибора в потребительской таре	Не более 5 кг

Комплект поставки

Комплект поставки РЕЙС-305

№	Наименование	Количество
1	Цифровой рефлектометр РЕЙС-305	1
2	Кабель соединительный 2 м	3
3	Кабель синхронизации	1
4	Кабель поверки	1
5	Кабель присоединительный	1
6	Кабель питания 12 В	1
7	Универсальный блок питания-зарядки	1
8	Предохранитель ВП2Б-1 0,25 А 250 В	4
9	Предохранитель ВП2Б-1 1А 250 В	1
10	Сумка	1
11	Руководство по эксплуатации	1
12	Формуляр	1
