Фильтр разделительный СТЭЛЛ-10 это дополнительный прибор к импульсным рефлектометрам, позволяющий измерять кабельные сети под напряжением до 250В. СТЭЛЛ-10 был разработан для использования с рефлектометрами фирмы СТЭЛЛ: РЕЙС-45, РЕЙС-50, РЕЙС-100, РЕЙС-105, РЕЙС-205, РЕЙС-305, РЕЙС-405 и СТЭЛЛ-4500. Может использоваться с другими рефлектометрами. Обычно все измерения рефлектометрами проводятся на обесточенных кабелях. Однако на практике иногда возникает необходимость провести измерения в работающих кабельных сетях, без разъединения абонентов друг от друга. Для решения этой задачи служит «Фильтр разделительный СТЭЛЛ-10».
Принцип работы прибора СТЭЛЛ-10 заключается в частотном разделении спектров сигналов рефлектометра и рабочих частот силовых кабельных линий. При подключении фильтра к линии под напряжением более 50 вольт на приборе светится соответствующий светодиод.

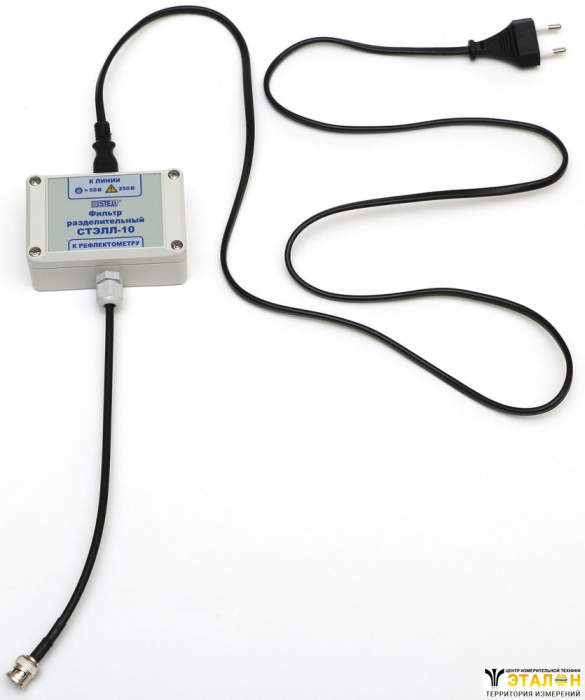

СТЭЛЛ-10 имеет два кабеля подключения: один кабель со стандартной вилкой – для подключения в розетки электрической сети, второй кабель с двумя хорошо изолированными разъемами типа «Крокодил» – для подключения к различным шинам и проводам.
Параметр | Значение |
Допустимое напряжение на измеряемой линии | не более 250В |
Индикация наличия напряжения на линии | свыше 50В |
Питание | не требуется |
Время непрерывной работы в нормальных условиях | не ограничено |
Вес | не более 0,15 кг |
Диапазон рабочих температур | -30....+50 ºС |
Габаритные размеры | 96 х 65 х 40 мм |
№ | Наименование | Количество |
1 | Фильтр разделительный СТЭЛЛ-10 | 1 |
2 | Кабель присоединительный с 2-мя разъемами типа «крокодил» | 1 |
3 | Кабель присоединительный с сетевой вилкой | 1 |
4 | Паспорт | 1 |
