ИППП-3

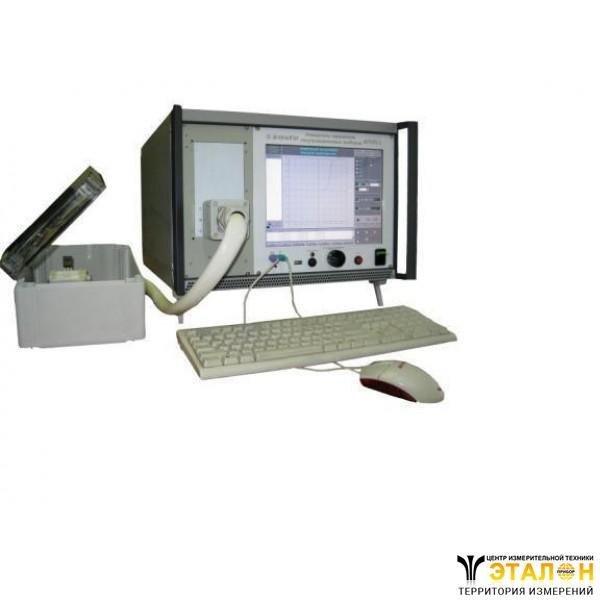

Измеритель параметров полупроводниковых приборов ИППП-3

Также этот прибор может называться: ИППП3, ИППП 3.

Измеритель параметров полупроводниковых приборов ИППП-3 предназначен для измерения и автоматизации контроля электрических параметров полупроводниковых приборов повышенной мощности, анализа их функциональных зависимостей и отображения вольтамперных характеристик исследуемого объекта в виде графиков и таблиц, расчёта на их основе стандартных параметров исследуемого объекта, формирования и заполнения отчета о полученных результатах.

Среди основных функций приборов измерители ИППП-3 выделяют:

- однократное измерение ВАХ по внутреннему или внешнему сигналу запуска развертки;

- динамическое отображение графика ВАХ, при регулировке напряжения повторяющейся развертки вручную;

- ограничение тока и напряжения на электродах объекта тестирования по заранее установленным порогам в каналах C, B, S;

- отображение измеренных и расчётных характеристик в виде графиков и таблиц, а также их сохранение в электронном виде;

- формирование отчета по результатам измерения, расчета и допускового контроля параметров с указанием признака годности;

- наличие библиотеки стандартных тестов для измерения параметров стандартных полупроводниковых приборов, а также возможность создания новой библиотеки, путем задания параметров условий измерения;

- возможность создания собственных моделей измерения и собственного архива эталонных графиков с возможностью наложения эталонной ВАХ на измеренную характеристику;

- измерение по маркерам, построение касательной;

- инверсия полярности осей Х и Y.

Технические характеристики ИППП-3:

Канал С:

Диапазоны напряжения:

- нормальное - до 2000 В;

- выходное - от 0,05 В до 2000 В;

Диапазоны тока:

- нормальное - до 10 А.

- выходной - от 1 нА до 20 А.

Минимальный дискрет:

- напряжение - 0,2 мВ;

- ток - 0,005 нА.

Погрешность измерения:

- напряжение - ±1,5%;

- ток - от ±1,5% до ±10%.

Диапазон длительности импульсов - от 0,2 мс до 2 мс.

Сопротивление ИППП-3 - от ±0,07 Ом до 4800 Ом.

Сигналы развёртки:

- полуволна синусоидального напряжения (10 мс);

- три периода синусоидального напряжения (60 мс);

- импульсы возрастающей амплитуды;

- ступенчатоизменяющееся (постоянное) напряжение.

Канал B:

Диапазоны измерителей:

- напряжение - ±1 В до ±40 В;

- ток - от ±40 нА до ±10 А.

Минимальный дискрет:

- напряжение - 0,5 мВ;

- ток - 0,02 нА.

Погрешность измерения ИППП-3:

- напряжение - ±1,5%;

- ток - от ±1,5%.

Вид выходного сигнал тока (напряжения):

- ступенчатоизменяющийся со смещением;

- импульсные ступеньки с импульсным смещением;

- постоянный уровень.

Генератор ступеней тока (напряжения) измерителя параметров ИППП-3:

Наличие десятикратного уменьшения.

Количество ступеней - от 0 до 10.

Ступени:

- ток - от 2 нА/ступ до 0,5 А/ступ;

- напряжение - от 50 мВ/ступ до 2 В/ступ.

Диапазон смещения - ±10.

Максимальный постоянный выходной:

- ток - ±2,5 А;

- напряжение - ±40 В.

Выходное сопротивление - не менее 10¹⁰ Ом.

Канал E ИППП-3:

Нулевой потенциал (общий).

Канал S:

Диапазоны:

- напряжение - ±1 В до ±40 В;

- ток - от ±40 нА до ±10 мА.

Минимальный дискрет измерителя:

- напряжение - 0,5 мВ;

- ток - 0,02 нА.

Погрешность измерения:

- напряжение - ±1,5%;

- тока - от ±1,5%.

Интерфейс - USB, Ethernet.

Габаритные размеры - 470x330x570 мм.

Масса - не более 37 кг.

Условия эксплуатацииИППП-3:

Температура окружающей среды - от 5º С до 40º С.

Относительная влажность воздуха, при температуре 25º С - до 80%.

Напряжение сети переменного тока - 230 В.

Частота сети переменного тока - 50 Гц.

Потребляемая мощность измерителей - не более 450 В·А.
