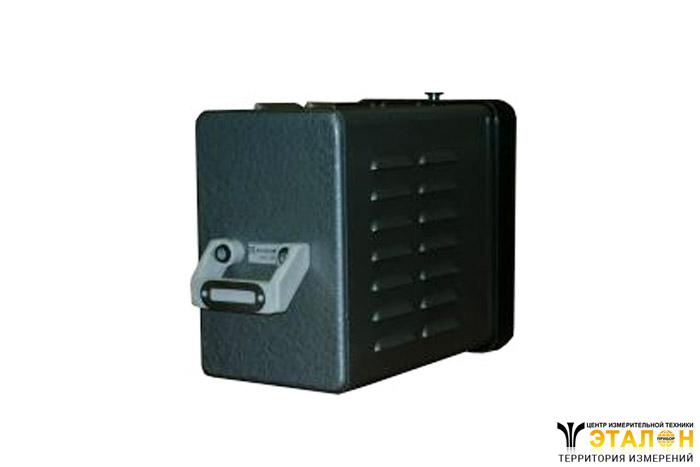

Фильтры путевые ФП АЛС-2М предназначены для эксплуатации в составе аппаратуры рельсовых цепей ЦАБ-М с централизованным размещением в релейных шкафах автоблокировки для согласования передающих устройств частотой АЛС с кабельной линией.
Название параметра | Номера выводов | Величина параметра |
Электрическая емкость, мкФ | 42-21 | от 9,0 до 11,0 включ. |
42-41 | от 3,60 до 4,40 включ. | |
42-43 | от 1,80 до 2,20 включ. | |
42-81 | от 0,90 до 1,10 включ. | |
42-83 | от 0,90 до 1,10 включ. | |
42-71 | от 0,42 до 0,52 включ. | |
42-72 | от 0,42 до 0,52 включ. | |
Индуктивность, мГн | 42-11 | от 80 до 115 включ. |
42-13 | от 38 до 57 включ. | |
42-22 | от 19 до 34 включ. | |
42-62 | от 12 до 23 включ. | |
42-61 | от 9 до 16 включ. | |
Сопротивление первичной обмотки переменному току, Ом | 42-11 | от 100 до 130 включ. |
Примечание – Сопротивление первичной обмотки переменному току фильтра ФП-АЛС-2М1 проверяется только на рабочей частоте (125±2) Гц. |
Выводы | 42-13 | 42-22 | 42-62 | 42-61 |
Напряжение, В | от 28,3 до 31,3 включ. | от 21,9 до 24,3 включ. | от 17,9 до 19,8 включ. | от 15,0 до 16,6 включ. |
ФП-АЛС-2М1 предназначен для работы при температуре окружающего воздуха от -40 до +65 °С (вид климатического исполнения У, категория размещения 2 по ГОСТ 15150).
