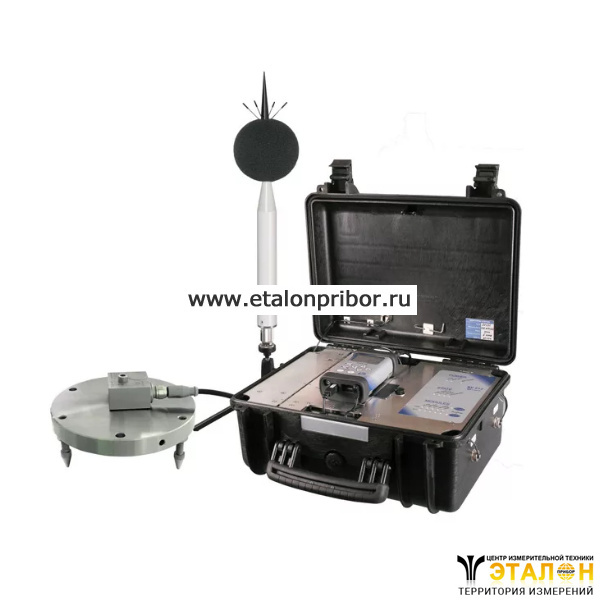

SV 258 cтанция мониторинга вибрации и шума четырехканальная

SV 258 — станция длительного мониторинга вибрации и шума в уличных условиях с возможностью дистанционного управления и передачи данных на большое расстояние.

Станция предназначена для измерения вибрации различных строительных конструкций: зданий, мостов, тоннелей.

SV 258 позволяет длительно контролировать шумовую и вибрационную ситуацию на строительных площадках, полигонах, карьерах, в производственных помещениях.

Преимущества SV 258:

Виброметр

В режиме виброметра одновременно выполняются измерения по четырём каналам всех вибрационных параметров: СКЗ, Пик, Пик-Пик виброускорения, виброскорости, виброперемещения с различными частотными коррекциями.

Анализатор спектра

В режиме анализатора спектра одновременно по всем четырём каналам выполняется 1/1 или 1/3 октавный спектральный анализ в частотном диапазоне от 1 Гц до 20 кГц.

Дополнительно в этом режиме может быть выполнен узкополосный частотный анализ на базе БПФ (быстрого преобразования Фурье).

Результаты спектрального анализа могут быть использованы для выявления доминирующих частот при сравнении с нормативными значениями.

Шумомер (дополнительный режим)

Параллельно с измерениями вибрации станция позволяет выполнять измерения акустических параметров либо одновременно по всем четырём, либо по любому заданному каналу или их комбинациям.

Измерение шума может быть выполнено с применением частотных фильтров А, С, Z и постоянной времени экспоненциального усреднения Fast, Slow, Impulse в трёх профилях.

Защита для работы в уличных условиях

Станция создана для работы в уличных условиях и имеет специальную защиту от воздействия дождя, снега, перепада температур, тряски и ударов по корпусу.

Все разъемы для подключения кабелей удовлетворяют требованиям так называемого «military» стандарта, а сама конструкция станции имеет защиту IP65.

Контроль метеоусловий при измерениях

SV 258 позволяет подключать к ней метеостанции, что даёт возможность параллельно с результатами измерений вибрации и шума контролировать параметры окружающей среды: температуру, влажность, атмосферное давление, скорость и направление ветра, количество выпавших осадков.

Различные способы питания и зарядки аккумуляторов

Питание станции может осуществляться от различных источников: как от сети 220 В через пылевлагозащищенный блок питания, так и от штатной кислотно-свинцовой аккумуляторной батареи, ёмкость которой может быть легко увеличена за счёт подключения дополнительных внешних батарей.

Станция оснащена интеллектуальной системой управления аккумуляторами, что позволяет подключать к ней без дополнительных контроллеров солнечные панели для автономной подзарядки батарей.

Микрофон и его защита от внешнего воздействия среды

В качестве первичного преобразователя для измерения шума используется преполяризованный микрофон МК255.

Для его защиты от внешнего воздействия погодных условий и перепада температур должен применяться комплект уличной защиты микрофона SA 277.

Микрофон в точке измерения фиксируется с помощью мачты SA 206, позволяющей менять высоту установки от одного до четырех метров.

Акселерометр и его защита от внешнего воздействия среды

В качестве первичного преобразователя для измерения вибрации используется малошумный, трёхосевой пьезоэлектрический акселерометр SV84 или SV85.

Корпус этого акселерометра имеет защиту от внешнего воздействия различных погодных условий, что позволяет использовать его без дополнительной защиты. Помимо этого, контур заземления датчика изолирован как от поверхности крепления, так и от корпуса станции.

Для установки акселерометра в точке измерения применяется платформа SA 208A.

Постоянная связь и устойчивое соединение оператора со станцией

Для удаленной связи оператора со станцией используется сервер SvanNet.

Этот сервер обеспечивает подключение к станции где бы оператор не находилися и с любого устройства: персонального компьютера, мобильного телефона или планшета.

Дистанционное управление и получение результатов измерений

Для дистанционного управления и получения данных станция оснащена 3G модемом для подключения в сети Интернет и контроллером, управляющим всеми её режимами работы.

Гибкость в работе

Отличительной особенностью станции SV 258 является модульность её конструкции, обеспечивающей гибкость в применении. Возможности станции могут наращиваться за счёт отдельного или совместного подключения различных модулей.

Основной элемент станции — четырёхканальный виброметр, шумомер, анализатор спектра SVAN 958. Он легко вынимается из станции и может быть использован в качестве самостоятельного прибора.

Программа «SvanPC++»

«SvanPC++» — функциональное программное обеспечение, предназначенное для поддержки всех измерительных приборов фирмы SVANTEK серии SV10x, SVAN95x и SVAN97x.

Функциональные возможности заложенные в программе делают каждый прибор простым в применении, при этом увеличивают его возможности и расширяют область применения.

Чтобы избежать избыточности и предоставить любому пользователю только те возможности, которые ему необходимы для работы, программное обеспечение «SvanPC++» разделено на несколько специализированных модулей в зависимости от области применения.

Базовый модуль программы «SvanPC++ View» может дополняться специализированными модулями, предоставляющими пользователю дополнительные функции в конкретной области применения.

Таким образом к базовому модулю программы можно подключить следующие программы:

• «SvanPC++EM» — экологический мониторинг окружающей среды;
• «SvanPC++BA» — архитектурная и строительная акустика;
• «SvanPC++RC» — удаленная связь с приборами;
• «SvanPC++Wave» — анализ формы волны.
