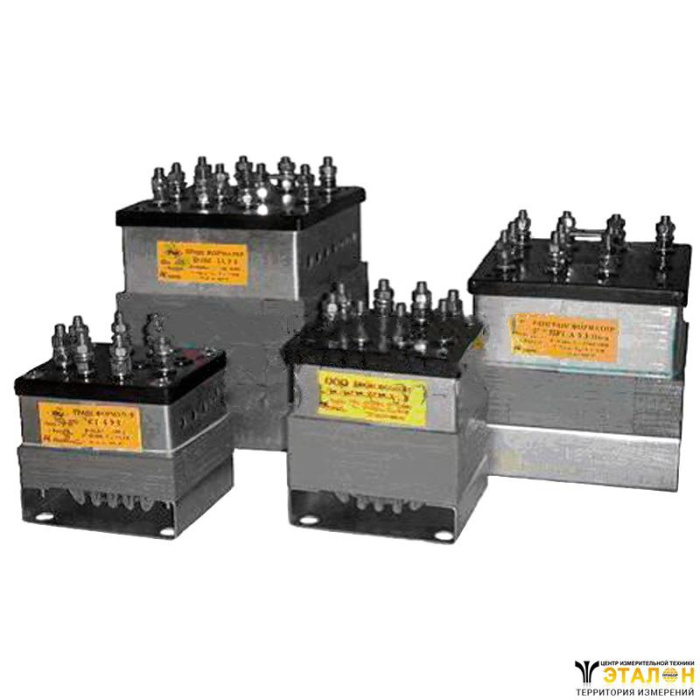

Трансформаторы автоблокировочные для железных дорог предназначены для питания цепей автоблокировки и сигнализации в электрических сетях переменного тока частоты 25 и 50 Гц на железных дорогах.
Наименование | ПОБС | ПРТ | ПРТ | ПТ | ПТ | СОБС | СОБС | СОБС |
Номинальная частота, Гц | 50 | 25 | 25 | 25 | 25 | 50 | 50 | 50 |
Номинальная потребляемая мощность, ВА | 300 | 65 | 65 | 65 | 65 | 135 | 135 | 16 |
Номинальное напряжение первичной обмотки, В | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
Ток первичной обмотки при номинальном напряжении, А | 1,5 | 0,35 | 0,35 | 0,35 | 0,35 | 0,7 | 0,7 | 0,11 |
Номинальное напряжение вторичной обмотки при холостом ходе, В | 45,75 | 12,75 | 12,75 | 63,45 | 126,9 | 40,5 | 37,6 | 15,3 |
Ток вторичных обмоток, А | 5,7 | 5,42 | 5,4 | 1,1 | 0,54 | 2,5 | 3,86 | 1,25 |
Ток холостого хода, А | 0,1 | 0,075 | 0,075 | 0,075 | 0,75 | 0,04 | 0,04 | 0,018 |
Номинальное напряжение вторичной обмотки при нагрузке, В | 44 | 12 | 12 | 60 | 120 | 38 | 34,9 | 13,9 |
Напряжение короткого замыкания, % | 17,5 | 23 | 23 |
|
| 17,5 | 17,5 | 20 |
КПД, % | 92 | 91 | 91 |
|
| 91 | 91 | 82 |
Габариты, мм | 172,5х160х140 | 114,5х97х92 | ||||||
Масса, кг | 10,2 | 7,9 | 7,9 | 7,8 | 7,8 | 7,75 | 7,75 | 2,1 |
Наименование | СТ-5А-1 | СТ-6А-1 | ПТМ-А-1 | СТ-4 | СТ-5 | СТ-6 |
Номинальная частота, Гц | 50 | 50 | 50 | 50 | 50 | 50 |
Номинальная потребляемая мощность, ВА | 25 | 40 | 35 | 16 | 25 | 40 |
Номинальное напряжение первичной обмотки, В | 220 | 220 | 220 | 220 | 220 | 220 110 |
Ток первичной обмотки при номинальном напряжении, А | 0,16 | 0,195 | 0,2 | 0,11 | 0,16 | 0,195 |
Номинальное напряжение вторичной обмотки при холостом ходе, В | 16 | 16 | 8,09 | 15,3 | 16 | 16,2 |
Ток вторичных обмоток, А | 2,1 | 2,5 | 5 | 1,15 | 1,7 | 2,74 |
Ток холостого хода, А | 0,025 | 0,05 | 0,012 | 0,018 | 0,025 | 0,05 |
Номинальное напряжение вторичной обмотки при нагрузке, В | 14,6 | 14,5 | 7,2 | 13,9 | 14,6 | 14,6 |
Напряжение короткого замыкания, % | 17,5 | 16 | 29 | 20 | 17,6 | 16 |
КПД, % | 86 | 88 | 85 | 75 | 76 | 80 |
Габариты, мм | 129,5х97х92 | 108х121х82 | 121х115х82 | |||
Масса, кг | 2,85 | 2,91 | 2,91 | 1 | 1,3 | 1,8 |
