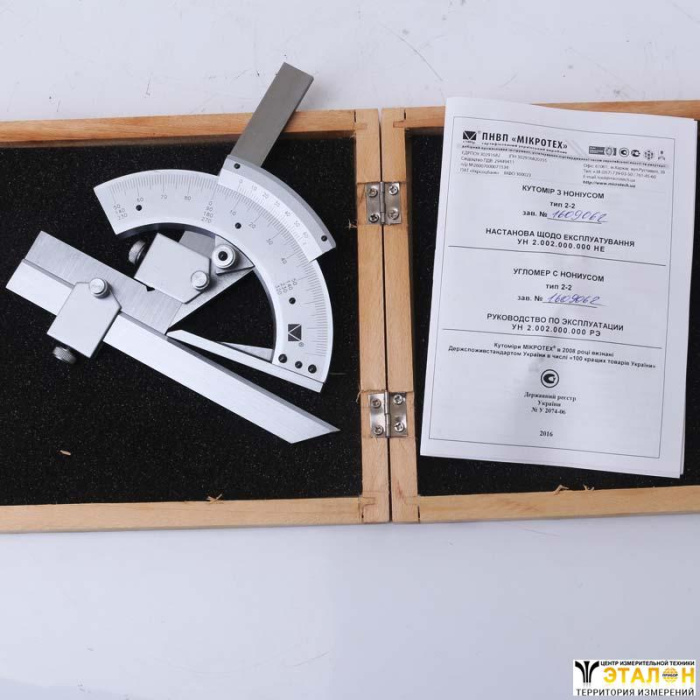

Угломер с нониусом тип 2-2 (УН-127) предназначен для контактных измерений наружных и внутренних углов в достаточно широких пределах.
Диапазон измерения | 0-320 градусов |
Цена деления | 2 угл. мин. |
Погрешность | ±2 угл. мин. |
Длина основания | 150 мм |
Индикация | градуир. |
Проверить совпадение нулевого штриха нониуса с нулевым штрихом шкалы основания, а также последнего штриха нониуса с 29 штрихом шкалы основания, при этом рабочее ребро линейки должно совпадать с рабочей плоскостью измерительной линейки без видимого зазора.
Углы наружные и внутренние измеряют путем применения различных комбинаций сопряжений измерительных элементов (угольника, линейки или сектора с нониусом) со сторонами детали, образующими искомый угол. Поместить основание угломера на поверхность измеряемого изделия; вращая ручку механизма микрометрической подачи при отпущенном стопоре, совместить линейку (угольник) с другой поверхностью. Произвести отсчет угловых величин (нулевой штрих нониуса показывает число градусов, а штрих нониуса, совпадающий со штрихом шкалы основания – число минут).
Перемещение сектора угломера относительно его основания производить только при помощи механизма микрометрической подачи.
Запрещается перемещать сектор угломера при затянутом стопоре.
Применяется в машиностроении и других отраслях промышленности.
