Назначение
Предназначен для визуального отображения измеряемого избыточного давления жидкостей, паров и газов, а также преобразования значения давления в сигнал постоянного тока 4-20мА, c одновременной выдачей цифрового сигнала, в стандарте RS-485 или 10Base-T (Ethernet), во внешнюю систему сбора информации по протоколу MODBUS.
Область применения
Применяются в жилищно-коммунальном хозяйстве, в системах централизованного контроля и управления технологическими процессами на объектах тепло-, водо-, нефте- и газоснабжения, в распределительных сетях, а также в локальных системах автоматизации насосного, компрессорного и другого оборудования.
Отличительные особенности стрелочного манометра АДМ-100.2:
Сокращает расходы на монтаж/наладку/эксплуатацию оборудования за счет уменьшения количества приборов и мест присоединения.
Оптимальное сочетание цена/качество.
Прост в монтаже и наладке.
Стабильные метрологические характеристики.
Значительно упрощает построения систем автоматизации в жилищно-коммунальном хозяйстве, на объектах тепло-, водо-, нефте- и газо-снабжения и т.п.
Для передачи информации в системы диспетчеризации доступна бесплатная версия ОРС-сервера AgavaOPC-Modbus.
Технические характеристики:
Верхний предел измерения 0,25 МПа; 0,4 МПа;0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5; 4,0; 6,0 МПа
Выходной сигнал 4-20 мА.
Напряжение питания от 12 до 24В.
Потребляемый ток до 60мА.
Интерфейс RS-485 для модели АДМ-100.2.1 или ETHERNET для модели АДМ-100.2.2.
Класс точности - 1,5.
Климатическое исполнение УХЛ3.1 по ГОСТ 15150-69 -от -10 до +55 °С.
Защита от воды и пыли IP 20.
Материал штуцера - латунь, материал корпуса – сталь черная материал механизма – латунь, материал рабочей камеры – латунь
Предельное давление перегрузки – 120% от верхнего предела измерений.
Присоединительная резьба к отбору давления М20х1,5; G1/2.
Диаметр корпуса – 100 мм.
Расположение штуцера – радиальное.
Рабочая среда – жидкости и газы, неагрессивные к материалам измерителя.
Измеритель давления АДМ-100.2.1 выпускается в следующих модификациях:
Изделие | Описание | Цена, руб (без НДС) |
АДМ-100.2.1-0,25 | Диапазон: 0...250 кПа, 4-20 мА | 3100 |
АДМ-100.2.1-0,4 | Диапазоны: 0...400 кПа, 4-20 мА | 3100 |
АДМ-100.2.1-0,6 | Диапазоны: 0...600 кПа, 4-20 мА | 3100 |
АДМ-100.2.1-1,0 | Диапазоны: 0...1 МПа, 4-20 мА | 3100 |
АДМ-100.2.1-1,6 | Диапазоны: 0...1,6 МПа, 4-20 мА | 3100 |
АДМ-100.2.1-2,5 | Диапазоны: 0...2,5 МПа | 3100 |
Измеритель давления АДМ-100.2.2 выпускается в следующих модификациях:
Изделие | Описание | Цена, руб (без НДС) |
АДМ-100.2.2-0,25 | Диапазон: 0...250 кПа, 4-20 мА | 3250 |
АДМ-100.2.2-0,4 | Диапазоны: 0...400 кПа, 4-20 мА | 3250 |
АДМ-100.2.2-0,6 | Диапазоны: 0...600 кПа, 4-20 мА | 3250 |
АДМ-100.2.2-1,0 | Диапазоны: 0...1 МПа, 4-20 мА | 3250 |
АДМ-100.2.2-1,6 | Диапазоны: 0...1,6 МПа, 4-20 мА | 3250 |
АДМ-100.2.2-2,5 | Диапазоны: 0...2,5 МПа | 3250 |
Схема внешних электрических соединений АДМ-100.2.1

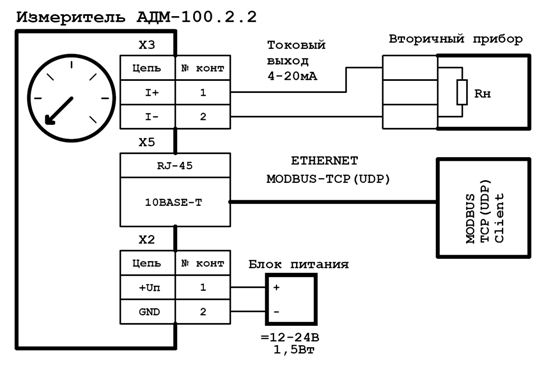

Схема внешних электрических соединений АДМ-100.2.2
