Назначение температурного калибратора ТЕ1090:

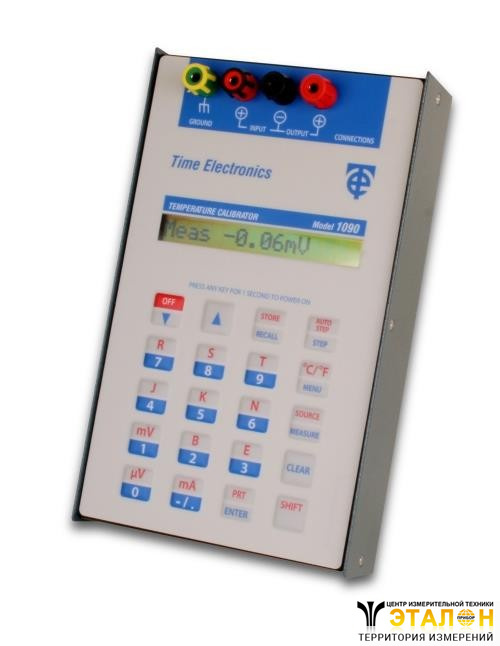

Модель Time Electronics 1090 представляет собой портативное устройство, в котором сочетаются функции измерения и источник опорных сигналов для поверки термопар, термометров сопротивления, мкВ, мВ и мА.
Особенности температурного калибратора ТЕ1090
- измерение/возбуждение 8 типов термопар
- измерение/возбуждение платинового 100 Ом термометра сопротивления
- стандартная кривая ITS 90
- измерение/возбуждение мкВ/мВ/мА
- температура в °С и °F
- автоматический выбор компенсации холодного спая термопар
- запоминание и вызов 10 точек
- функция пошагового или ступенчатого приращения
- сетевое/батарейное питание с автоматическим отключением
- работа с токовыми петлями 4 ÷ 20 мА и 0 ÷ 50 мА 24 В / 60 мА
- питание токовых петель
- прочный футляр для транспортировки / испытательные шнуры
Описание температурного калибратора ТЕ1090
Измерение и моделирование термопар.
Прибор способен измерять и моделировать температуру и мВ характеристики термопар типов J, K, T, R, S, B, N и E
Компенсация холодного спая.
TE1090 может функционировать с подключенной или отключенной внутренней схемой компенсации холодного спая термопар.
Измерение и моделирование 100 Ом платинового термометра сопротивления.
Функция базируется на 0,3850 α стандарте. Диапазон применения составляет –100°С ÷ +800 °С.
Измерение и моделирование опорных сигналов (мкВ, мВ и мА).
Функция измерения: Диапазоны измерений 0 ÷ 30 мВ и 0 ÷ 60 мА. Разрешение составляет, соответственно, 10 мкВ и 10 мкА. Погрешность составляет 0,05% диапазона.
Источник опорных сигналов: Диапазоны 0 ÷ 80 мВ и 0 ÷ 80 мА. Разрешение составляет, соответственно, 5 / 0,5 мкВ и 5 / 0,5 мкА. Погрешность составляет 0,02% диапазона.
Выбор размерности температуры.
Показания дисплея могут быть заданы в °С или °F. Можно также вывести на дисплей эквивалентные значения в мкВ (термопары) и Ом (термометры сопротивления).
Питание (возбуждение) токовых петель постоянным напряжением 24 В.
Токовые петли управления производственным процессом могут быть возбуждены напряжением постоянного тока 24 В с подачей тока до 60 мА в режиме «Milliamp Source» (Источника тока).
Функция пошагового приращения/уменьшения выхода.
Калибратор снабжен функцией пошагового изменения выходного сигнала. С ее помощью выходной сигнал увеличивается или уменьшается на фиксированное значение температуры (только для термопар) или напряжения или тока. Установочное меню позволяет задать три уровня приращения сигнала: 0,1; 1; 10°С (°F) или 1, 10, или 100 мкВ/мкА для напряжения/тока. Меньшее из возможных значений соответствует разрешению и обеспечивает наиболее точное управление выходом. Эта функция особенно ценна при калибровке контроллеров термостатов, которым присущи очень жесткие рамки для гистерезиса.
Вызов данных из встроенной памяти и ручная/автоматическая функция пошагового изменения выхода.
В энергонезависимой памяти калибратора хранится до 10 значений параметров, вызов которых можно осуществить в любое время. Пользователь может осуществить последовательный переход от одного к другому вручную с помощью кнопки пошагового изменения (Step). Можно задать и автоматический режим перехода с длительностью шага от 1 до 10 секунд. Питание осуществляется от шести аккумуляторов стандартным размером АА, которые могут подзаряжаться от внешнего зарядного сетевого устройства (поставляется в стандартной комплектации калибратора). Прибор поставляется в жестком защитном футляре с ремнем для переноски. На футляре предусмотрен карман для инструкции по эксплуатации.
Технические характеристики температурного калибратора ТЕ1090:
Температура
Погрешность измерения
| Тип термопары | Температурный диапазон, °С | Погрешность, °С |
| J | -280 ÷ 580 | 0,7 |
| K | -200 ÷ -150 | 2,5 |
| -150 ÷ 750 | 0,5 | |
| T | -200 ÷ 0 | 1,5 |
| 0 ÷ 400 | 0,4 | |
| R | -50 ÷ 400 | 2,5 |
| 400 ÷ 1750 | 1,0 | |
| S | -50 ÷ 100 | 2,5 |
| 100 ÷ 1750 | 1,0 | |
| B | 110 ÷ 1000 | 2,5 |
| 1000 ÷ 1800 | 1,0 | |
| N | -100 ÷ 890 | 0,6 |
| E | -50 ÷ 40 | 0,4 |
Погрешность моделирования
| Тип термопары | Температурный диапазон, °С | Погрешность, °С |
| J | -210 ÷ 150 | 0,15 |
| 150 ÷ 1200 | 0,3 | |
| K | -270 ÷ 190 | 0,5 |
| 190 ÷ 1250 | 0,4 | |
| T | -200 ÷ 150 | 0,4 |
| 150 ÷ 400 | 0,5 | |
| R | -50 ÷ 800 | 0,5 |
| 800 ÷ 1750 | 2,0 | |
| S | -50 ÷ 850 | 0,4 |
| 850 ÷ 1750 | 2,0 | |
| B | 100 ÷ 1200 | 1,0 |
| 1200 ÷ 1800 | 2,0 | |
| N | -270 ÷ 260 | 0,2 |
| 260 ÷ 1300 | 0,4 | |
| E | -50 ÷ 40 | 0,3 |
Дополнительно нужно учесть погрешность, эквивалентную 1 мкВ из-за паразитной термоЭДС
| Параметр | Значение |
| Измерение тока и напряжения | |
| Напряжение | |
| Диапазон | 0 ± 30 мВ |
| Погрешность | ± 0,05% диапазона ± 1 единица последнего разряда |
| Входное сопротивление | 100 кОм |
| Ток | |
| Диапазон | 0 ± 60 мА |
| Погрешность | ± 0,03% диапазона |
| Входное сопротивление | 0,5 Ом |
| Выход тока и напряжения | |
| Напряжение | |
| Диапазон | 0 ± 80 мВ |
| Погрешность | ± 0,02% диапазона (16 мкВ) |
| Разрешение | 5 мкВ |
| Выходное сопротивление | 10 Ом |
| Примечание: для выходных сигналов менее 8 мкВ автоматически задается повышенное разрешение 0,5 мкВ. Погрешность в этой части диапазона уменьшается до ± 3 мкВ | |
| Ток | |
| Диапазон | 0 ± 80 мА |
| Погрешность | ± 0,02% диапазона (16 мкА) |
| Разрешение | 5 мкА |
| Максимальная нагрузка | 300 Ом/80 мА; 480 Ом/50 мА; 1,2 кОм / 20 мА (при напряжении возбуждения 24 В) |
| Примечание: для выходных сигналов менее 8 мА автоматически задается повышенное разрешение 0,5 мкА. Погрешность в этой части диапазона уменьшается до ± 8 мкА | |
| Приращение/уменьшение | |
| Три уровня приращения сигнала: 0,1; 1; 10°С (°F) или 1, 10, или 100 мкВ/мкА для напряжения/тока. Меньшее из возможных значений соответствует разрешению и обеспечивает наиболее точное управление выходом. | |
| Питание (возбуждение) токовых петель постоянным напряжением 24 В | |
| Токовые петли управления производственным процессом могут быть возбуждены напряжением постоянного тока 24 В с подачей тока силой до 60 мА в режиме «Milliamp Source» (Источника тока). | |
| Моделирование 100 Ом платинового термометра сопротивления | |
| Точки установки температуры | -100°С; -50°С; -20°С; 0°С; 20°С; 50°С; 100°С; 200°С; 300°С; 400°С; 500°С; 600°С; 700°С; 800°С |
| Погрешность | 0,1% величины сопротивления (типовая величина 0,5°С) |
| Измерение 100 Ом платинового термометра сопротивления (разрешение 0,2°С или 0,2°F) | |
| Диапазон | -200°С ÷ 700°С, двухпроводная схема подключения |
| Погрешность | 0,1% величины сопротивления (типовая величина 0,5°С) |
| Функция вызова из памяти и шагового изменения выхода | |
| Объем памяти | 10 ячеек энергонезависимой памяти для запоминания данных |
| Пошаговое изменение | вручную и автоматически, скорость в пределах 1÷10 сек/ша |
| Общие сведения | |
| Компенсация холодного спая | разрешение 0,1°С, погрешность 0,1°С |
| Рабочая температура | -10°С ÷ 40°С |
| Разъемы подключения | стандартные винтовые 4 мм зажимы |
| Питание | 6 АА аккумуляторных батарей обеспечивают около 24-х часов непрерывной работы, зарядка полностью разряженных батарей занимает около 12 часов с помощью сетевого адаптера или адаптера для автомобильного прикуривателя. Для продления срока работы предусмотрен режим автоматического отключения при бездействии |
| Габаритные размеры | 235 х 150 х 75 мм |
| Вес | 1,25 кг |
Комплект поставки
| Наименование | Количество |
| Температурный калибратор TE1090 | 1 |
