Описание:

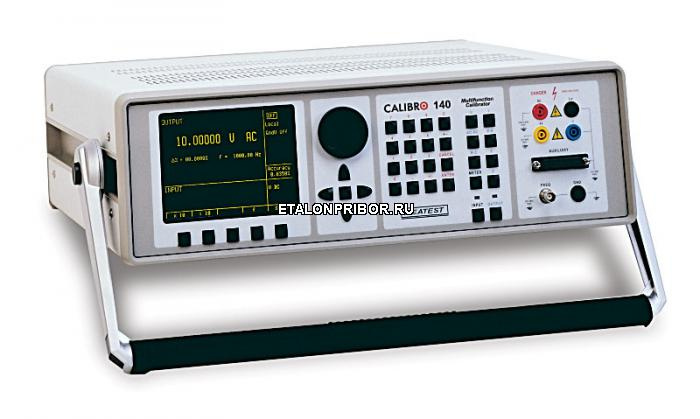

Многофункциональный калибратор Calibro 140 представляет собой универсальный калибратор-тестер, предназначенный главным образом для применения в качестве эталона электрических величин в калибровочных лабораториях. Он может использоваться для калибровки любого прибора, измеряющего напряжение, ток, сопротивление, емкость и частоту. Встроенный генератор сигналов гармонической и негармонической формы позволяет также измерять параметры измерительных приборов, подавая на них испытательные сигналы с различным значением коэффициента амплитуды. В частотных режимах предусмотрена установка частоты, амплитуды и коэффициента заполнения выходного сигнала. Они пригодны для базовой калибровки осциллографов. Калибратор позволяет также измерять температуру с применением термопар (TC) и резистивных датчиков температуры (RTD). Встроенный мультиметр может использоваться самостоятельно или в связке с встроенным генератором. Калибратор обеспечивает возможность испытания преобразователей различных типов, стабилизаторов и испытательных установок без использования каких-либо других измерительных приборов.
Многофункциональный калибратор Calibro 140 предлагается в настольной модификации и в модификации для монтажа в 19-дюймовой стойке.
Основные параметры
В число основных функций калибратора входит генерирование калиброванного постоянного и переменного напряжения в диапазоне от 0 мкВ до 1000 В, а также постоянного и переменного тока в диапазоне от 0 мкА до 20 А. Используя 50-витковую катушку, можно расширить диапазон токов калибратора: с катушкой он составляет от 50 мкА до 500 A. Минимальная погрешность калибратора в диапазонах постоянного напряжения равна 0,0035%, в диапазонах переменного напряжения — 0,03%, в диапазонах постоянного тока — 0,013%, а в диапазонах переменного тока — 0,055%. Максимальный диапазон частот для гармонических выходных сигналов — от 20 Гц до 100 кГц. Калибратор способен также генерировать периодические негармонические сигналы с заданным коэффициентом амплитуды. Это позволяет испытывать чувствительность мультиметров к искаженным сигналам. Еще одна функция калибратора — имитация сопротивления и емкости. С помощью калибратора можно имитировать сопротивление в диапазоне от 0 Ом до 50 МОм и емкость в диапазоне от 1 нФ до 50 мкФ с точностью, достаточной для калибровки распространенных ручных мультиметров. Основная погрешность диапазонов сопротивления составляет 0,03%, диапазонов емкости — 0,5%. Сопротивление может использоваться с сигналами постоянного и переменного тока частотой до 1 кГц.
В частотном режиме калибратор способен генерировать прямоугольный сигнал с регулируемым и калиброванным коэффициентом заполнения, частотой и амплитудой в диапазоне амплитуд от 1 мВ до 10 В и диапазоне частот до 10 кГц. В высокочастотном подрежиме (HF) возможна генерация прямоугольного сигнала частотой до 20 МГц с очень малым временем нарастания. Эти режимы полезны для калибровки соответствующих частотных диапазонов мультиметров, а также для калибровки чувствительности входных каналов и развертки осциллографов.
Для калибровки ваттметров и электрических счетчиков постоянного тока и переменного тока (однофазных) предназначен режим мощности и энергии. Выходное напряжение устанавливается в диапазоне до 240 В, выходной ток — до 10 А, коэффициент мощности — от -1 до +1 в диапазоне частот от 20 до 400 Гц. Допустимая нагрузка по току потенциального выхода равняется 30 мА. Возможна также калибровка аналоговых ваттметров, обычно потребляющих больший ток. Для калибровки термометров и терморегуляторов предназначен режим имитации датчиков температуры. Калибратор обеспечивает имитацию всех распространенных резистивных датчиков на базе Pt и Ni, а также термопар типов R, S, B, J, T, E, K, N. Компенсация холодного спая термопары осуществляется путем ввода поправочного значения с клавиатуры или автоматически путем измерения окружающей температуры датчиком Pt-100. Погрешность имитируемых резистивных датчиков температуры и термопар зависит от установленного значения и типа датчика. Для резистивных датчиков неопределенность значения температуры находится в диапазоне от 0,04 до 0,5 °C, для термопар — от 0,4 до 4,0 °C.
Встроенный мультиметр
К основным возможностям встроенного мультиметра, входящего в стандартную конфигурацию калибратора, относится измерение постоянного тока до 20 мА, постоянного напряжения до 10 В, сопротивления до 2 кОм и частоты до 15 кГц. Он позволяет измерять параметры выходных сигналов различных типов преобразователей с погрешностью 0,01%. С помощью термопары или резистивного датчика температуры возможно измерение температуры, а с помощью внешних тензодатчиков — измерение и индикация давления, крутящего момента, силы и т.д.
Калибратор-тестер
Калибратор может использоваться в одновременном режиме, когда на выходе прибора генерируется сигнал выбранного типа, а отклик испытуемого устройства (ИУ) на этот сигнал измеряется встроенным мультиметром. Возможности программирования калибратора позволяют задать до 10 шагов, определяемых видом и значением выходного сигнала на стороне источника, с ожиданием отклика ИУ и измерением этого отклика при помощи встроенного мультиметра (в том числе контролем на соответствие отклика допустимым пределам для ИУ). Испытание может выполняться автоматически. По завершении испытания на индикаторе передней панели отображается информация об исходе каждого шага — PASS (исход положительный) или FAIL (исход отрицательный). При выполнении испытаний в автоматическом режиме становятся активными релейные контакты с гальванической развязкой, с помощью которых можно управлять другим оборудованием (например, сортировочным).
Удобство пользования
Калибратор Calibro 140 оснащен рядом других функций, облегчающих работу с ним. К их числу относится возможность задавать относительные отклонения от фактического значения выбранного выходного сигнала, индикация неопределенности выходного сигнала, процедура калибровки и др. Для управления и индикации в калибраторе используется большой люминесцентный индикатор, на котором отображается вся необходимая информация. Управление осуществляется при помощи меню. Часто используемым функциям назначены постоянные клавиши прямого действия. Обычно калибратор оборудуется шиной GPIB и последовательным портом RS-232, что позволяет дистанционно управлять им с персонального компьютера.
Калибратор может входить в состав программных систем калибровки WinQbase компании MEATEST.
Технические характеристики
Постоянное и переменное напряжение
| диапазон | % от значения + % от диапазона | % от значения + % от диапазона | % от значения + % от диапазона | % от значения + % от диапазона |
| Пост. ток | 20 Гц…10 кГц | 10…50 кГц | 50…100 кГц | |
| 0…20 мВ** | 0,05 + 0,0 + 10 мкВ | 0,20 + 0,05 + 20 мкВ | 0,20 + 0,10 + 20 мкВ | 0,20 + 0,10 + 20 мкВ |
| 20…200 мВ | 0,01 + 0,0 + 10 мкВ | 0,1 + 0,03 + 20 мкВ | 0,15 + 0,05 + 20 мкВ | 0,15 + 0,05 + 20 мкВ |
| 200 мВ…2 В | 0,003 + 0,0008 | 0,025 + 0,005 | 0,05 + 0,01 | 0,05 + 0,01 |
| 2…20 В | 0,003 + 0,0005 | 0,025 + 0,005 | 0,05 + 0,03 | 0,05 + 0,03 |
| 20…240 В | 0,003 + 0,0005 | 0,025 + 0,010 | -- | -- |
| 240…1000 В | 0,005 + 0,005 | 0,03 + 0,02 * | -- | -- |
| * действительно при f < 1000 Гц ** Пост. напряжение от 0 мкВ, перем. напряжение от 1 мВ |
Постоянный и переменный ток
| диапазон | % от значения + % от диапазона | % от значения + % от диапазона | % от значения + % от диапазона | % от значения + % от диапазона |
| Пост. ток | 20 Гц…1 кГц | 1…5 кГц | 5…10 кГц | |
| 1…200 мкА | 0,05 + 0,0 + 20 нА | 0,15 + 0,0 + 20 нА | 0,30 + 0,10 + 20 нА | -- |
| 200 мкА…2 мА | 0,02 + 0,005 | 0,07 + 0,01 | 0,20 + 0,05 | 0,20 + 0,05 |
| 2…20 мА | 0,01 + 0,003 | 0,05 + 0,005 | 0,20 + 0,05 | 0,20 + 0,05 |
| 20…200 мА | 0,01 + 0,003 | 0,05 + 0,005 | 0,20 + 0,05 | 0,20 + 0,05 |
| 200 мА…2 А | 0,015 + 0,005 | 0,05 + 0,005 | -- | -- |
| 2…20 А | 0,02 + 0,010 | 0,10 + 0,03 | -- | -- |
| При использовании токовой катушки «опция 140-50» следует добавить неопределенность установленного значения тока 0,3 % к значению, указанному в приведенной выше таблице. Выходной ток умножается на 25/50. |
Сопротивление
| диапазон | % от значения + % от диапазона |
| 0…100 Ом | 0,03 + 10 мОм |
| 100…400 Ом | 0,015 |
| 400 Ом…2 кОм | 0,015 |
| 2…10 кОм | 0,015 |
| 10…40 кОм | 0,015 |
| 40…200 кОм | 0,015 |
| 200 кОм…1 МОм | 0,05 |
| 1…4 МОм | 0,1 |
| 4…20 МОм | 0,2 |
| 20…50 МОм | 0,5 |
Емкость
| диапазон | % от значения + % от диапазона |
| 900 пФ…2,5 нФ | 0,5 + 15 пФ |
| 2,5…10 нФ | 0,5 + 5 пФ |
| 10…50 нФ | 0,5 |
| 50…250 нФ | 0,5 |
| 250 нФ…1 мкФ | 0,5 |
| 1…3,5 мкФ | 1,0 |
| 3,5…5 мкФ | 1,0 |
| 5…10 мкФ | 1,5 |
| 10…50 мкФ | 2,0 |
Частота
| Частотный режим | ШИМ (+, -, симм.) | ВЧ * |
| Диапазон | 0,1 Гц…100 кГц | 0,1 Гц…20 МГц |
| Неопределенность частоты, % | 0.005 | 0.005 |
| Амплитуда | 1 мВ…10 В | 2 В (0, -10, -20, -30, -40) дБ |
| Пиковая неопределенность амплитуды, % | 0,1 | 10 |
| Коэффициент заполнения | 0,00 - 1,00 | -- |
| Неопределенность коэффициента заполнения | 0,05 | -- |
| * Время нарастания < 5 нс |
Мощность и энергия постоянного и переменного тока
| Величина | Диапазон | Неопределенность на постоянном токе | Неопределенность на переменном токе |
| Напряжение | 200 мВ…240 В | См. таблицу напряжений | См. таблицу напряжений |
| Ток | 2 мА…10 А | 0,05 % + 0,01 % | 0,05 % + 0,01 % |
| Частота | 40…400 Гц | -- | 0,005 |
| Коэффициент мощности | -1…+1 | -- | 0,005…0,0005 |
| Сдвиг фаз между напряжением и током | 0…360 ° | -- | 0,15°…0,25° |
| - Диапазон интервалов времени в режиме измерения энергии — от 10 до 1999 с.- Неопределенность мощности постоянного и переменного тока зависит от установленных значений напряжения, тока и сдвига фазы. Наименьшее значение неопределенности составляет 0,03% для мощности постоянного тока и 0,08% для мощности переменного тока.- Неопределенность энергии зависит от установленных значений напряжения, тока, сдвига фазы и интервала времени. Наименьшее значение неопределенности — 0,09 %. |
Имитация резистивного датчика температуры
| Типы | Pt 1.385, Pt 1.392, Ni |
| Диапазон R0 | 20 Ом…2 кОм |
| Диапазон температур | -200…+850 °C |
| Неопределенность температуры | 0,04…0,5 °C |
| Шкала температур | ITS 90, PTS 68 |
Имитация датчика температуры на основе термопары
| Типы | R, S, B, J, T, E, K, N |
| Диапазон температур | -250…+1820 °C |
| Неопределенность температуры | 0,4…4,0 °C |
| Шкала температур | ITS 90, PTS 68 |
Встроенный мультиметр
| Функция | Диапазон | Неопределенность |
| VDC (постоянное напряжение) | 0…±12 В | 0,01 % + 100 мкВ |
| mVDC (постоянное напряжение) | 0…±2000 мВ | 0,01 % + 10 мкВ |
| mADC (постоянный ток) | 0…±25 мА | 0,02 % + 1 мкА |
| FREQ (частота) | 1 Гц…15 кГц | 0.005 % |
| R4W (сопротивление) | 0…2 кОм | 0,02 % + 100 мОм |
| TRTD (резистивные датчики) | -150…+600 °C | 0,1 °C |
| TTC (датчики на основе термопары) | -250…+1820 °C | 0,4…4 °C |
| SGS (тензодатчик) * | зависит от датчика | 0,01 % + 10 мкВ + неопр. датчика |
* Регулируемое напряжение питания 2…10 В постоянного тока, макс. ток 40 мА, входное сопротивление > 100 МОм
чувствительность 0,5…100 мВ/В
