ОПИСАНИЕ ПРИБОРА:
Установка ЭУ5000 предназначена для наладки и проверки простых релейных защит и элементов электроавтоматики на месте их установки на электростанциях, подстанциях и промышленных предприятиях или в лабораториях.

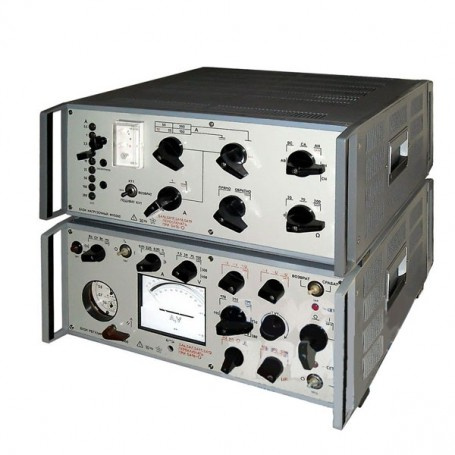

Установка состоит из двух блоков (ФР5000 - блок регулировочный и ФМ5000 - блок нагрузочный) электрически связанных между собой при помощи кабеля с разъемными соединениями.
Технические характеристики приборов установки ЭУ5000:
- получение регулируемых однофазного переменного и выпрямленного постоянного тока и напряжения;
- измерение временных характеристик проверяемых устройств;
Таблица 1
Род напряжения в токе | Режим нагрузки | Допускаемая длительность включения при указанных режимах нагрузки | |
напряжение | ток | ||
1. Переменный | 380В | 2А | 30мин |
380В | 5А | 1мин | |
330В | 10А* | 0,5мин | |
2. Постоянный (выпрямленный со сглаживанием) | 240В | 0,06А | 30мин |
220В | 0,6А | 5мин | |
110В | 1,0А | 5мин | |
- | 4,5А | 1мин | |
3. То же | 210В | 1,0А | 5мин |
200В | 0,65А | 5мин | |
4. Выпрямленный (без сглаживания) | - | 4,5А | 5мин |
Род напряжения в токе | Регулирование | Выходные зажимы | Положение | |
1. Переменный | Плавноступен-чатое | «=U» | «откл» | |
2. Постоянный (выпрямленный со сглаживанием) | «Uр» | |||
3. То же | Отсутствует | «Uнр1» | ||
«Uнр2» | ||||
4. Выпрямленный (без сглаживания) | Плавное | «Iд» | «откл» |
* Измерение тока производится внешним амперметром. Допускаются отклонения от приведенных в табл. 1 токов и напряжений на ±15%;
Выполнение одновременно пп. 1 и 4 или 2 и 4 табл. 1. установка должно отключаться на время не менее 45мин для охлаждения после каждого из режимов, указанных в табл.1;
Синусоидальную форму кривой переменного напряжения на зажимах "=U" при токе 5А, напряжении 380В и активной нагрузке, при этом разница между коэффициентами нелинейных искажений напряжения на нагрузке ("=U") и в сети не превышает 5%;
Коэффициент пульсации выпрямленных напряжения и тока на зажимах "=U" в соответствии с табл.2;
Таблица 2
Коэффициент пульсации выпрямленных напряжения и тока на зажимах "=U"
Режим нагрузки | Коэффициент пульсации на нагрузке, не более | Положение переключателя «S12» | |
напряжение | ток | ||
240В | 0,06А | 2% | «100» |
220В | 0,6А | 3% | «500» |
110В | 1,0А | 3% | «1000» |
- | 4,5А | 20% | «1000» |
ФР5000 обеспечивает определение напряжения (тока, срабатывания, возврата реле и других устройств переменного и постоянного напряжения) тока в том числе промежуточных реле постоянного тока с параллельной и последовательной обмотками;
Определение однополярных выводов параллельной и последовательной обмоток промежуточных реле постоянного тока;
Блок ФР5000 совместно с блоком ФМ5000 при номинальном напряжении питающей сети 380В или 220В обеспечивает:
Плавно - ступенчатое регулирование однофазного переменного тока. Параметры нагрузки в зависимости от длительности включения установки, номинального напряжения сети и сопротивления резисторов в первичной цепи нагрузочного трансформатора приведены в табл. 3;
Таблица 3 Параметры нагрузки в зависимости от длительности включения установки, номинального напряжения сети и сопротивления резисторов в первичной цепи нагрузочного трансформатора
Номинальный ток проверяемой установки ЭУ5000 | Предел измерения по току | Режим нагрузки при длительности включения | ||||
30мин | 3мин | |||||
при напряжении сети | ||||||
220В или 380В | ||||||
И сопротивлении резисторов в первичной цепи нагрузочного трансформатора | ||||||
«0 Ом» | ||||||
I | U | I | U | |||
1 | 2 | 3 | 4 | 5 | 6 | |
5А | 25А | 6,5А | 120В | 13А | 117,0В | |
50А | 13,0А | 60В | 26А | 58,5В | ||
100А | 20,0А | 38В | 40А | 38,0В | ||
200А | 40,0А | 19В | 80А | 18,7В | ||
1А | 10А | 2А | 350В | 4А | 375В | |
10А | 2А | 350В | 4А | 375В | ||
Номинальный ток проверяемой установки ЭУ5000 | Предел измерения по току | Режим нагрузки при длительности включения | |||||
3мин | |||||||
при напряжении сети | |||||||
220В или 380В | |||||||
И сопротивлении резисторов в первичной цепи нагрузочного трансформатора | |||||||
«20 Ом» | «70 Ом» | «200 Ом» | |||||
I | U | I | U | I | U | ||
1 | 2 | 7 | 8 | 9 | 10 | 11 | 12 |
5А | 25А | 20,0А | 64,0В | 11,1А | 35,6В | 4,75А | 15,2В |
50А | 37,5А | 30,0В | 20,0А | 16,0В | 9,0А | 7,2В | |
100А | 73,0А | 14,5В | 34,5А | 6,9В | 14,5А | 2,9В | |
200А | 130,0А | 6,5В | 66,0А | 3,3В | 28,0А | 1,4В | |
1А | 10А | 4,4А | 110В | 1,96А | 49В | 0,78А | 19,5В |
10А | 3,5А | 355В | 2,00А | 248В | 1,00А | 140,0В |
Номинальный ток проверяемой установки ЭУ5000 | Предел измерения по току | Режим нагрузки при длительности включения | ||||
0,5мин | ||||||
при напряжении сети | ||||||
380В | 220В | |||||
И сопротивлении резисторов в первичной цепи нагрузочного трансформатора | ||||||
«0 Ом» | ||||||
I | U | I | U | |||
1 | 2 | 13 | 14 | 15 | 16 | |
5А | 25А | 35,0А | 112В | 27,8А | 89,0В | |
50А | 67,5А | 54В | 55,0А | 44,0В | ||
100А | 150,0А | 30В | 100,0А | 20,0В | ||
200А | 240,0А | 12В | 196,0А | 9,2В | ||
1А | 10А | 10А | 250В | 10А | 250В | |
10А | 5А | 500В | 5,0А | 440В | ||
Допускается отклонение токов и напряжений на ±25%;
Одновременное выполнение условий табл.3 и п.3 табл.1. При этом допускается уменьшение тока и напряжения на нагрузке, по сравнению с указанными выше до 15%;
Работу в повторно-кратковременном режиме (ПКР), характеризующемся временными интервалами, приведенными в табл.4. При работе в режиме ПКР установка обеспечивает получение токов и напряжений, указанных в табл.3 для длительности включения 0,5мин.
Таблица 4 Работа в повторно-кратковременном режиме (ПКР)
Номер цикла | 1 | 2 | ||||||||||
Длительность включенного состояния установки | 10с | - | 10с | - | 10с | - | 10с | - | 10с | - | 10с | - |
Длительность отключенного состояния установки | - | 30с | - | 30с | - | 120с | - | 30с | - | 30 | - | 120с |
Номер цикла | 3 | ||||
Длительность включенного состояния установки | 10с | - | 10с | - | 10с |
Длительность отключенного состояния установки | - | 30с | - | 30с | - |
Установка ЭУ5000 должна отключаться на время не менее 45 мин для охлаждения после каждого, из режимов, указанных в табл. 3,4,5.
Синусоидальную форму кривой переменного тока в цепи активной нагрузки при токе 50А, подключаемой к зажимам "I≤50А". Разница между коэффициентами нелинейных искажений кривой переменного тока з цепи нагрузки и напряжения сети не превышает 2%;
Улучшение формы кривой тока в нагрузке с помощью резисторов, включаемых в первичную обмотку трансформатора Т3 переключателем "S21",регулируемых ступенями 0 Ом; 20 Ом; 70 Ом; 200 Ом, при этом допустимые токи в нагрузке при длительности включения до 3мин приведены в табл. 3;
Блок ФМ5000 при его питании непосредственно от сети однофазного переменного напряжения обеспечивает ступенчатое регулирование переменного тока в нагрузке (измерения внешним амперметром):
а) при питании от сети 380В - в соответствии с графами 7-14 табл. 3 только на пределах 25А; 50А; 100А; 200А;
б) при питании от сети: 220В - в соответствия с табл. 5;
Таблица 5
Номинальный ток проверяемой установки ЭУ5000 | Предел по току | Режим нагрузки при длительности включения | |||||
3мин | |||||||
И сопротивлении резисторов в первичной цепи нагрузочного трансформатора | |||||||
"20 Ом" | "70 Ом" | "200 Ом" | |||||
I | U | I | U | I | U | ||
5А | 25А | 12,0А | 37,5В | 6,2А | 19,8В | 2,75А | 8,8В |
50А | 24,8А | 19,0В | 12,0А | 9,6В | 5,25А | 4,2В | |
100А | 45,0А | 9,0В | 21,0А | 4,2В | 8,50А | 1,7В | |
200А | 80,0А | 4,0В | 40,0А | 2,0В | 19,00А | 0,95В | |
1А | 10А | 4,6А | 115В | 2А | 50В | 0,73А | 19В |
Номинальный ток проверяемой установки ЭУ5000 | Предел по току | Режим нагрузки при длительности включения | |
0,5мин | |||
И сопротивлении резисторов в первичной цепи нагрузочного трансформатора | |||
"0 Ом" | |||
I | U | ||
5А | 25А | 20А | 64В |
50А | 40А | 32В | |
100А | 90А | 18В | |
200А | 140А | 7В | |
1А | 10А | 11,2А | 280В |
Допускается отклонение от приведенных в табл.2 токов и напряжений до ±25%;
Технические данные измерителя тока и напряжения (в дальнейшем - измеритель) электромагнитной системы указаны в табл.6;
Таблица 6
Характеристика | Значение |
1. Конечное значение рабочей части шкалы по току | 0,01А; 0,05А; 0,25А; 1А; 5А |
2. Конечное значение рабочей части шкалы по напряжению | 7,5В; 30В; 75В; 150В; 800В; |
3. Предел допускаемой основной погрешности на всех отметках рабочей части шкалы в диапазоне частот 50Гц±0,5Гц и на постоянном токе (от конечного значения рабочей части шкалы) | ±2,5% |
4. Вариация показаний, не более | +2,5% |
5. Невозвращение указателя к нулевой отметке шкалы при плавном уменьшении измеряемой величины от номинального значения до нуля, не более | 1,5мм |
6. Рабочее положение шкалы | вертикальное |
7. Предел допускаемой дополнительной погрешности, вызванной отклонением от вертикального положения на 5° в любом направлении, не более | ±2,5% |
8. Время успокоения подвижной части, не более | 4с |
9. Отношение первого отброса стрелки к остановившемуся отклонению не более | 1,4 |
При получении тока в цепи нагрузки блока ФМ5000 предел допускаемой основной погрешности измерителя на всех отметках рабочей части шкалы в диапазоне частот 50Гц±0,5Гц составляет ±2,5% от конечного значения рабочей части шкалы;
Электрическая изоляция между всеми электрическими цепями установки и корпусом выдерживает в течение 1мин испытательное напряжение 1,0кВ практически синусоидального тока частотой 50Гц при температуре окружающего воздуха 20ºС±5°С и относительной влажности до 80%;
Сопротивление изоляции между всеми электрическими цепями установки и корпусов, а также между всеми изолированными электрическими цепями установки при температуре окружающего воздуха 20ºС±5°С и относительной влажности от 30% до 80% не менее 10 МОм;
Габаритные размеры блока ФР5000 и ФМ5000 - 490х210х520 мм, масса блока ФР5000 - 27кг, блока ФМ5000 - 30кг.
