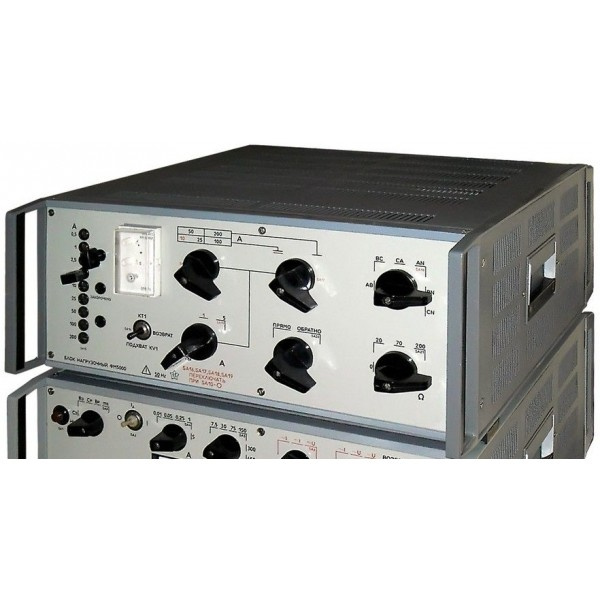

ФМ5000 Блок нагрузочный
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
ОПИСАНИЕ ПРИБОРА:
Технические характеристики приборов блоки ФМ5000 нагрузочные:
Блок нагрузочный ФМ5000 при его питании непосредственно от сети однофазного переменного напряжения обеспечивает ступенчатое регулирование переменного тока в нагрузке (измерения внешним амперметром):
- а) при питании от сети 380В - в соответствии с графами 7-14 табл. 1 только на пределах 25А; 50А; 100А; 200А;
- б) при питании от сети: 220В - в соответствия с табл. 2;
Таблица 1
Номинальный ток проверяемой установки ЭУ5000 | Предел измерения по току | Режим нагрузки при длительности включения | ||||
30мин | 30мин | |||||
при напряжении сети | ||||||
220В или 380В | ||||||
И сопротивлении резисторов в первичной цепи нагрузочного трансформатора | ||||||
«0 Ом» | ||||||
I | U | I | U | |||
1 | 2 | 3 | 4 | 5 | 6 | |
5А | 25А | 6,5А | 120В | 13А | 117,0В | |
50А | 13,0А | 60В | 26А | 58,5В | ||
100А | 20,0А | 38В | 40А | 38,0В | ||
200А | 40,0А | 19В | 80А | 18,7В | ||
1А | 10А | 2А | 350В | 4А | 375В | |
10А | 2А | 350В | 4А | 375В | ||
Номинальный ток проверяемой установки ЭУ5000 | Предел измерения по току | Режим нагрузки при длительности включения | |||||
3мин | |||||||
при напряжении сети | |||||||
220В или 380В | |||||||
И сопротивлении резисторов в первичной цепи нагрузочного трансформатора | |||||||
«20 Ом» | «70 Ом» | «200 Ом» | |||||
I | U | I | U | I | U | ||
1 | 2 | 7 | 8 | 9 | 10 | 11 | 12 |
5А | 25А | 20,0А | 64,0В | 11,1А | 35,6В | 4,75А | 15,2В |
50А | 37,5А | 30,0В | 20,0А | 16,0В | 9,0А | 7,2В | |
100А | 73,0А | 14,5В | 34,5А | 6,9В | 14,5А | 2,9В | |
200А | 130,0А | 6,5В | 66,0А | 3,3В | 28,0А | 1,4В | |
1А | 10А | 4,4А | 110В | 1,96А | 49В | 0,78А | 19,5В |
10А | 3,5А | 355В | 2,00А | 248В | 1,00А | 140,0В | |
Номинальный ток проверяемой установки ЭУ5000 | Предел измерения по току | Режим нагрузки при длительности включения | |||
0,5мин | |||||
при напряжении сети | |||||
380В | 220В | ||||
И сопротивлении резисторов в первичной цепи нагрузочного трансформатора | |||||
«0 Ом» | |||||
I | U | I | U | ||
1 | 2 | 13 | 14 | 15 | 16 |
5А | 25А | 35,0А | 112В | 27,8А | 89,0В |
50А | 67,5А | 54В | 55,0А | 44,0В | |
100А | 150,0А | 30В | 100,0А | 20,0В | |
200А | 240,0А | 12В | 196,0А | 9,2В | |
1А | 10А | 10А | 250В | 10А | 250В |
10А | 5А | 500В | 5,0А | 440В | |
Таблица 2
Номина- | Предел по току | Режим нагрузки при длительности включения | Режим нагрузки при длительности включения | ||||||
3мин | 0,5мин | ||||||||
И сопротивлении резисторов в первичной цепи нагрузочного трансформатора | И сопротивлении резисторов в первичной цепи нагрузочного трансфор-матора | ||||||||
"20 Ом" | "70 Ом" | "200 Ом" | "0 Ом" | ||||||
I | U | I | U | I | U | I | U | ||
5А | 25А | 12,0А | 37,5В | 6,2А | 19,8В | 2,75А | 8,8В | 20А | 64В |
50А | 24,8А | 19,0В | 12,0А | 9,6В | 5,25А | 4,2В | 40А | 32В | |
100А | 45,0А | 9,0В | 21,0А | 4,2В | 8,50А | 1,7В | 90А | 18В | |
200А | 80,0А | 4,0В | 40,0А | 2,0В | 19,00А | 0,95В | 140А | 7В | |
1А | 10А | 4,6А | 115В | 2А | 50В | 0,73А | 19В | 11,2А | 280В |
Допускается отклонение от приведенных в табл.2 токов и напряжений до ±25%.
Комплект поставки
Блок ФМ5000 нагрузочный входит в комплект поставки прибора установка ЭУ5000. Обеспечивает получение регулируемых однофазного переменного и выпрямленного постоянного тока и напряжения; измерение временных характеристик проверяемых устройств.
