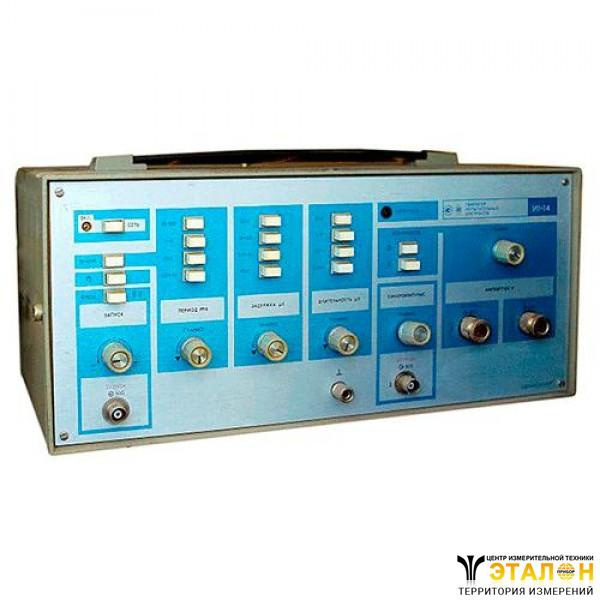

Калибратор импульсный И1-14 (И114, И-1-14, И 1 14, И1 14)
Калибратор импульсный И1-14 применяются при разработке, серийном выпуске и эксплуатации широкополосных осциллографов, а также для проверки ПХ линейных четырехполюсников (видеоусилителей, делителей и т. д.).
Технические характеристики калибраторы импульсные И1-14:
Обеспечивают уменьшение длительности фронта, расширение диапазонов установки параметров - длительности, задержки периодов повторения;
Имеют малые габаритные размеры и массу;
Режим - одинарная последовательность импульсов;
Полярность прибора калибратор импульсный И1-14 - положительная и отрицательная;
Длительность фронта - ?1нс;
Выброс на вершине - ?3%;
Неравномерность вершины - ?(1-3)%;
Максимальная амплитуда импульса - ?20В;
Погрешность установки амплитуды прибора калибратор импульсный И1-14 - 0,1U;
Плавно-ступенчатое ослабление амплитуды импульсов - 0дБ-63дБ;
Длительность импульсов - 0,1мкс-10мкс;
Погрешность установки длительности прибора калибратор И1-14 импульсный - 0,1t+0,01мкс;
Период повторения импульсов - 0,01мкс-100мкc;
Погрешность установки периода - 0,1Т;
Временной сдвиг (задержка) основного импульса прибора калибратор импульсный И1-14относительно синхроимпульса - 0,03мкс-1мкс;
Погрешность установки временного сдвига - 0,1D+0,01мкс;
Паразитная модуляция временного сдвига - 10-4D+0,1нc;
Питание прибора калибратор импульсный И1-14 - 220В, 50Гц; 115В, 400Гц;
Потребляемая мощность - 45В?А;
Габаритны прибора - 360X184X235мм;
Масса - 7кг;
