К2-38 Установка измерительная образцовая

ОПИСАНИЕ ПРИБОРА:

К2-38 установка измерительная образцовая предназначена для поверки измерителей модуляции по следующим параметрам:

• - погрешности измерения девиации частоты;
• - коэффициенте гармоник огибающей при синусоидальной частотной модуляции;
• - уровне частотного фона и шума, вносимому трактом поверяемого прибора;
• - коэффициенте перехода частотной модуляции в амплитудную (ЧМ/АМ) в тракте поверяемого прибора.

Установки измерительные К2-38 применяются в серийном выпуске и периодической поверке измерителей модуляции и измерительных генераторов методом сличения при помощи компаратора, а также используются как многочастотный генератор прецизионного ЧМ сигнала с калиброванными значениями девиации частоты, малым уровнем нелинейных искажений и частоты шумов.

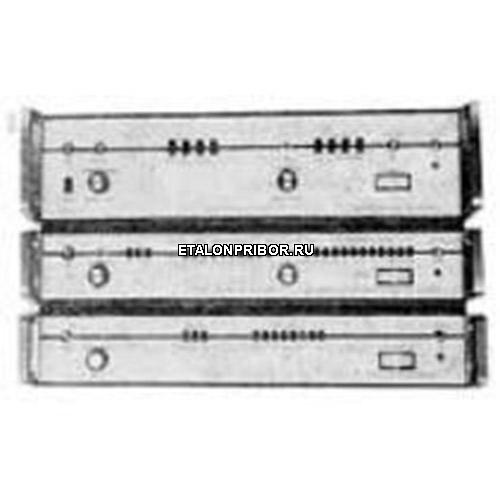

Установка К2-38 состоит из генератора ЧМ сигналов,генератора модулирующих напряжений и генератора дискретных частот.

Технические характеристики К2-38:

• Диапазон фиксированных частот:

- несущих - от 0,128 МГц до 1000 МГц;

- модулирующих - от 0,2 кГц до 200 кГц.

• Пределы устанавливаемых значений девиации частоты - от 1 Гц до 1 МГц.

• Значения фиксированных несущих частот ЧМ сигналов - 10±0,005 МГц; 50±0,025 МГц; 10±0,1 МГц; 50±0,05 МГц.
• Диапазоны модулирующих частот в режиме внешней модуляции - от 0,02 кГц до 20 кГц; от 0,02 кГц до 200 кГц.
• Пределы устанавливаемых калиброванных значений девиации частоты - от 0,001 кГц до 1 кГц; от 0,005 кГц до 5 кГц; от 0,5 кГц до 100 кГц; от 0,5 кГц до 1000 кГц.
• Номинальные значения фиксированных частот генератора модулирующих напряжений, который входит в комплект установок измерительных К2-38 - 0,03 кГц; 0,09 кГц; 0,4 кГц; 1 кГц; 6 кГц; 15 кГц; 20 кГц; 60 кГц; 100 кГц; 200 кГц.
• Пределы плавной перестройки модулирующих частот выше 1 кГц - от ±0,4% до ±5%.
• Погрешность установленных значений фиксируемых модулирующих частот 0,03 кГц; 0,09 кГц; 0,4 кГц - не более ±5%.
• Калиброванные значения девиации устанавливаются дискретно десятичным делителем с коэффициентами кратными: 1; 0,9; 0,8; 0,7; 0,6; 0,5; 0,4; 0,3; 0,2; 0,1 и тремя декадными делителями с коэффициентами 0,1.
• Коэффициенты гармоник сигнала генератора модулирующих напряжений, входящего в комплект К2-38:

- на модулирующих частотах установки К2-38 0,4 кГц; 1 кГц; 6 кГц; 15 кГц; 20 кГц; 30 кГц; 60 кГц; 100 кГц - не более 0,1%;

- на частотах 0,03 кГц; 0,09 кГц; 200 кГц - не более 0,2%.

• Коэффициент гармоник огибающей при синусоидальной частоте модуляции не превышает величин, указанных в таблице:

Коэффициент АМ, сопутствующей ЧМ сигналу с несущей частотой 50±0,05 МГц:

• - при значении девиации частоты до 150 кГц - не более 1%;
• - при значении девиации частоты до 300 кГц - не более 2%.

Погрешность установленного парциального (по первой гармонике) значения девиации частоты ЧМ сигнала с несущей частотой 50 МГц и пределами устанавливаемых значений девиации частоты от 0,5 кГц до 1000 кГц:

• - в диапазоне от 0,02 кГц до 30 кГц - 0,8%;
• - в диапазоне от 30 кГц до 60 кГц - 1%;
• - в диапазоне от 60 кГц до 100 кГц - 1,4%;
• - в диапазоне от 100 кГц до 200 кГц - 2%.

Уровень выходного напряжения частот генератора ЧМ сигналов установки К2-38 на нагрузке 50 Ом - 150±50 мВ.

Среднеквадратическое значение уровня частотного фона и шума генератора дискретных частот в нормальных условиях установок К2-38 не превышает значений:

• - в полосе частот от 0,3 кГц до 3,4 кГц - 1·10-9fн + 0,1 Гц;
• - в полосе частот от 0,03 кГц до 20 кГц - 5·10-9fн + 0,2 Гц;
• - в полосе частот от 0,03 кГц до 200 кГц - 5·10-8fн + 10 Гц,

где fн – значение фиксированной несущей частоты.

Пределы плавной установки уровня выходного напряжения - не менее 30 дБ.

Максимальный уровень выходного напряжения несущих частот генератора дискретных частотК2-38 на нагрузке 50 Ом:

• - для несущей частоты 0,128 МГц, 1 МГц, 10 МГц, 50 МГц, 83,3 МГц - 100 мВ;
• - для несущей частоты 250 МГц - 200 мВ;
• - для несущей частоты 500 МГц; 1000 МГц - 300 мВ.

Мощность, потребляемая установкой - 45 В·А.

Габаритные размеры - не более 480×313×475 мм.

Масса К2-38 - не более 32 кг.

Условия эксплуатации К2-38:

• Температура окружающего воздуха - от +5° С до +40° С ( от 278 К до 313 К).
• Относительная влажность воздуха при температуре до +30° С (303 К) - до 90%.
• Напряжение питающей сети - 220±22 В.
• Частота питающей сети - 50±0,5 Гц.
• Содержание гармоник - до 5%.
