ОПИСАНИЕ ПРИБОРА:

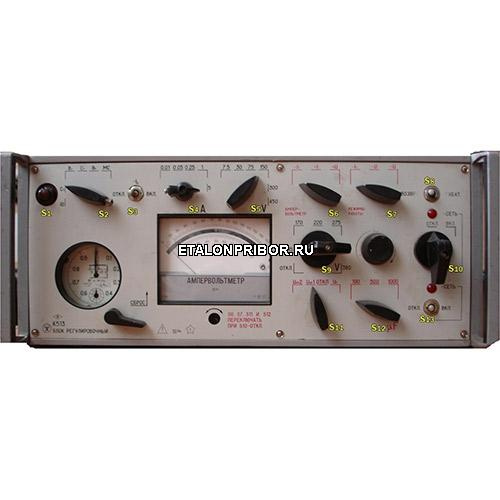

Блок К513 регулировочный входит в комплект поставки прибора установка У5052. Обеспечивает получение регулируемых однофазного переменного и выпрямленного постоянного тока и напряжения; измерение временных характеристик проверяемых устройств.
Технические характеристики приборов блоки К513 регулировочные:
Номинальное напряжение питающей сети - 220В или 380В;
Блок регулировочный К513 обеспечивает получение на выходных зажимах электрических величин в соответствии с табл.1;
Таблица 1
Род напряжения в токе | Режим нагрузки | Допускаемая длительность включения при указанных режимах нагрузки | |
напряжение | ток | ||
1. Переменный | 380В | 2А | 30мин |
380В | 5А | 1мин | |
330В | 10А* | 0,5мин | |
2. Постоянный (выпрямленный со сглаживанием) | 240В | 0,06А | 30мин |
220В | 0,6А | 5мин | |
110В | 1,0А | 5мин | |
- | 4,5А | 1мин | |
3. То же | 210В | 1,0А | 5мин |
200В | 0,65А | 5мин | |
4. Выпрямленный (без сглаживания) | - | 4,5А | 5мин |
Род напряжения в токе | Регулирование | Выходные зажимы | Положение | |
1. Переменный | Плавноступен-чатое | «=U» | «откл» | |
2. Постоянный (выпрямленный со сглаживанием) | «Uр» | |||
3. То же | Отсутствует | «Uнр1» | ||
«Uнр2» | ||||
4. Выпрямленный (без сглаживания) | Плавное | «Iд» | «откл» |
* Измерение тока производится внешним амперметром. Допускаются отклонения от приведенных в табл. 1 токов и напряжений на ±15%;
- Выполнение одновременно пп. 1 и 4 или 2 и 4 табл. 1. установка должно отключаться на время не менее 45мин для охлаждения после каждого из режимов, указанных в табл.1;
- Синусоидальную форму кривой переменного напряжения на зажимах "=U" при токе 5А, напряжении 380В и активной нагрузке, при этом разница между коэффициентами нелинейных искажений напряжения на нагрузке ("=U") и в сети не превышает 5%;
- Коэффициент пульсации выпрямленных напряжения и тока на зажимах "=U" в соответствии с табл.2;
Таблица 2 Коэффициент пульсации выпрямленных напряжения и тока на зажимах "=U"
Режим нагрузки | Коэффициент пульсации на нагрузке, не более | Положение переключателя «S12» | |
напряжение | ток | ||
240В | 0,06А | 2% | «100» |
220В | 0,6А | 3% | «500» |
110В | 1,0А | 3% | «1000» |
- | 4,5А | 20% | «1000» |
- К513 обеспечивает определение напряжения (тока, срабатывания, возврата реле и других устройств переменного и постоянного напряжения) тока в том числе промежуточных реле постоянного тока с параллельной и последовательной обмотками;
- Определение однополярных выводов параллельной и последовательной обмоток промежуточных реле постоянного тока;
- Определение времени срабатывания (возврата) испытуемых аппаратов (на замыкающих, размыкающих и временно-замыкающих контактах) с помощью встроенного в прибор У5052 электросекундомера ПВ-58Щ или внешнего миллисекундомера (например Ф209, Ф738, ФИВ, ЭМС-54). Сигнализацию замыкания контакта проверяемого реле;
- Блок регулировочный K513 совместно с блоком К514 при номинальном напряжении питающей сети 380В или 220В обеспечивает:
- Плавно - ступенчатое регулирование однофазного переменного тока. Параметры нагрузки в зависимости от длительности включения установки, номинального напряжения сети и сопротивления резисторов в первичной цепи нагрузочного трансформатора приведены в табл. 3;
Таблица 3 Параметры нагрузки в зависимости от длительности включения установки, номинального напряжения сети и сопротивления резисторов в первичной цепи нагрузочного трансформатора
Номинальный ток проверяемой установки У5052 | Предел измерения по току | Режим нагрузки при длительности включения | ||
30мин | ||||
при напряжении сети | ||||
220В или 380В | ||||
И сопротивлении резисторов в первичной цепи нагрузочного трансформатора | ||||
«0 Ом» | ||||
I | U | I | ||
1 | 2 | 3 | 4 | 5 |
5А | 25А | 6,5А | 120В | 13А |
50А | 13,0А | 60В | 26А | |
100А | 20,0А | 38В | 40А | |
200А | 40,0А | 19В | 80А | |
1А | 10А | 2А | 350В | 4А |
10А | 2А | 350В | 4А | |
Номина- | Предел измерения по току | Режим нагрузки при длительности включения | |||||||
3мин | |||||||||
при напряжении сети | |||||||||
220В или 380В | |||||||||
И сопротивлении резисторов в первичной цепи нагрузочного трансформатора | |||||||||
«0 Ом» | «20 Ом» | «70 Ом» | «200 Ом» | ||||||
U | I | U | I | U | I | U | |||
1 | 2 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
5А | 25А | 117,0В | 20,0А | 64,0В | 11,1А | 35,6В | 4,75А | 15,2В | |
50А | 58,5В | 37,5А | 30,0В | 20,0А | 16,0В | 9,0А | 7,2В | ||
100А | 38,0В | 73,0А | 14,5В | 34,5А | 6,9В | 14,5А | 2,9В | ||
200А | 18,7В | 130,0А | 6,5В | 66,0А | 3,3В | 28,0А | 1,4В | ||
1А | 10А | 375В | 4,4А | 110В | 1,96А | 49В | 0,78А | 19,5В | |
10А | 375В | 3,5А | 355В | 2,00А | 248В | 1,00А | 140,0В | ||
Номинальный ток проверяемой установки У5052 | Предел измерения по току | Режим нагрузки при длительности включения | |||
0,5мин | |||||
при напряжении сети | |||||
380В | 220В | ||||
И сопротивлении резисторов в первичной цепи нагрузочного трансформатора | |||||
«0 Ом» | |||||
I | U | I | U | ||
1 | 2 | 13 | 14 | 15 | 16 |
5А | 25А | 35,0А | 112В | 27,8А | 89,0В |
50А | 67,5А | 54В | 55,0А | 44,0В | |
100А | 150,0А | 30В | 100,0А | 20,0В | |
200А | 240,0А | 12В | 196,0А | 9,2В | |
1А | 10А | 10А | 250В | 10А | 250В |
10А | 5А | 500В | 5,0А | 440В | |
- Допускается отклонение токов и напряжений на ±25%;
- Одновременное выполнение условий табл.3 и п.3 табл.1. При этом допускается уменьшение тока и напряжения на нагрузке, по сравнению с указанными выше до 15%;
- Работу в повторно-кратковременном режиме (ПКР), характеризующемся временными интервалами, приведенными в табл.4. При работе в режиме ПКР установка обеспечивает получение токов и напряжений, указанных в табл.3 для длительности включения 0,5мин.
Таблица 4 Работа в повторно-кратковременном режиме (ПКР)
Номер цикла | 1 | 2 | ||||||||||
Длительность включенного состояния установки | 10с | - | 10с | - | 10с | - | 10с | - | 10с | - | 10с | - |
Длительность отключенного состояния установки | - | 30с | - | 30с | - | 120с | - | 30с | - | 30 | - | 120с |
Номер цикла | 3 | ||||
Длительность включенного состояния установки | 10с | - | 10с | - | 10с |
Длительность отключенного состояния установки | - | 30с | - | 30с | - |
