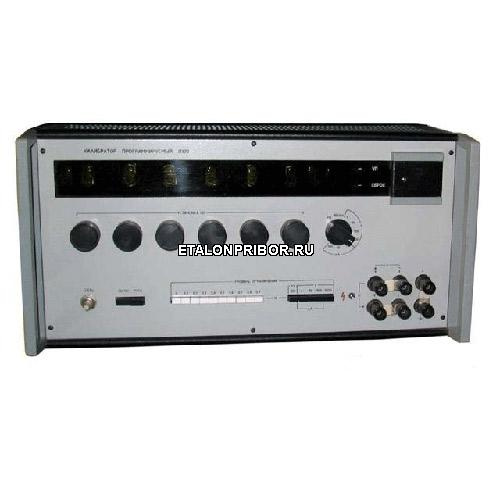

П320 калибратор программируемый

ОПИСАНИЕ ПРИБОРА:

П320 калибратор программируемый представляет собой прецизионный источник калиброванных напряжений и токов и предназначен для применения в автоматизированных поверочных установках, а также как самостоятельный прибор для поверки аналоговых и цифровых приборов на постоянном токе.

Возможность ручного и программного выбора режима работы, установки предела выходного параметра и значения калиброванного напряжения или тока позволяет использоватькалибраторы П320 в автоматизированных измерительных системах и поверочных устройствах.

Технические характеристики П320:

Пределы допускаемых основных погрешностей калиброванных напряжений и токов, а также пределы допускаемых погрешностей относительного значения калиброванных напряжений и токов после установки нуля и калибровки приведены в таблице:

Нестабильность выходного напряжения (тока) калибратора за 8 ч непрерывной работы и за 3 месяца работы без подстройки нулей и калибровки приведена в таблице:

Предел допускаемой дополнительной погрешности калибратора при изменении внешней температуры в рабочих условиях применения на каждые 10° С равен:

Предел допускаемой дополнительной погрешности, вызванной изменением напряжения питающей сети от номинального на ±22 В равен:

Уровень эффективного значения переменной составляющей на выходе калибратора не превышает значений, приведенных в таблице:

• Допустимое значение тока нагрузки в режиме КН:
• Защитное устройство обеспечивает отключение выхода калибратора:
• Время установления калиброванного напряжения:

Предел допускаемой дополнительной погрешности выходного напряжения, вызванной изменением тока нагрузки от 10% до 100% допускаемого значения, в режиме КН равен пределу основной погрешности на пределе 100 мВ и половине предела основной погрешности на остальных пределах калиброванных напряжений.

• Контакты разъема УП для установки предела и уровня выходного параметра:
• Управление уровнем выходного параметра осуществляется в двоично-десятичном коде 8-4-2-1.
• Контакты разъема УП для запуска и отключения выхода калибратора:
• Отключение выхода калибратора по команде СБРОС или в аварийных ситуациях сопровождается наличием сигнала логической единицы на контакте Р разъема УП.
• Контакты разъема УП для установки предела калиброванных напряжений или токов:

Условия эксплуатации П320:

• Температура окружающего воздуха - от +10° С до +35° С.
• Относительная влажность при +25° С - до 80%.
• Калибратор программируемый П320 выдерживает температуру от -50° С до +60° С.
• Напряжение сети питания - 220 В.
• Частота сети питания - 50 Гц.

• Диапазон выдаваемых калиброванных напряжений - от 10-5 В до 103 В.
• Диапазон выдаваемых калиброванных токов - от 10-9 А до 0,1 А.
• - в режиме КН - пределу допускаемой основной погрешности;
• - в режиме КТ - (1·10-4·Iк+1·10-5·In), где Iк - установленное значение калиброванного тока, In - значение тока, соответствующее верхней границе установленного предела.
• - на пределах 100 мВ и 1 В - 1·10-4·Uк+1·10-5·Un;
• - на остальных пределах калиброванных напряжений - 1·10-5·Uк+1·10-6·Un;
• - на всех пределах калиброванных токов - 1·10-5·In, где Uк - установленное значение калиброванного напряжения, Un - значение напряжения, соответствующее верхней границе установленного предела.
• - для напряжений до 150 В - 200 мкА;
• - для напряжений до 300 В - 40 мкА;
• - для напряжений до 600 В - 30 мкА;
• - для напряжений до 1000 В - 15 мкА.
• Допустимое значение напряжения на нагрузке в режиме КТ - 100 В.
• Калибраторы П320 имеют защитное устройство от перегрузок.
• - для напряжений до 150 В - при токе нагрузки от 220 мА до 240 мА;
• - для остальных значений напряжений - при токе нагрузки от 55 мА до 60 мА;
• - при напряжении 1170±10 В.
• При срабатывании защиты загорается индикатор СБРОС.
• Индикатор высокого напряжения включается при напряжении, превышающем 175 В.
• Калибратор программируемый П320 имеет ограничитель уровня выходного напряжения (тока).
• - в диапазоне от 0,1 В до 100 В - 5 c;
• - в диапазоне от 100 В до 1000 В - 10 c.
• - команда 8·10-1 Un (In) - Б;
• - команда 4·10-1 Un (In) - В;
• - команда 2·10-1 Un (In) - Г;
• - команда 1·10-1 Un (In) - Д;
• - команда 8·10-2 Un (In) - Е;
• - команда 4·10-2 Un (In) - Ж;
• - команда 2·10-2 Un (In) - З;
• - команда 1·10-2 Un (In) - И;
• - команда 8·10-3 Un (In) - К;
• - команда 4·10-3 Un (In) - Л;
• - команда 2·10-3 Un (In) - М;
• - команда 1·10-3 Un (In) - Н;
• - команда 8·10-4 Un (In) - 5;
• - команда 4·10-4 Un (In) - 6;
• - команда 2·10-4 Un (In) - 7;
• - команда 1·10-4 Un (In) - 8;
• - команда 8·10-5 Un (In) - 9;
• - команда 4·10-5 Un (In) - 10;
• - команда 2·10-5 Un (In) - 11;
• - команда 1·10-5 Un (In) - 15;
• - команда 8·10-6 Un (In) - 16;
• - команда 4·10-6 Un (In) - 18;
• - команда 2·10-6 Un (In) - 19;
• - команда 1·10-6 Un (In) - 21.
• - команда ПУСК (установка калибратора в рабочее положение) - А;
• - команда СБРОС (сброс напряжения с выходных клемм калибратора) - П.
• - команда 100 мВ - С;
• - команда 1 В - Ф;
• - команда 10 В - Т;
• - команда 100 В - Х;
• - команда 1000 В - Х, Т;
• - команда 1 мА - У;
• - команда 10 мА - У, Т;
• - команда 100 мА - У, Х.
• Команды осуществляются подачей сигнала логической «1».
• Все сигналы подаются относительно общего провода (контакт «0» разъема УП).
• В состоянии СБРОС на выходных зажимах имеется напряжение обратной полярности до 5 В от источника с мощностью не более 10-5 Вт.
• Сигналу логического «0» соответствует уровень напряжения - от -0,8 В до +0,4 В.
• Сигналу логической «1» соответствует уровень напряжения - от 2,4 В до 5,25 В.
• Наименование команды в выражается величиной устанавливаемого параметра в единицах от выбранного предела калиброванных напряжений Un или токов In.
• Испытательное напряжение и сопротивление изоляции П320 между корпусом и изолированными по постоянному току электрическими цепями представлены в таблице:
• Время установления рабочего режима калибратора П320 - не более 1 ч.
• Продолжительность непрерывной работы калибратора без учета времени установления рабочего режима в рабочих условиях - не менее 8 ч в сутки.
• Потребляемая мощность - не более 150 В·А.
• Габаритные размеры калибратора - 488×535×250 мм.
• Масса калибратора - не более 26 кг.
