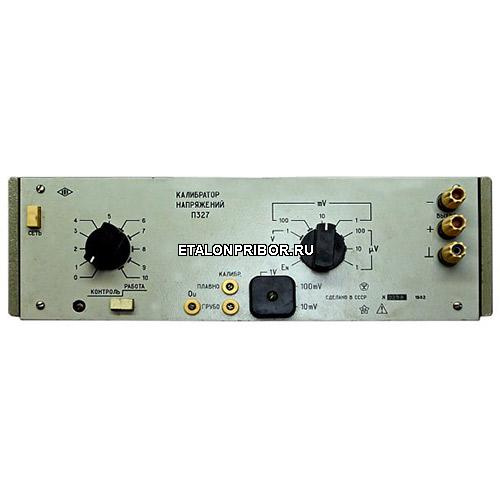

Калибратор напряжений П327

Приборы предназначены для эксплуатации при температуре от 10 до 35 °С и относительной влажности воздуха не более 80 % при температуре 25 °С.
Калибраторы напряжений П327 тропического исполнения (условное обозначение — П327 04.1**) предназначены для работы в помещениях с кондиционированным воздухом при температуре от 10 до 35 °С.
Питание калибратора П327 — от сети переменного тока с напряжением 220 ± 22 В, частотой 50 Hz. По требованию заказчика калибратор П327, поставляемый на экспорт, может быть изготовлен для питания от сети 60 Hz.

Технические данные

• Прибор имеет:
• Пределы калиброванных напряжений 1; 10; 100 мкВ; 1; 10; 100 мВ; 1; 10 В;
  Пропущена часть кода
• Выходное сопротивление соответствует указанному в табл. 1. Нагрузочная способность калибратора — 10 мА на пределе 10 В.

• Калибровка калибратора производится по первой ступени декады на пределе 10 В или в положении EN при калибровке по нормальному элементу.

• Время установления рабочего режима П327 равно 1 ч. Время установления прецизионного режима равно 4 ч. Изменение напряжения калибратора, вызванное длительностью включения, не превышает:

• в рабочем режиме за 8 ч — 25 • 10-4 %;

• в прецизионном режиме за 1 ч — 5 • 10-4 %.

• Изменение напряжения калибратора, вызванное изменением температуры окружающего воздуха, не превышает 5 • 10-4 % / °C. Дополнительно к указанному изменение напряжения П327 на пределах 1 В, 100 мВ не превышает:

• 5 • 10-5 % / °C — для предела 1 В,

• 10 • 10-5 % / °C — для предела 100 мВ.

• Изменение напряжения, вызванное изменением напряжения питающей сети от номинального на 22 В, не превышает 2 • 10-4 %. Напряжение шума калибратора П327 (пик-пик) не превышает 4 • 10-5 %. Переменное напряжение на выходе на пределе 10 В — не более 300 мкВ.

• Калибратор П327 имеет устройство для выполнения в процессе эксплуатации поэлементной поверки декады и определения поправок с использованием внешнего компаратора. Калибратор напряжений П327 обеспечивает нормируемые технические характеристики в течение 18 ч непрерывной работы после установления соответствующего режима. Повторное включение прибора разрешается производить по истечении 1 ч.

• Потребление тока от питающей сети с напряжением 220В - не более 60мА. Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями, доступ к которым возможен без вскрытия калибратора, выдерживает в течение 1 мин. действие испытательного напряжения переменного тока частотой 50Hz , действующее значение которого соответствует:

• 1,5kВ - между соединенными корпусом и выходными зажимами относительно ввода сетевого питания;

• 0,5kВ - между корпусом и выходными зажимами.

• Сопротивление изоляции не менее:

• 108 Ω - между корпусом и вводом сетевого питания;

• 1010 Ω - между выходным зажимами и соединенным с корпусом вводом сетевого питания.

• Калибратор напряжений П327 имеет электростатический экран. В качестве экрана используется металлический корпус. Составные части корпуса имеют электрическую связь с зажимом заземления. Электрическое сопротивление между составными частями корпуса и зажимом для заземления не более 0,5 Ω.

• Габаритные размеры и масса калибратора соответственно не более 317х106х325 мм, 6 кг.

Таблица 1.

Примечание: U – напряжение калибратора П327, В.
