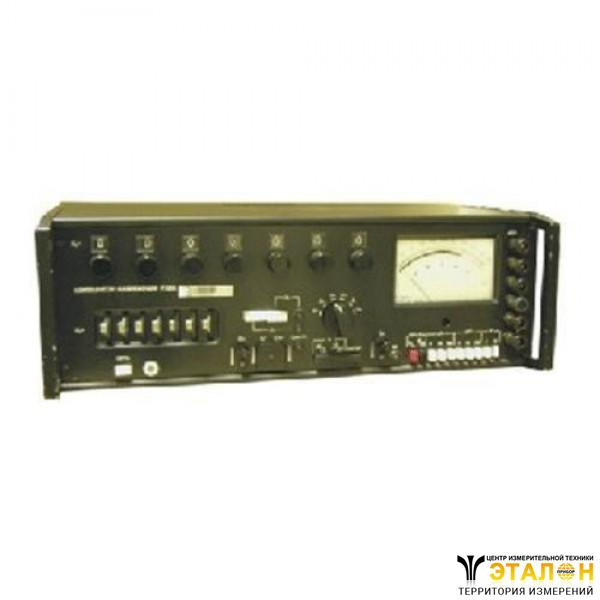

Компаратор напряжения Р3003М1-2 (Р 3003М1-2, Р-3003М1-2, p3003m1-2, p 3003m1-2, p-3003m1-2)
Предназначен для:
компарирования напряжений;
измерения напряжений;
выдачи калиброванных напряжений;
воспроизведения напряжений;
усиления напряжений.
Класс точности 0,0005.
Компараторы напряжения Р3003М1-2 (далее - компараторы) постоянного тока, класса точности 0,0005, предназначены для:
компарирования напряжений;
измерения напряжений;
выдачи калиброванных напряжений;
воспроизведения напряжений;
усиления напряжений.
В компараторе Р3003М1-2 предусмотрены режимы работы с внешним цифровым и аналоговым измерителями выхода. Рабочие условия применения компаратора:
температура окружающего воздуха - от 10 °С до 35 °С; относительная влажность - 80% при температуре 25°С; напряжение питавшей сети - (220±22)В, частотой 50; 60Гц.
Компараторы напряжения Р3003М1-2, предназначенные для поставки в районы с тропическим климатом, соответствуют исполнению 0 категории 4.1, и работают при температуре от 10 до 35°С. К условному обозначению типа компаратора добавляется 04.1 **».
Технические данные
Компаратор напряжений
При компарировании и измерении напряжений совместно функционируют встроенные калибратор, дифференциальный измерительный усилитель, дифференциальный микровольтметр, делитель входного напряжения.
Сведения о пределах компарирования (верхних значениях диапазонов) приведены в табл.1. Пределы допускаемого значения основной погрешности компарирования и пределы допускаемого значения погрешности компарирования в рабочих условиях применения соответствуют указанным в табл.2. Пределы допускаемого значения основной погрешности измерения при калибровке по нормальному элементу класса точности 0,001 II разряда соответствуют указанным в табл.2.
Время установления рабочего режима компаратора - 1 ч. Время установления прецизионного режима - 4 ч. Компаратор напряжения Р3003М1-2 обеспечивает нормируемые технические характеристики независимо от длительности включения после установления рабочего режима.
Дифференциальный измерительный усилитель напряжения
Параметры выходов дифференциального измерительного усилителя напряжения (далее - усилителя) соответствуют указанным в табл. 3. Пределы усиливаемых напряжений 1мкВ; 10мкВ; 100мкВ; 1мВ; 10мВ; 100мВ; 1В; 10В. Номинальные значения коэффициентов усиления, пределы допускаемого значения погрешностей усилителя по выходам ЦВ и АВ; пределы допускаемого значения нелинейности усилителя по выходу ЦВ соответствуют значениям, указанным в табл. 4, 5. Входное сопротивление усилителя (Rвх) соответствует значениям, указанным в табл.6. Выходное сопротивление усилителя по аналоговому и цифровому выходам не превышает 0,5Ом.
Параметры помехозащищенности входа
Коэффициент режекции дифференциального переменного напряжения (помеха нормального вида) частоты питающей сети и динамический диапазон указаны в табл.6. Коэффициент режекции синфазных напряжений (помеха общего вида):
для напряжения переменного тока частоты питающей сети указаны в табл.6;
для напряжения постоянного тока - не менее 120дБ.
Характеристики длительности включения. Смещение нуля усилителя по напряжению не превышает 3мкВ в рабочем режиме за 8 ч.
Дифференциальный микровольтметр
Пределы измерений микровольтметра: 1мкВ; 10мкВ; 100мкВ; 1мВ; 10мВ; 100мВ ; 1В; 10В. Пределы допускаемого значения основной приведенной погрешности по верхней шкале показывающего прибора и пределы допускаемого значения приведенной погрешности в рабочих условиях применения соответствуют указанным в табл.7.
Время установления показаний микровольтметра соответствует указанному в табл.7. Микровольтметр имеет:
двухрядную шкалу показывающего прибора;
электрический корректор для установки стрелки показывающего прибора на нулевую отметку нижней шкалы с погрешностью ±0,5 деления;
переключатель полярности показывающего прибора.
Нормальное положение шкалы показывающего прибора - вертикальное.
Калибратор напряжений
Пределы калиброванных напряжений и воспроизведения напряжений приведены в табл. 1. Калибратор выполнен двухрядным, семидекадным. Цена деления одной ступени младшей декады, нагрузочные характеристики, выходные сопротивления указаны в табл.8. Пределы допускаемого значения погрешности линейности установленного напряжения калибратора (нелинейность) в нормальных (основной) и рабочих условиях применения соответст вуют пределам допускаемых значений погрешности компарирова-ния, указанным в табл.2.
Пределы допускаемого значения основной погрешности воспроизведения при калибровке по нормальному элементу класса точности 0,001 П разряда соответствуют указанным в табл. 2.
Номинальное значение коэффициентов деления выходного напряжения калибратора на пределах 1В; 0,1В - 10 и 100 соответственно. Изменение напряжения калибратора не превышает:
вызванное длительностью включения:
25•10-4% - з рабочем режиме, за 8 ч;
5•10-4%- в прецизионном режиме за 1 ч;
вызванное изменением температуры окружающего зоздуха в диапазоне температур, соответствующих рабочим условиям применения, 5•10-4%/°С;
вызванное изменением напряжения питающей сети на ±22В от номинального 2•10-4%.
Изменение коэффициента деления делителей, вызванное изменением температуры окружающего воздуха в диапазоне температур, соответствующих рабочим условиям применения не превышает: 5•10-5%/°С для предела 1В; 10•10-4%/°С для предела 0,1В. Напряжение шума выходного напряжения калибратора (мультипликативная составляющая) не превышает 4•10-5%/°С(ПИК-ПИК)
Время установления напряжения калибратора не должно превышать 2 с, при ΔU = ± (2,5U + 1)мкВ,
где ΔU - отклонение выходного напряжения калибратора от установленного значения; U - установленное значение напряжения, В.
Делитель входного напряжения:
Номинальный коэффициент деления - 100.
Входное сопротивление - 1 МОм, с допускаемым отклонением ± 5%. Температурный коэффициент коэффициента деления - не более 23•10-4%/°С. Прибор снабжен устройством для автономной поверки и подстройки делителя.
Общие характеристики компаратора
Потребление тока от питающей сети напряжением 220В - не более 70мА. Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями, доступ к которым возможен без вскрытия компаратора Р3003М1-2, выдерживает в течение 1 мин. действие испытательного напряжения переменного тока частотой 50Гц, действующее значение которого соответствует:
1,5кВ - между соединенными вместе корпусом, и входными зажимами относительно ввода сетевого питания;
0,5кВ - между корпусом и входными, зажимами. Сопротивление изоляции не менее:
108Ом - между корпусом и вводом сетевого питания;
1010Ом - между входными зажимами и соединенным с корпусом вводом сетевого питания.
Габаритные размеры и масса компаратора Р3003М1-2 не превышают соответственно 488x170x385мм, 13кг.
| Пределы | Условное обозначение предела в конструкторской документации |
| При компарировании и измерении напряжения постоянного тока: компенсационным методом | |
| 11,111110В | 10В |
| 1,1111110В | 1В |
| 0,11111110В | 0,1В |
| с использованием делителя входного напряжения (Rвх = 1МОм) | |
| 111,1110В | 100В |
| При выдаче калиброванных напряжений и воспроизведении | |
| 11,111110В | 10В |
| 1,1111110В | 1В |
| 0,11111110В | 0,1В |
| Характеристика | Значение характеристики по пределам | |||
| 10В | 1В | 0,1В | 100В | |
| Пределы допускаемой погрешности компарирования, мкВ | ||||
| основной | ± (5U+1) | ± (5U+0,1) | ± (6U+0,04) | ± (50U+4) |
| в рабочих условиях применения | ± (10U+1) | ± (10U+0,1) | ± (20U+0,04) | - |
| Предел допускаемой основной погрешности измерения и воспроизведения при калибровке по нормальному элементу класса точности 0,001 II разряда, мкВ, при интервале калибровки: | ||||
| 1 ч. | ± (20U+1) | ± (20U+0,5) | ± (30U+0,5) | ± (50U+4)* |
| 8 ч. | ± (40U+5) | ± (40U+1) | ± (50U+0,5) | - |
| Выход | Номинальное выходное напряжение | Номинальный ток нагрузки | Сопротивление нагрузки, не менее |
| Аналоговый | ±10В | 5мА | 2кОм |
| Цифровой на пределах измерений: | |||
| 1мкВ-1В | ±1В | - | 1000кОм |
| 10В | ±10В | - | 1000кОм |
