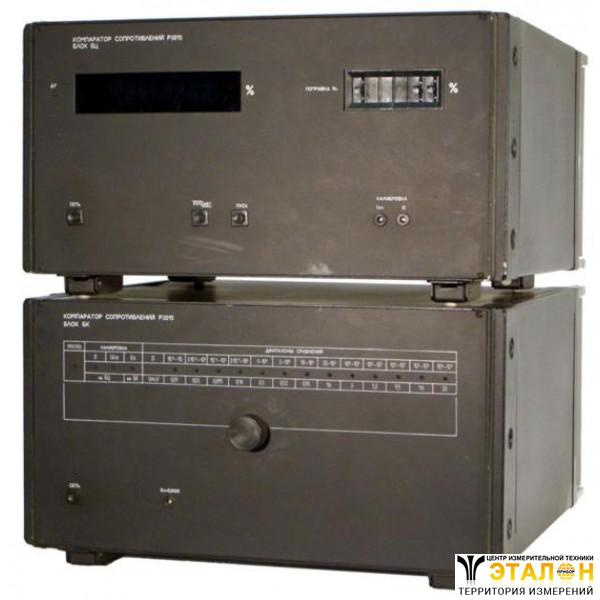

Компаратор сопротивлений Р3015 (Р 3015, Р-3015, p3015, p 3015, p-3015)

Компаратор сопротивлений Р3015 (далее - компаратор) предназначен для определения на постоянном токе относительной разности сопротивлений (далее - относительной разности z) двух внешних дискретных и (или) интегральных резисторов, не имеющих между собой гальванической связи, и представления результата сравнения в процентах на цифровом табло.

Диапазон сравнения 10^-2Ом-10⁷Ом
Основная погрешность 0,1-0,0001%

Компараторы сопротивлений Р3015 (далее - компараторы) предназначены для определения на постоянном токе относительной разности сопротивлений (далее - относительной разности z) двух внешних дискретных и (или) интегральных резисторов, не имеющих между собой гальванической связи, и представления результата сравнения в процентах на цифровом табло.

Условия эксплуатации:

температура окружающего воздуха от 10 до 35 °С;

относительная влажность воздуха 80 % при температуре 25 °С;

напряжение питающей сети (220±22)В;

частота питающей сети (50±1)Гц или (60±1,2)Гц;

коэффициент искажения кривой напряжения не более 5%;

внешние электрические и магнитные поля, кроме Земного, отсутствуют;

Компараторы сопротивлений Р3015, поставляемые в районы с тропическим климатом (компараторы с маркировкой "Р3015-04.1**"), должны эксплуатироваться в помещении с кондиционированным или частично кондиционированным воздухом.

Технические данные приборов компараторы сопротивлений Р3015

Диапазоны сравнения, значение напряжения на образцовом резисторе R_n (U_RN) во время сравнения сопротивлений резисторов соответствуют указанным в табл.1. Компаратор сопротивления Р3015 обеспечивает ручной и автоматический режимы запуска и режим дистанционного управления (ввод-вывод информации через встроенный интерфейс) по ГОСТ 26.003-80.

Компаратор обеспечивает автоматический выбор полярности и пределов относительной разности z: ±0,01; 0,1; 1; 10; 100 %. Компаратор состоит из двух блоков: блока компаратора (БК) и блока цифрового (БЦ), соединяемых между собой двумя кабелями.

На цифровое табло БЦ выводится:

значение измеряемой относительной разности z с плавающей запятой, положение которой соответствует пределу относительной разности согласно табл.2;

знак полярности измеренной относительной разности z;

буква "П" на знаковом индикаторе перед цифровыми разрядами, сигнализирующая о перегрузке при обрыве в цепи сравниваемых резисторов или относительной разности z более 119,99%.

Длительность измерительного цикла прибора компаратор сопротивления Р3015 при всех видах запуска устанавливается автоматически в зависимости от диапазона сравнения согласно табл. 3. Предел допускаемой основной погрешности компаратора при сравнении сопротивлений резисторов во всех режимах запуска соответствует табл.1. Измеренная относительная разность z измеряемого и образцового резисторов в процентах равна: Z = 100 ·(R_x - R_N)/R_N, где R_x и R_N - действительные значения сопротивлений, соответственно измеряемого и образцового резисторов.

Предел допускаемой дополнительной погрешности компаратора, вызванной изменением температуры окружающего воздуха от нормальной (20±2)°С до любой в пределах от 10 до 35°С, равен половине предела допускаемой основной погрешности на каждые 10°С изменения температуры. Предел допускаемой дополнительной погрешности компаратора, вызванной изменением напряжения питания на ± 10% от номинального (220В), равен половине предела допускаемой основной погрешности.

Компаратор сопротивления Р3015 имеет устройство для введения поправки на действительное значение сопротивления образцового резистора R_N от 0 до ±0,0099% от его номинального значения ступенями по 0,0001%. Поправка должна вводиться при измерении относительной разности ±(0,000000 - 0,9999%).

Время установления рабочего режима (после включения в сеть) - 30 минут. Продолжительность непрерывной работы компаратора без калибровки и установки нуля не менее 1 ч. Продолжительность непрерывной работы компаратора не менее 8 ч., причем время установления рабочего режима в указанную продолжительность непрерывной работы не входит. Время перерыва до повторного включения не менее 30 мин.

Сопротивление между любой доступной для прикосновения металлической деталью корпуса любого из блоков и зажимом "╧" не превышает 0,5Ом. Изоляция между цепью питания "220В" и зажимом "╧" У каждого блока БК и БЦ, а также между цепью питания "220В" обоих блоков (блоки БК и БЦ соединены соединительными кабелями) и измерительной цепью (закороченные концы кабелей R_x и R_N) выдерживает в нормальных условиях применения в течение 1мин действие испытательного напряжения переменного тока частотой (50±1)Гц практически синусоидальной формы, действующее значение которого 1,5 кВ.

Сопротивление изоляции между цепью питания прибора компаратор сопротивленияР3015 "220В" у каждого блока БК и БЦ и зажимами "╧", а также между цепью питания "220В" обоих блоков (блоки БК и БЦ соединены соединительными кабелями) и измерительной цепью (закороченные концы кабелей R_x и R_N) - не менее 10⁸Ом при напряжении 100-200В в нормальных условиях применения. Мощность, потребляемая компаратором, не более 110 В·А. Габаритные размеры, мм , не более БК: 450 х 250 х 450; БЦ: 450 х 250 х 450. Масса компаратора не более 30 кг.

Таблица 1.

Диапазон сравнения	Номинальное значение сравниваемых сопротивлений	Измеренная относи-тельная разность z, %	Напряже- ние не образцо- вом резисторе R_N,В	Выражение предела допускаемой основной погрешности (Δz + δ_к·z), %
10^-2Ом -10Ом	10^-2Ом -10Ом	±(0,0000 – 0,9999)	0,01± 0,00003	± 0,01
		±(1,000 – 9,999)	0,001 ± 0,00002	± 0,1
		±(10,00 – 100,00)		± (0,1+0,005·z)
3·10^-2Ом – 10²Ом	3·10^-2Ом – 10²Ом	±(0,0000 – 0,9999)	0,03 ± 0,0001	± 0,005
		±(1,000 – 9,999)	0,003 ± 0,00002	± (0,05+0,003·z)
		±(10,00 – 100,00)
10^-1Ом – 10³Ом	10^-1Ом – 10³Ом	±(0,00000 – 0,09999)	0,095 ± 0,0002	± (0,003)
		±(0,1000 – 0,9999)		± (0,003+0,001·z)
		±(1,000 – 9,999)	0,0095 ± 0,00002	± (0,015+0,001·z)
		±(10,00 – 10,00)		± (0,003+0,001·z)
3·10^-1Ом – 10⁴Ом	3·10^-1Ом – 10³Ом	±(0,00000 – 0,09999)	0,16 ± 0,0008	±0,001
	10³Ом – 10⁴Ом			±0,003
	3·10^-1Ом – 10³Ом	±(0,1000 – 0,999999)		± (0,01+0,0005·z)
	10³Ом – 10⁴Ом			± (0,003+0,0005·z)
3·10^-1Ом – 10⁴Ом	3·10^-1Ом – 10³Ом	±(1,000 – 9,9999)	0,016±0,00008	± (0,005+0,001·z)
	10³Ом – 10⁴Ом			± (0,015+0,001·z)
	3·10^-1Ом – 10³Ом	±(10,00 – 100,00)		± (0,03+0,001·z)
	10³Ом – 10⁴Ом
1Ом - 10⁴Ом	1Ом – 10²Ом	±(0,0000 – 0,09999)	0,3± 0,0009	± (0,0005+0,0005·z)
	10²Ом – 10⁴Ом			± (0,002+0,0005·z)
	1Ом – 10²Ом	±(0,1000 – 0,9999)		± (0,0005+0,0005·z)
	10²Ом – 10⁴Ом			± (0,002+0,0005·z)
	1Ом – 10²Ом	±(1,000 – 9,999)	0,03± 0,0001	± (0,003+0,001·z)
	10²Ом – 10⁴Ом			± (0,01+0,001·z)
	1Ом – 10²Ом	±(10,00 – 100,00)		± (0,03+0,001·z)
	10²Ом – 10⁴Ом			± (0,02+0,001·z)
3Ом - 10⁴Ом	3Ом – 10³Ом	±(0,0000 – 0,09999)	0,52±0,001	± (0,0003+0,0005·z)
	10³Ом – 10⁴Ом			± (0,003+0,0005·z)
	3Ом – 10³Ом	±(0,1000 – 0,9999)		± (0,0005+0,0005·z)
	10³Ом – 10⁴Ом			± (0,003+0,0005·z)
	3Ом – 10³Ом	±(1,000 – 9,999)	0,052±0,00012	± (0,002+0,001·z)
	10³Ом – 10⁴Ом			± (0,015+0,001·z)
	3Ом – 10³Ом	±(10,00 – 100,00)		± (0,02+0,001·z)
	10³Ом – 10⁴Ом
10Ом - 10⁴Ом	10Ом – 10³Ом	±(0,0000 – 0,09999)	0,95±0,0016	±0,00025
	10³Ом – 10⁴Ом			±(0,002+0,0005·z)
	10Ом – 10³Ом	±(0,1000 – 0,9999)		±(0,00025+0,0005·z)
	10³Ом – 10⁴Ом
	10Ом – 10³Ом	±(1,000 – 9,999)	0,095±0,0002	±(0,001+0,0005·z)
	10³Ом – 10⁴Ом			±(0,015+0,001·z)
	10Ом – 10³Ом	±(10,00 – 100,00)		±(0,02+0,001·z)
	10³Ом – 10⁴Ом
30Ом - 10³Ом	30Ом - 10³Ом	±(0,0000 – 0,009999)	1,6±0,008	±0,0001
		±(0,0100 – 0,09999)		±(0,0001+0,0005·z)
		±(0,100 – 0,9999)		±(0,0003+0,0005·z)
		±(1,00 – 9,999)	0,16±0,0008	±(0,002+0,0005·z)
		±(10,00 – 100,0)		±(0,02+0,001·z)
10²Ом - 10⁴Ом	10²Ом - 10⁴Ом	±(0,0000 – 0,009999)	3,0±0,01	±0,0001
		±(0,0100 – 0,09999)		±(0,0001+0,0005·z)
		±(0,100 – 0,9999)		±(0,0003+0,0005·z)
		±(1,00 – 9,999)	0,3±0,0009	±(0,002+0,0005·z)
		±(10,00 – 100,0)		±(0,02+0,001·z)
10²Ом - 10⁴Ом	10²Ом - 10⁴Ом	±(0,0000 – 0,009999)	5,2±0,012	±0,0001
		±(0,0100 – 0,09999)		±(0,0001+0,0005·z)
		±(0,100 – 0,9999)		±(0,0003+0,0005·z)
		±(1,00 – 9,999)	0,52±0,0011	±(0,002+0,0005·z)
		±(10,00 – 100,0)		±(0,02+0,001·z)
10²Ом - 10⁵Ом	10²Ом - 10⁴Ом	±(0,0000 – 0,009999)	9,5±0,020	±0,0001
	10⁴Ом – 10⁵Ом			±0,0002
	10²Ом - 10⁴Ом	±(0,0100 – 0,09999)		±(0,0001+0,0005·z)
	10⁴Ом – 10⁵Ом			±(0,00025+0,0005·z)
	10²Ом - 10⁴Ом	±(0,100 – 0,9999)		±(0,0003+0,0005·z)
	10⁴Ом – 10⁵Ом			±(0,00045+0,0005·z)
	10²Ом - 10⁴Ом	±(1,00 – 9,999)	0,95±0,0016	±(0,002+0,001·z)
	10⁴Ом – 10⁵Ом
	10²Ом - 10⁴Ом	±(10,00 – 100,0)		±(0,02+0,002·z)
	10⁴Ом – 10⁵Ом
10³Ом – 10⁶Ом	10³Ом – 10⁴Ом	±(0,0000 – 0,009999)	16,0±0,08	±(0,0001+0,0005·z)
	10⁴Ом – 10⁵Ом			±[(0,0001+10^-9·R_N)+0,0005·z]
	10⁵Ом – 10⁶Ом			±[(0,0001+10^-9·R_N)+(2,5· 10^-10·R_N +0,0005)·z]
	10³Ом – 10⁴Ом	±(0,100 – 0,9999)		±(0,0003+0,0005·z)
	10⁴Ом – 10⁵Ом			±[(0,0003+10^-9·R_N)+0,0005·z]
	10⁵Ом – 10⁶Ом			±[(0,0003+10^-9·R_N)+(2,5· 10^-10·R_N +0,0005)·z]
	10³Ом – 10⁵Ом	±(1,00 – 9,999)	1,6±0,08	±(0,002+0,001·z)
	10⁵Ом – 10⁶Ом			±[(0,002+5·10^-9·R_N)+(2,5· 10^-10·R_N +0,0001)·z]
	10³Ом – 10⁵Ом	±(10,00 – 100,0)		±(0,02+0,001·z)
	10⁵Ом – 10⁶Ом			±[(0,02+5·10^-9·R_N)+(2,5· 10^-10·R_N +0,001)·z]
10⁶Ом – 10⁷Ом	10⁶Ом – 10⁷Ом	±(0,0000 – 0,9999)	20,0±0,09	±[(0,0001+10^-9·R_N)+(2,5· 10^-10·R_N +0,0005)·z]
		±(1,00 – 9,999)	2,0±0,009	±[(0,002+5·10^-9·R_N)+(2,5· 10^-10·R_N +0,001)·z]
		±(10,00 – 100,0)		±[(0,02+5·10^-9·R_N)+(2,5· 10^-10·R_N +0,001)·z]

Примечание: Δz – погрешность компаровщика равнономинальных сопротивлений (далее – коэффициент Δz); δ_к– погрешность масштабного коэффициента преобразования (далее – коэффициент δ_к)
