Установка У5052 (У 5052, У-5052)
Предназначена для наладки и проверки простых релейных защит и элементов электроавтоматики на месте их установки на электростанциях, подстанциях и промышленных предприятиях или в лабораториях.
Состоит из двух блоков - К513, К514
Установка У5052 предназначена для наладки и проверки простых релейных защит и элементов электроавтоматики (реле, контакторов, пускателей и т.п.) на месте их установки на электростанциях, подстанциях и промышленных предприятиях или в лабораториях.

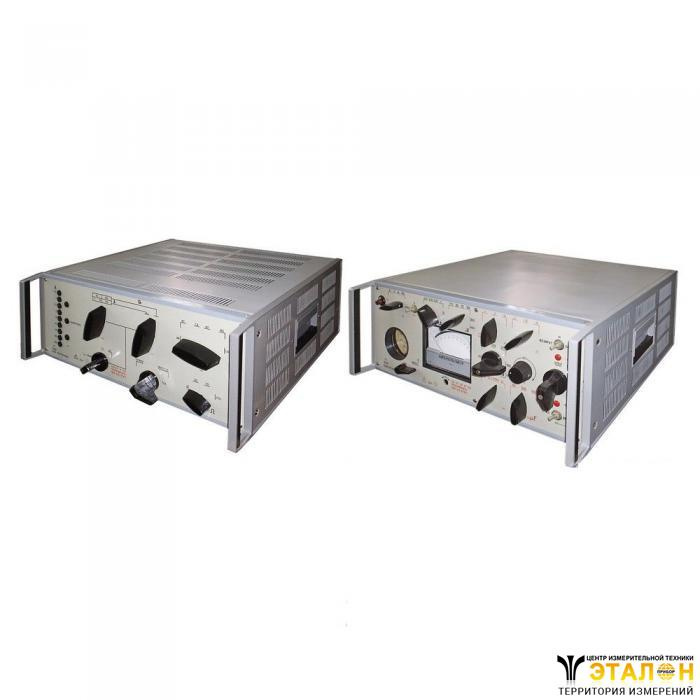

Установка У5052 состоит из двух блоков (К513 - блок регулировочный и K5I4 - блок нагрузочный) электрически связанных между собой при помощи кабеля с разъемными соединениями
Установка У5052 предназначена для эксплуатации:
У5052 - в условиях умеренною климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35°С и относительной влажности до 80% (при 25°С), а также может использоваться при работах на открытом воздухе при условии исключения попадания на нее водяных брызг и капель;
У5052 Т4.1 - тропическое исполнение - в условиях сухого или влажного тропического климата в закрытых помещениях с кондиционированным воздухом при температуре от 1 до 40°С и относительной влажности до 80% при 25°С (ГОСТ 15150-69).
Технические данные
Установки У5052 обеспечивают:
получение регулируемых однофазного переменного и выпрямленного постоянного тока и напряжения;
измерение временных характеристик проверяемых устройств.
Питание установки осуществляется от сети переменного тока частоты 50±0,5 Гц напряжением 220 или 380 В, мощностью не менее 6 кВ·А.
Регулировочный блок K5I3 при номинальном напряжении питающей сети (220 или 380 В) обеспечивает: Получение на выходных зажимах электрических величин в соответствии с табл.1.
Таблица 1
Род напряжения и тока | Режим нагрузки | Допуска- емая длитель- ность включения при указанных режимах нагрузки, мин | Регулиро- вание | Выходные зажимы | Положе- ние |
Напря- жение, В | ток, А |
1.Перемен- ный | 380В | 2А | 30 | Плавно-ступен- чатое | "=U" | "ОТКЛ" |
380В | 5А | 1 |
330В | 10А* | 0,5 |
2. Постоян- ный (выпрямлен- ный со сглаживанием) | 240В | 0,06А | 30 | "Uр" |
220В | 0,6А | 5 |
110В | 1,0А | 5 |
- | 4,5А | 1 |
3. То же | 210В | 1,0А | 5 | Отсутст- вует | "Uнр1" |
200В | 0,65А 1А | 5 | "Uнр2" |
4. Выпрямлен- ный (без сглаживания) | - | 4,5А | 5 | Плавное | "IД" | "ОТКЛ" |
* Измерение тока производится внешним амперметром. Допускаются отклонения от приведенных в табл. токов и напряжений на ±15%;
Выполнение одновременно пп. 1 и 4 или 2 и 4 табл. 1. установка должно отключаться на время не менее 45 мин для охлаждения после каждого из режимов, указанных в табл.1;
Синусоидальную форму кривой переменного напряжения на зажимах "= U" при токе 5 А, напряжении 380 В и активной нагрузке, при этом разница между коэффициентами нелинейных искажений напряжения на нагрузке ("=U") и в сети не превышает 5%;
Коэффициент пульсации выпрямленных напряжения и тока на зажимах "= U" в соответствии с табл.2.
Таблица 2
Режим нагрузки | Коэффициент пульсации ва нагрузке, %, не более | Положение переключателя "S12" (мкФ) |
Напря- жение, В | ток, А |
240В | 0,06А | 2 | "100" |
220В | 0,6А | 3 | "500" |
110В | 1,0А | 3 | "1000" |
" | 4,5А | 20 | "1000" |
Определение напряжения (тока, срабатывания, возврата реле и других устройств переменного и постоянного напряжения) тока в том числе промежуточных реле постоянного тока с параллельной и последовательной обмотками.
Определение однополярных выводов параллельной и последовательной обмоток промежуточных реле постоянного тока.
Определение времени срабатывания (возврата) испытуемых аппаратов (на замыкающих, размыкающих и временно-замыкающих контактах) с помощью встроенного в прибор У5052 электросекундомера ПВ-58Щ или внешнего миллисекундомера (например Ф209, Ф738, ФИВ, ЭМС-54). Сигнализацию замыкания контакта проверяемого реле.
Таблица 3
Номинальный ток, поверяемой установки У5052, А | Предел измерения по току, А | Режим загрузки при длительности включения, мин |
30 | |
При напряжении сети, В |
220 или 380 |
И сопротивлении резисторов в первичной цепи нагрузочного трансформатора, Ом |
«0» |
I, А | U, В | I, А | U, В |
5А | 25А | 6,5А | 120В | 13А | 117,0В |
50А | 13А | 60В | 26А | 58,5В |
100А | 20А | 38В | 40А | 38,0В |
200А | 40А | 19В | 80А | 18,7В |
1А | 10А | 2А | 350В | 4А | 375В |
10А | 2А | 350В | 4А | 375В |
Номинальный ток, поверяемой установки У5052, А | Предел измерения по току, А | Режим загрузки при длительности включения, мин |
3 |
При напряжении сети, В |
220 или 380 |
И сопротивлении резисторов в первичной цепи нагрузочного трансформатора, Ом |
«20» | «70» | «200» |
I, А | U, В | I, А | U, В | I, А | U, В |
5А | 25А | 20А | 64В | 11,1А | 35,6В | 4,75А | 15,2В |
50А | 37,5А | 30В | 20,0А | 16В | 9А | 7,2В |
100А | 73А | 14,5В | 34,5А | 6,9В | 14,5А | 2,9В |
200А | 130А | 6,5В | 66А | 3,3В | 28А | 1,4В |
1А | 10А | 4,4А | 100В | 1,96А | 49В | 0,78А | 19,5В |
10А | 3,5А | 355В | 2А | 248В | 1А | 140В |
Номинальный ток, поверяемой установки У5052, А | Предел измерения по току, А | |
0,5 |
При напряжении сети, В |
380 | 220 |
И сопротивлении резисторов в первичной цепи нагрузочного трансформатора, Ом |
«0» |
I, А | U, В | I, А | U, В |
5А | 25А | 35А | 112В | 27,8А | 89В |
50А | 67,5А | 54В | 55А | 44В |
100А | 150А | 30В | 100А | 20В |
200А | 240А | 12В | 196А | 9,2В |
1А | 10А | 10А | 250В | 10А | 250В |
10А | 5А | 500В | 5А | 440В |
Блок K5I3 совместно с блоком К514 при номинальном напряжении питающей сети (380 или 220 В) обеспечивает:
Плавно - ступенчатое регулирование однофазного переменного тока. Параметры нагрузки в зависимости от длительности включения установки, номинального напряжения сети и сопротивления резисторов в первичной цепи нагрузочного трансформатора приведены в табл. 3.
Допускается отклонение токов и напряжений на ±25%;
Одновременное выполнение условий табл.3 и п.3 табл.1. При этом допускается уменьшение тока и напряжения на нагрузке, по сравнению с указанными выше до 15%.
Работу в повторно-кратковременном режиме (ПКР), характеризующемся временными интервалами, приведенными в табл.4. При работе в режиме ПКР установка обеспечивает получение токов и напряжений, указанных в табл.3 для длительности включения 0,5 мин.
Таблица 4
Номер цикла | 1 | 2 | 3 |
Длительность включенного состояния установки, с | 10 | - | 10 | - | 10 | - | 10 | - | 10 | - | 10 | - | 10 | - | 10 | - | 10 |
Длительность отключенного состояния установка, с | - | 30 | - | 30 | - | 120 | - | 30 | - | 30 | - | 120 | - | 30 | - | 30 | - |
Установка У5052 должна отключаться на время не менее 45 мин для охлаждения после каждого, из режимов, указанных в табл. 3,4,5.
Синусоидальную форму кривой переменного тока в цепи активной нагрузки при токе 50 А, подключаемой к зажимам "1≤50А". Разница между коэффициентами нелинейных искажений кривой переменного тока з цепи нагрузки и напряжения сети не превышает 2 %,
Улучшение формы кривой тока в нагрузке с помощью резисторов, включаемых в первичную обмотку трансформатора Т3 переключателем "S21",регулируемых ступенями 0; 20; 70; 200 Ом, при этом допустимые токи в нагрузке при длительности включения до 3 мин приведены в табл. 3. Блок К5I4 при его питании непосредственно от сети однофазного переменного напряжения обеспечивает ступенчатое регулирование переменного тока в нагрузке (измерения внешним амперметром);
а) при питании от сети 380В - в соответствии с графами 7-14 табл. 3 только на пределах 25А; 50А; 100А; 200А; б) при питании от сети: 220В - в соответствия с табл. 5
Таблица 5.
Номиналь- ный ток проверяемой установки, У5052, А | Предел по току, А | Режим нагрузки при длительности включения, мин |
3 | 0,5 |
и сопротивлении резисторов в первичной цепи нагрузочного трансформатора, Ом |
"20" | "70" | "200" | "0"* |
I, А | U, В | I, А | U, В | I, А | U, В | I, А | U, В |
5А | 25А | 12,0 | 37,5 | 6,2 | 19,8 | 2,75 | 8,8 | 20 | 64 |
50А | 24,8 | 19,0 | 12,0 | 9,6 | 5,25 | 4,2 | 40 | 32 |
100А | 45,0 | 9,0 | 21,0 | 4,2 | 8,50 | 1,7 | 90 | 18 |
200А | 80,0 | 4,0 | 40,0 | 2,0 | 19,00 | 0,95 | 140 | 7 |
1А | 10 | 4,6 | 115 | 2 | 50 | 0,73 | 19 | 11,2 | 280 |
Допускается отклонение от приведенных в табл.5 токов и напряжений до ±25%. Технические данные измерителя тока и напряжения ( в дальнейшем - измеритель) электромагнитной системы указаны в табл.6.
Таблица 6
Характеристика | Значение |
1. Конечное значение рабочей части шкалы по току, А | 0,01А; 0,05А; 0,25А; 1А; 5А |
2. Конечное значение рабочей части шкалы по напряжению, В | 7,5В; 30В; 75В; 150В; 800В; |
3. Предел допускаемой основной погреш-ности на всех отметках рабочей части шкалы в диапазоне частот 50±0,5Гц. и на постоянном токе, % (от конечного значения рабочей части шкалы) | ± 2,5 |
4. Вариация показаний, %, не более: | +2,5 |
5. Невозвращение указателя к нулевой отметке шкалы при плавном уменьшении измеряемой величины от номинального значения до нуля, мм, не более | 1,5 |
6. Рабочее положение шкалы | вертикальное |
7. Предел допускаемой дополнительной погрешности, вызванной отклонением от вертикального положения на 5° в любом направлении, % , не более | ±2,5 |
8. Время успокоения подвижной части, с, не более | 4 |
9. Отношение первого отброса стрелки к остановившемуся отклонение не более | 1,4 |
При получении тока в цепи нагрузки блока K5I4 предел допускаемой основной погрешности измерителя на всех отметках рабочей части шкалы в диапазоне частот 50±0,5Гц составляет ±2,5% от конечного значения рабочей части шкалы.
Электросекундомер ПВ-53Щ в блоке К513 удовлетворяет требованиям ТУ завода-изготовителя. Электрическая изоляция между всеми электрическими цепями установки и корпусом выдерживает в течение 1 мин испытательное напряжение 1,0 кВ практически синусоидального тока частотой 50 Гц при температуре окружающего воздуха(20±5°С) и относительной влажности до 80%.
Сопротивление изоляции между всеми электрическими цепями установки и корпусов, а также между всеми изолированными электрическими цепями установки при температуре окружающего воздуха (20±5)°С и относительной влажности от 30 до 80% не менее 10 МОм.
Габаритные размеры блока К513 и К514 - 500х200х520 мм, масса блока К513 - 26кг, блока К514 - 29кг.
