У5052 Установка

ОПИСАНИЕ ПРИБОРА:

Установка У5052 предназначена для наладки и проверки простых релейных защит и элементов электроавтоматики (реле, контакторов, пускателей и т.п.) на месте их установки на электростанциях, подстанциях и промышленных предприятиях или в лабораториях.

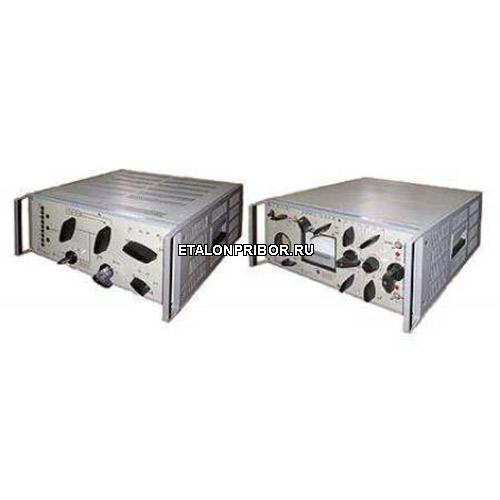

Установка У5052 состоит из двух блоков (К513 - блок регулировочный и K5I4 - блок нагрузочный) электрически связанных между собой при помощи кабеля с разъемными соединениями

Установка У5052 предназначена для эксплуатации:

У5052 - в условиях умеренною климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35°С и относительной влажности до 80% (при 25°С), а также может использоваться при работах на открытом воздухе при условии исключения попадания на нее водяных брызг и капель;

У5052 Т4.1 - тропическое исполнение - в условиях сухого или влажного тропического климата в закрытых помещениях с кондиционированным воздухом при температуре от 1 до 40°С и относительной влажности до 80% при 25°С (ГОСТ 15150-69).

Технические данные

Установки У5052 обеспечивают:

• получение регулируемых однофазного переменного и выпрямленного постоянного тока и напряжения;
• измерение временных характеристик проверяемых устройств.


Питание установки осуществляется от сети переменного тока частоты 50±0,5 Гц напряжением 220 или 380 В, мощностью не менее 6 кВ·А.

Регулировочный блок K5I3 при номинальном напряжении питающей сети (220 или 380 В) обеспечивает: Получение на выходных зажимах электрических величин в соответствии с табл.1.

* Измерение тока производится внешним амперметром. Допускаются отклонения от приведенных в табл. токов и напряжений на ±15%;

Выполнение одновременно пп. 1 и 4 или 2 и 4 табл. 1. установка должно отключаться на время не менее 45 мин для охлаждения после каждого из режимов, указанных в табл.1;

Синусоидальную форму кривой переменного напряжения на зажимах "= U" при токе 5 А, напряжении 380 В и активной нагрузке, при этом разница между коэффициентами нелинейных искажений напряжения на нагрузке ("=U") и в сети не превышает 5%;

Коэффициент пульсации выпрямленных напряжения и тока на зажимах "= U" в соответствии с табл.2.

Таблица 1

Определение напряжения (тока, срабатывания, возврата реле и других устройств переменного и постоянного напряжения) тока в том числе промежуточных реле постоянного тока с параллельной и последовательной обмотками.

Определение однополярных выводов параллельной и последовательной обмоток промежуточных реле постоянного тока.

Определение времени срабатывания (возврата) испытуемых аппаратов (на замыкающих, размыкающих и временно-замыкающих контактах) с помощью встроенного в прибор У5052электросекундомера ПВ-58Щ или внешнего миллисекундомера (например Ф209, Ф738, ФИВ, ЭМС-54). Сигнализацию замыкания контакта проверяемого реле.

Таблица 2

Блок K5I3 совместно с блоком К514 при номинальном напряжении питающей сети (380 или 220 В) обеспечивает:

Плавно - ступенчатое регулирование однофазного переменного тока. Параметры нагрузки в зависимости от длительности включения установки, номинального напряжения сети и сопротивления резисторов в первичной цепи нагрузочного трансформатора приведены в табл. 3.

Допускается отклонение токов и напряжений на ±25%;

Одновременное выполнение условий табл.3 и п.3 табл.1. При этом допускается уменьшение тока и напряжения на нагрузке, по сравнению с указанными выше до 15%.

Работу в повторно-кратковременном режиме (ПКР), характеризующемся временными интервалами, приведенными в табл.4. При работе в режиме ПКР установка обеспечивает получение токов и напряжений, указанных в табл.3 для длительности включения 0,5 мин.

Таблица 3

Установка У5052 должна отключаться на время не менее 45 мин для охлаждения после каждого, из режимов, указанных в табл. 3,4,5.

Синусоидальную форму кривой переменного тока в цепи активной нагрузки при токе 50 А, подключаемой к зажимам "1≤50А". Разница между коэффициентами нелинейных искажений кривой переменного тока з цепи нагрузки и напряжения сети не превышает 2 %,

Улучшение формы кривой тока в нагрузке с помощью резисторов, включаемых в первичную обмотку трансформатора Т3 переключателем "S21",регулируемых ступенями 0; 20; 70; 200 Ом, при этом допустимые токи в нагрузке при длительности включения до 3 мин приведены в табл. 3. Блок К5I4 при его питании непосредственно от сети однофазного переменного напряжения обеспечивает ступенчатое регулирование переменного тока в нагрузке (измерения внешним амперметром);

а) при питании от сети 380В - в соответствии с графами 7-14 табл. 3 только на пределах 25А; 50А; 100А; 200А; б) при питании от сети: 220В - в соответствия с табл. 5

Таблица 4

Допускается отклонение от приведенных в табл.5 токов и напряжений до ±25%. Технические данные измерителя тока и напряжения ( в дальнейшем - измеритель) электромагнитной системы указаны в табл.6.

Таблица 5

При получении тока в цепи нагрузки блока K5I4 предел допускаемой основной погрешности измерителя на всех отметках рабочей части шкалы в диапазоне частот 50±0,5Гц составляет ±2,5% от конечного значения рабочей части шкалы.

Электросекундомер ПВ-53Щ в блоке К513 удовлетворяет требованиям ТУ завода-изготовителя. Электрическая изоляция между всеми электрическими цепями установки и корпусом выдерживает в течение 1 мин испытательное напряжение 1,0 кВ практически синусоидального тока частотой 50 Гц при температуре окружающего воздуха(20±5°С) и относительной влажности до 80%.
