Назначение киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140
Киловольтметр многопредельный цифровой ПрофКиП СКВ-120/140 предназначен для измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения постоянного тока.
Принцип действия киловольтметра основан на масштабном преобразовании высокого входного напряжения в заданное число раз с помощью высоковольтного делителя и преобразованием выходного напряжения делителя аналого-цифровым преобразователем с последующим отображением результатов измерения на жидкокристаллическом дисплее.
Отличительной особенностью киловольтметра является конструкция блока делителя высоковольтного многопредельного цифрового. Конструктивно в одном блоке размещены две группы делителей высоковольтных резистивно-емкостных, автоматически переключающихся в зависимости от значения входного напряжения, что обеспечивает линейность преобразования высокого входного напряжения. Для удобства измерения различного по характеру изменения (быстро или медленно меняющегося) напряжения в киловольтметре предусмотрена возможность установки различного времени усреднения измерения: 0.5 с, 1.0 с, 2.5 с, 5.0 с.
Киловольтметр позволяет производить до пятнадцати записей измеряемого значения напряжения с длительностью записи по две секунды каждая.
В киловольтметре реализована функция стабилизации физико-химических параметров жидкого диэлектрика, заполняющего блок высоковольтного делителя, методом адсорбционной очистки, обеспечивающая стабильность коэффициента масштабного преобразования входного напряжения.
Дополнительно киловольтметр оснащен интерфейсом USB для отображения на дисплее ПК формы и параметров кривой напряжения в масштабе реального времени.
Особенности и преимущества киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140
▪ Диапазон измерения напряжения постоянного тока: 2.000 кВ … 26.000 кВ и 26.01 кВ … 140.00 кВ
▪ Два предела измерения в одном делителе
▪ Относительная погрешность: в каждой точке диапазона 1.0%
▪ Время установления рабочего режима: не более 5.0 с
▪ Применение методов стабилизации параметров жидкого диэлектрика: высокая стабильность делителя
▪ Встроенный USB-интерфейс и специальное ПО с дополнительными возможностями
Основные технические характеристики киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140
Параметры | Значения |
Диапазон измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц | 2.000 кВ … 26.000 кВ 26.01 кВ …120.00 кВ |
Диапазон измерения напряжения постоянного тока | 2.000 кВ … 26.000 кВ 26.01 кВ … 140.00 кВ |
Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц | ±1.0% |
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока | ±1.0% |
Входное сопротивление постоянному току | 535 МОм ±10% |
Время установления рабочего режима | не более 5.0 с |
Количество диапазонов измерения | 2 |
Режим переключения диапазонов измерения | автоматический |
Максимальное время работы | 8 часов с последующим отключением на 1 час |
Рабочие условия применения киловольтметра многопредельного цифрового ПрофКиП СКВ-120
▪ Температура окружающего воздуха: 5°С … 40°С
▪ Относительная влажность воздуха: 30% … 80%
▪ Атмосферное давление: 84 кПа … 106.7 кПа
Нормативные и технические документы, устанавливающие требования к киловольтметру многопредельному цифровому ПрофКиП СКВ-120/140
▪ ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
▪ ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»
▪ ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний»
▪ ТУ 422120-003-68134858-2014 «Киловольтметр многопредельный цифровой «ПрофКиП СКВ-120/140». Технические условия»
▪ ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»
Поверка киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140
▪ Поверка осуществляется в соответствии с документом 422120-003-68134858-2014 МП «Киловольтметр многопредельный цифровой «ПрофКиП СКВ-120/140». Методика поверки», утвержденным ФГУП «ВНИИМС» в августе 2014 года
▪ Сведения о методиках (методах) измерений приводятся в паспорте 422120-003-68134858-2014 ПС
Общие данные киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140
▪ Средний срок службы: не менее 5 лет
▪ Средняя наработка на отказ: не менее 5 000 часов
▪ Питание: 220 В ±22 В, 50 Гц ±0.5 Гц
▪ Максимальная потребляемая мощность: 20 ВА
▪ Габаритные размеры блока индикации: 260х100х260 мм
▪ Габаритные размеры блока делителей ДВМЦ: 300х300х800 мм
▪ Вес блока индикации: 3 кг
▪ Вес блока делителей ДВМЦ: 12 кг
Комплект поставки киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140
Наименование | Количество |

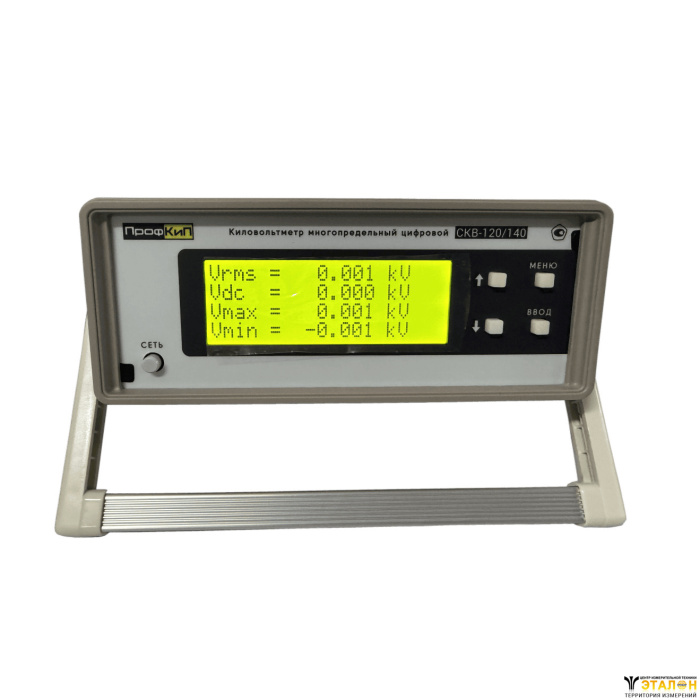

Блок индикации ПК.422120.003.01 | 1 шт. |
Блок ДВМЦ ПК. 422120.003.02 | 1 шт. |
Межблочный соединительный кабель ПК. 422120.003.03 | 1 шт. |
Кабель сетевой | 1 шт. |
Вставка плавкая 3.15 А АГО.481.304 ТУ | 2 шт. |
Паспорт 422120-003-68134858-2014 ПС | 1 шт. |
