Клапан распределительный взрывозащищенный КРВ-М предназначен для управления пневматическими приводами в системах управления технологическими процессами в химических, нефтехимических и других отраслях промышленности.
Технические характеристики
Условия эксплуатации
Взрывозащита
Клапаны КРВ-М соответствуют «Общим правилам взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» (ПБ 09-540-03).
Клапаны распределительные КРВ-М комплектуются кабельными вводами КВВ ЦКЛГ.687151.000 ТУ:
Принцип действия
Принцип действия клапана заключается в том, что при подаче электропитания на электромагнит открывается управляющее (пилотное) отверстие малого сечения, по которому давление питания подается на поршень, что вызывает перемещение поршня и золотника, управляющего связями между портами. При отключении электропитания пилотное отверстие закрывается, открывается отверстие сброса, и золотник с поршнем под действием возвратной пружины возвращаются в исходное положение. Имеется возможность ручного управления клапаном путем открытия (закрытия) пилотного отверстия кулачком на лицевой поверхности клапана.
Использование золотника, управляемого через пилотное отверстие, позволяет получить клапан с малым динамическим сопротивлением при большом условном проходе.
Исполнения
Клапаны распределительные КРВ-М выполнены в соответствии с ЦКЛГ.494611.000 ТУ и выпускаются в базовых модификациях, представленных в таблице 1. Каждая модификация КРВ-М из таблицы 1 имеет два варианта исполнения в зависимости от питания. Дополнительный шифр -** исполнения КРВ-М обозначает тип питания: АС - от сети переменного тока, DC - от сети постоянного тока.
Обозначение исполнения клапана | Шифр исполнения клапана | Тип клапана | Напряжение питания постоянного или переменного тока, В. |
---|---|---|---|
ЦКЛГ.494611.000-00 | КРВ-М-3/2-6-12-** | трехходовой, нормально закрытый | 12 |
ЦКЛГ.494611.000-01 | КРВ-М-3/2-6-24-** | 24 | |
ЦКЛГ.494611.000-02 | КРВ-М-3/2-6-48-** | 48 | |
ЦКЛГ.494611.000-03 | КРВ-М-3/2-6-220-** | 220 | |
ЦКЛГ.494611.000-04 | КРВ-М-5/2-6-12-** | пятиходовой | 12 |
ЦКЛГ.494611.000-05 | КРВ-М-5/2-6-24-** | 24 | |
ЦКЛГ.494611.000-06 | КРВ-М-5/2-6-48-** | 48 | |
ЦКЛГ.494611.000-07 | КРВ-М-5/2-6-220-** | 220 | |
ЦКЛГ.494611.000-08 | КРВ-М-3/2-6-12НО-** | трехходовой, нормально открытый | 12 |
ЦКЛГ.494611.000-09 | КРВ-М-3/2-6-24НО-** | 24 | |
ЦКЛГ.494611.000-10 | КРВ-М-3/2-6-48НО-** | 48 | |
ЦКЛГ.494611.000-11 | КРВ-М-3/2-6-220НО-** | 220 |
Кабельный ввод КВВ для монтажа кабеля по согласованию с Заказчиком может иметь варианты исполнения:
Пример записи обозначения КРВ-М трехходового, нормально открытого, с напряжением питания постоянного тока 12 В, с кабельным вводом КВВ для монтажа кабеля в трубе при заказе:
"КЛАПАН РАСПРЕДЕЛИТЕЛЬНЫЙ ВЗРЫВОЗАЩИЩЁННЫЙ КРВ-М-3/2-6-12НО-DC ЦКЛГ.494611.000-08 с КВВ-1-1
ЦКЛГ.494611.000 ТУ"
Монтаж
Для монтажа клапана предусмотрены 4 крепежных отверстия М5 в корпусе. Для подключения трубопроводов имеются три отверстия М10×1. Монтаж кабеля ведется через кабельный ввод КВВ, который по согласованию с Заказчиком может иметь вариант исполнения для монтажа кабеля в трубе, или для монтажа бронированного кабеля, или для монтажа кабеля в металлорукаве.
Габаритные, установочные и присоединительные размеры клапана распределительного трехходового КРВ-М-3/2-** показаны на рисунке 1, а клапана пятиходового КРВ-М-5/2-** - на рисунке 2.

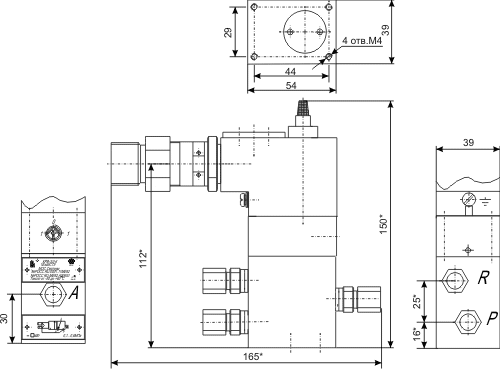

Рис. 1. Габаритные, установочные и присоединительные размеры клапана КРВ-М-3/2-** c кабельным вводом КВВ-1-1-М12х1,5-8 для монтажа кабеля в трубе.

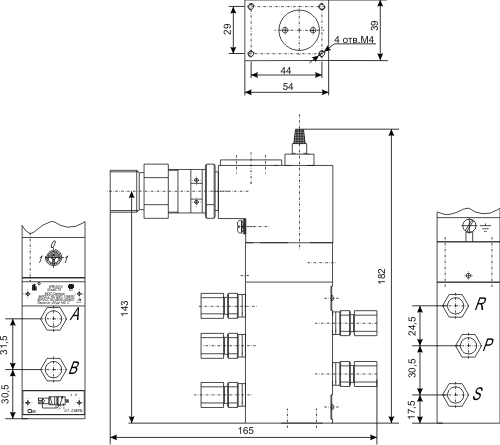

Рис. 2. Габаритные, установочные и присоединительные размеры клапана КРВ-М-5/2-** с кабельным вводом КВВ-1-1-М12х1,5-8 для монтажа кабеля в трубе.
