КС-6432ОК Аппаратно-программный комплекс

Аппаратно-программный комплекс КС-6432ОК предназначен для автоматизированного управления общекотельным оборудованием и водогрейными котлами, работающими на газообразном топливе, автоматизация которых выполнена на базе микропроцессорного устройства управления котлами, печами сушилками Агава 6432.10.

Бланк опросного листа для заказа общекотельной автоматики

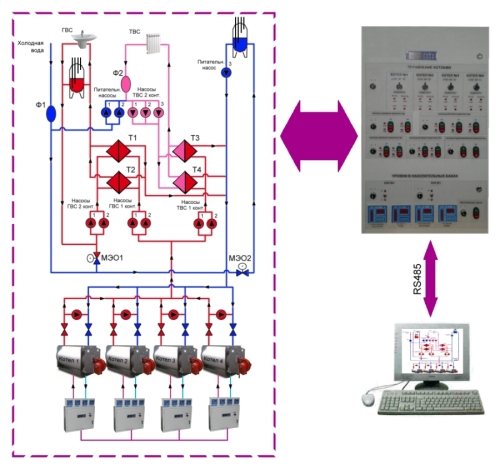

Рис. 1 Вариант схемы общекотельного оборудования

ГВС-горячее водоснабжение, ТВС - тепловодоснабжение, Ф1, Ф2-водяные фильтры, Т1-Т4- теплообменники, МЭО1, МЭО2- механизмы электрические однооборотные

* - Указана примерная цена. Цена для каждого отдельного проекта согласовывается дополнительно.

Примечания:

1. Цены ориентировочные и могут быть изменены после согласования опросного листа;

2. Состав комплекта уточняется при проектировании;

3. Дополнительная опции:
   • Шкаф силовой
   • табло оператора АТ-2
   • электронный регистратор
   • ОРС - сервер
4. Исполнительные механизмы и отсечное оборудование в соответствии с требованиями проекта;

5. АСУ ТП "ДИСПЕТЧЕР" по дополнительному заказу.

Аппаратно-программный комплекс КС-6432ОК обеспечивает:

• Регулирование температуры воды на выходе теплообменника ТВС при помощи алгоритма каскадного управления 4-мя котлами по температурному графику;

• Ротацию котлов по таблице недельного цикла;

• Поддержание требуемого давления в контуре теплоснабжения путем последовательного включения двух питательных насосов;

• Поддержание требуемого давления в контуре котлов, путем включения/выключения питательного насоса;

• Управление электрифицированными задвижками по воде на входе и выходе котлов;

• Управление циркуляционными насосами:

  • Автоматический ввод резервного насоса с выдачей предупредительной сигнализации;

  • Управление электрифицированными задвижками насосов;

  • Поочередная ротация циркуляционных насосов ТВС теплообменник – сеть;

• Сигнализацию о неисправности измерительных цепей;

• Сигнализацию предельных уровней в 2-х накопительных баках;

• Запоминание первопричины возникновения аварийной ситуации;

• Индикацию:

  • температуры воды в контуре ГВС;

  • давления воды в контуре ГВС;

  • давления воды в контуре ХВС;

  • давления воды в контуре котлов;

  • температуры воды в контуре ТВС (прямая и обратная);

  • давления воды в контуре ТВС (прямая и обратная);

  • перепада давления на газовом фильтре (сигнализация по превышению верхней уставки);

  • перепада давления на фильтре сетевой воды (сигнализация по превышению верхней уставки);

  • перепада давления на фильтре ХВС (сигнализация по превышению верхней уставки).


• Вывод на встроенное табло информации о состоянии объекта;

• Программирование «под объект» при помощи встроенного меню;

• Проверку работоспособности всех датчиков и исполнительных механизмов при проведении пуско-наладочных работ;

• Обновление версии программного обеспечения;

• Вывод информации на удаленный компьютер для диспетчеризации по интерфейсу RS-485 по протоколу MODBUS-RTU.

Составаппаратно-программного комплекса КС-6432ОКна базе контроллера Агава 6432.10 ОК

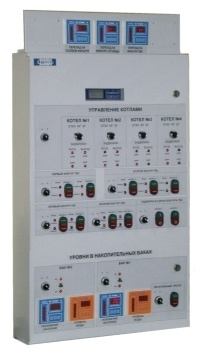

Комплект котельной автоматики выполнен в виде шкафа, на передней панели которого расположены контроллер Агава 6432.10 ОК и основные органы управления и индикации. Внутри шкафа расположены клеммные соединители для подключения датчиков и исполнительных устройств.
Датчики устанавливаются в котельной "по месту".

Технические характеристики:

Электропитание

• Электропитание аппаратно-программного комплекса КС-6432ОК осуществляется от сети переменного тока напряжением 220 В, 50 Гц. Прибор сохраняет работоспособность при изменении питающего напряжения от 187 В до 244 В и изменении частоты от 49 до 51 Гц.
• Потребляемая мощность контроллера не более 100 ВА.


Характеристики входов и выходов прибора

• Максимальное количество дискретных входов – до 215 . Напряжение 27 В, ток – 1 и 5 мА.

• Максимальное количество аналоговых входов – 38. Из них 5 – для подключения термопреобразователей сопротивления типа ТСП, ТСМ, остальные каналы используются для подключения нормированных сигналов 0-20 мА, 4-20 мА, 0-10 В.

• Максимальное количество дискретных выходов 134. Напряжение переменного тока от 24 до 250 В. Ток коммутации не менее 0,025 и не более 1 А.

• Максимальное количество аналоговых выходов 4-20 мА – 17.

• Максимальное количество каналов связи RS485 – 2.

Конструкция прибора

Контроллер Агава 6432.10 ОК выполнен по модульному принципу и состоит из следующих основных частей:

• Процессорный модуль (головной);
• Модуль расширения;
• Модуль питания;
• Модуль дистанционного управления МЭО.
