Магистральный влагоотделитель МВО-200 устанавливается на межцеховых пневмопроводах.
Условный проход патрубков (Ду), мм | 200 |
минимальная | 80 |
номинальная | 120 |
максимальная | 150 |
Емкость конденсатосборного резервуара, л | 3,5 |
L | 750 |
H | 795 |
D | 335 |
a | 555 |
b | 315 |
c | 245 |
Присоединение по ГОСТ 12820 | 1-200-16 |
Масса, кг | 110 |
Пропускная способность указана для рабочего избыточного давления 0,63 МПа и означает количество газа приведенного к температуре +20 C и давлению 0,1 МПа. |
Влагоотделитель состоит из:
Для отделения влаги используется принцип действия силы тяжести, центробежных сил, коалесценции (слияния частиц) и способности воды и масла образовывать пленки на контактирующих с ними поверхностях. Сжатый воздух, проходя через завихритель, закручивается и направляется по стенкам. Капельная влага прилипает к стенкам и стекает вниз к конденсатоотводчику. Пропускная способность указана для рабочего избыточного давления 0,7 МПа и означает количество воздуха приведенного к температуре +20°С и давлению 0,1 МПа.
Снабжены узлами автоматического конденсатоотвода АКО-Е и имеют дублирующий ручной слив.

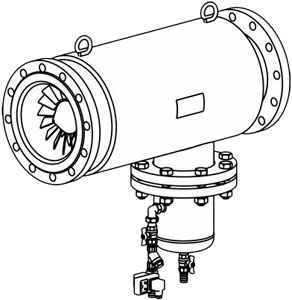

Рис. Общий вид влагоотделителя МВО-200
