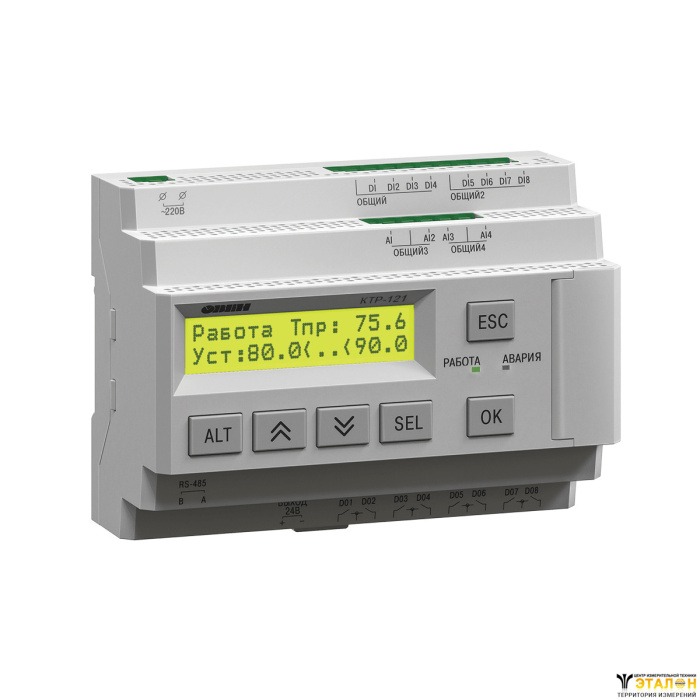

КТР-121 контроллер для автоматического управления котельной
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
КТР-121 – это контроллер с готовыми алгоритмами для автоматизации котельной. Подходит для установки в блочно-модульных, стационарных, крышных водогрейных котельных, а также котельных с котлами наружного размещения и котельных с пристроенным ИТП. Управление горелкой осуществляется через встроенный менеджер горения. Контроллер управляет модулируемыми, одноступенчатыми, двухступенчатыми и трехступенчатыми горелками. По типу топлива поддерживаются газовые, жидкотопливные, комбинированные и электрические горелки.
Алгоритмы КТР-121 разделены по задачам автоматизации котельной. Линейка состоит из трех групп алгоритмов:
- КТР-121.01 – автоматика котла.
- КТР-121.02 – автоматика котельной.
- КТР-121.03 – автоматика отопления и ГВС.
Объединяя различные алгоритмы КТР-121 в единую систему, можно получить решение для сложных схем котельных. Комбинации алгоритмов позволяют подобрать оптимальный набор автоматики для котельной.
Преимущества
Содержимое модального окна...
Основные технические характеристики
Технические характеристики
Параметр | Значение | |
КТР-121.220 | КТР-121.24 | |
Диапазон напряжения питания, В | 94…264 (номинальное 120…230 В при частоте 47…63 Гц) | 19…30 (номинальное 24 В) |
Гальваническая развязка | Есть | |
Потребляемая мощность, не более | 17 ВА | 10 Вт |
Встроенный источник питания | Есть | - |
Выходное напряжение встроенного источника питания постоянного тока, В | 24 ± 3 | - |
Сетевые возможности | ||
Интерфейс связи | RS-485 | |
Протокол связи | Modbus-RTU, Modbus-ASCII | |
Режим работы | Master/Slave | |
Скорость передачи данных, бит/сек | 9600, 14400, 19200, 38400, 57600, 115200 | |
Конструкция | ||
Тип корпуса | Для крепления на DIN-рейку (35 мм) | |
Габаритные размеры, мм | 123×90×58 | |
Степень защиты корпуса по ГОСТ 14254-96 | IP20 | |
Средний срок службы, лет | 8 | |
Номинальное напряжение питания, В | 230 (переменный ток) | 24 (постоянный ток) |
Максимально допустимое напряжение питания, В | 264 (переменный ток) | 30 (постоянный ток) |
Тип подключаемого датчика | Механические коммутационные устройства (реле, контакты кнопок и выключателей) | |
Гальваническая развязка | Групповая, по 4 входа (1–4 и 5–8) | |
Электрическая прочность изоляции, В | 1780 между группами входов | |
2830 между другими цепями контроллера | ||
Аналоговые входы | ||
Количество | 4 | |
Тип датчика |
| |
Предел основной приведенной погрешности, % | ±0,5 | |
Гальваническая развязка | Отсутствует | |
Дискретные выходы | ||
Количество выходных устройств | 8 | |
Тип выходного устройства | Дискретный, релейные (нормально-разомкнутые контакты) | |
Гальваническая развязка | Индивидуальная | |
| Коммутируемое напряжение в нагрузке, В, не более: | ||
– для цепи постоянного тока | 30 (резистивная нагрузка) | |
| – для цепи переменного тока | 250 (резистивная нагрузка) | |
Допустимый ток нагрузки, не более | 5 А | 3 А |
Допустимый ток нагрузки, мА, не менее | 10 (при 5 В постоянного тока) | |
Механический ресурс реле, циклов, не менее | 10 000 000 | |
Чертежи, схемы, модели
КТР-121.х
Условные графические обозначения (УГО)
| УГО_СПДС | pdf 60.23 kB dwg 57.18 kB |
| УГО_ЕСКД | pdf 59.25 kB dwg 40.99 kB |
Схемы подключения к входам и выходам
| Алгоритм 01.10 | zip 1.94 MB |
| Алгоритм 02.20 | zip 2.07 MB |
| Алгоритм 02.40 | zip 2.69 MB |
| Алгоритм 02.41 | zip 2.04 MB |
| Алгоритм 03.10 | zip 2.02 MB |
| Алгоритм 03.20 | zip 3.06 MB |
Габаритные размеры
Документация и ПО
КТР-121.01 | |
Руководство по эксплуатации КТР-121.01.10 | Скачать |
Краткое руководство КТР-121.01.10 | Скачать |
КТР-121.02 | |
Руководство по эксплуатации КТР-121.02.20 | Скачать |
Руководство по эксплуатации КТР-121.02.40 | Скачать |
Руководство по эксплуатации КТР-121.02.41 | Скачать |
Краткое руководство КТР-121.02.20 | Скачать |
Краткое руководство КТР-121.02.40 | Скачать |
Краткое руководство КТР-121.02.41 | Скачать |
Краткое руководство КТР-121 02.хх+ПРМ | Скачать |
КТР-121.03 | |
Руководство по эксплуатации КТР-121.03.10 | Скачать |
Руководство по эксплуатации КТР-121.03.20 | Скачать |
Краткое руководство КТР-121.03.10 | Скачать |
Краткое руководство КТР-121.03.20 | Скачать |
Сертификаты | |
Сертификат промышленной безопасности на КТР | Скачать |
Декларация о соответствии на КТР 24 В | Скачать |
Декларация о соответствии на КТР 220 В | Скачать |
ПО | |
ОВЕН Конфигуратор (версия 1.17.89.19715) | Скачать |
Инструкция по перепрошивке КТР-121 | Скачать |
Прошивка ПРМ | Скачать |
Электрические схемы подключения
Схемы подключения КТР-121.01
S3 – сигнал аварии горелки котла В4 – подтверждение розжига горелки PDS – датчик перепада давления РS – реле давления в котле FS – реле протока теплоносителя через котел Рп – датчик давления в подающем трубопроводе Тп – датчик температуры в подающем трубопроводе Тоб – датчик температуры в обратном трубопроводе Туг – датчик температуры уходящих газов | НРЦ – насос рециркуляции НК – котловой насос К1 – К3 – промежуточные реле Т1, Т2 – запрос на розжиг горелки Т6, Т7 – первая ступень горелки Т6, Т8 – вторая ступень горелки Т6, Т7, Т8 – модуляция горелки Т9, Т11 – третья ступень горелки Ав.общ – лампа общей аварии |
Схемы подключения КТР-121.02
 |  | |
| Схема подключения модификации 02.20 | Схема подключения модификации 02.40 |
Алгоритм 02.20 и 02.40 |
S3 – сигнал аварии горелки В4 – подтверждение розжига горелки Тп – датчик температуры в общем трубопроводе Тн – температура наружного воздуха Рп – датчик давления в общем трубопроводе К1 – К12 – промежуточные реле Т1, Т2 – запрос на розжиг горелки Т6, Т7 – первая ступень горелки Т6, Т8 – вторая ступень горелки Т6, Т7, Т8 – модуляция горелки Т9, Т11 – третья ступень горелки Ав.общ – лампа общей аварии |
 |  | |
| Схема подключения модификации 02.41 | Схема подключения модификации 02.хх+ПРМ |
Алгоритм 02.41 | ПРМ |
PDS НС – датчик перепада давления на группе сетевых насосов PDS НП – датчик перепада давления на группе насосов подпитки Ав.останов – кнопка аварийного останова котельной РS – датчик реле давления (прессостат) для работы подпитки НС – сетевой насос НП – насос подпитки НРЦ – сетевой насос рециркуляции КП – клапан системы подпитки Тп – датчик температуры в общем трубопроводе Тн – температура наружного воздуха Тоб – температуры в обратном трубопроводе Рп – датчик давления в общем трубопроводе Ав.общ – лампа общей аварии | Пожар – сигнал от датчика пожарной безопасности (НЗ) Взлом – сигнал от датчика проникновения в помещение (НЗ) Рг min – реле минимального давления газа (НЗ) Рг max – реле максимального давления газа (НЗ) СО – датчик загазованности угарным газом II порог (НЗ) СН – датчик загазованности метан II порог (НЗ) ГК – сигнал обратной связи положения газового клапана (НО) |
Схемы подключения КТР-121.03
Алгоритм 03.10 | Алгоритм 03.20 |
PDS НЦ – датчик перепада давления на группе насосов тепловых контуров НЦ – насос циркуляции теплового контура НЦгвс – загрузочный насос бойлера КЗР – клапан запорно-регулирующий, сигналы «открыть» и «закрыть» Зима/Лето – внешняя кнопка смены сезонов Сброс – внешняя кнопка сброса аварий Тк – датчик температуры в тепловом контуре Тгвс – датчик температуры в бойлере на ГВС Авария – лампа общей аварии | PDS НЦ – датчик перепада давления на группе насосов тепловых контуров PDS НП – датчики перепада давления на группе насосов подпитки PS – датчики реле давления (прессостат) для работы подпитки Зима/Лето– внешняя кнопка смены сезонов Сброс – кнопка сброса аварии Тк – датчик температуры в тепловом контуре Рк – датчики давления в тепловом контуре НЦ – насос циркуляции теплового контура НП – насос подпитки теплового контура КП – клапаны подпитки теплового контура Авария – лампа общей аварии К1 – первый контур К2 – второй контур |
Функциональная схема
Общие
- Автоматическая смена ведущего котла по времени наработки.
- Исключение эффекта тактования котла.
- Защита от конденсата.
- Контроль разрежения в топке котла.
- Прогрев котла при первоначальном пуске.
- Контроль протока теплоносителя через котел.
- Управление подпиткой системы.
- Управление газовыми и жидкотопливными горелками с использованием стандартных контактов Т1-Т2, Т6-Т7-Т8 (pin-to-pin).
- Совместим с горелками мировых производителей: Weishaupt, CIB Unigas, Lamborghini, Rielo, Oilon, Baltur, EcoFlam, SAACKE и пр.
- Ведение журнала аварий с меткой времени.
- Диагностика работы всех узлов системы.
- Работоспособность котельной при выходе из строя датчика температуры прямой воды.
- Удаленное управление котельной.
- Поддержка датчиков РТ100, РТ1000, 100М и NTC10k.
Котловые регуляторы КТР-121.01
- Регулирование температуры теплоносителя на выходе котла.
- Защита от тактования котла.
- Совместимость с одно-, двух-, трехступенчатыми или модулируемыми горелками.
- Контроль давления теплоносителя.
- Защита водогрейного котла от конденсата.
- Удаленное управление котлом.
- Контроль аварий горелки.
Каскадные регуляторы КТР-121.02
- Регулирование температуры теплоносителя в общем трубопроводе.
- Погодозависимое регулирование по отопительному графику.
- Управление каскадом до 4-х котлов.
- Защита от тактования котлов.
- Совместимость с одно-, двух-, трехступенчатыми или модулируемыми горелками.
- Защита водогрейных котлов от конденсата.
- Автоматическая смена ведущего котла по времени наработки.
- Контроль аварий горелки.
- Контроль безопасности котельной (Пожар, Загазованность, Давление газа на вводе, Взлом).
- Контроль давления теплоносителя в общем трубопроводе.
- Управление насосами циркуляции в сетевом контуре. Ротация и ввод резерва.
- Управление подпиткой системы.
Тепловые регуляторы КТР-121.03
- Управление закрытыми контурами отопления и ГВС с теплообменниками.
- Управление открытыми контурами отопления с насосно-смесительными узлами и ГВС на бойлер.
- Контроль давления воды в контурах.
- Управление циркуляционными насосами с ротацией и автоматическим вводом резерва.
- Управление подпиткой системы.
- Регулирование по графику отопления.
- Режимы энергосбережения в ночное время и выходные дни.
- Автоматическая смена сезонов Зима/Лето по уличной температуре.
