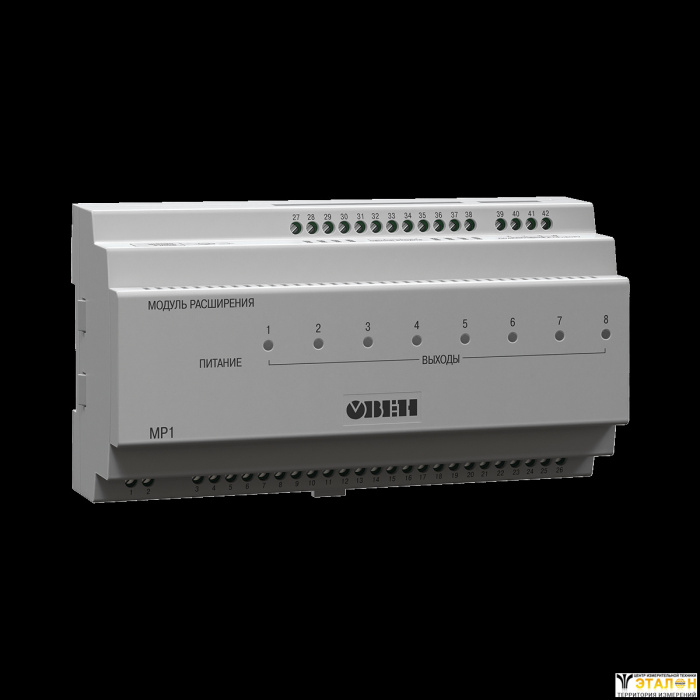

МР1-ССССКККК
Цена:
13 122
₽
Общая стоимость 0 руб.
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Назначение
Модуль МР1 имеет два режима эксплуатации:
- Увеличения количества дискретных выходов, приборов (при подключении через интерфейс МР1):
- ПЛК63
- ПЛК73
- ТРМ133М
- ТРМ132М
- Усилитель сигнала для приборов, имеющих на выходе транзисторные ключи n–p–n-типа, например ОВЕН МПР51 (аналог БКМ1).
Модуль выпускается в корпусе типа Д9 для крепления на DIN-рейку.
- Увеличение количества выходных элементов вышеуказанных приборов;
- Использование в качестве блока силовых выходных элементов для приборов, имеющих на выходе транзисторные ключи n–p–n-типа, например, ОВЕН МПР51 (аналог БКМ1);
- 8 дискретных выходных элементов в различных комбинациях:
- э/м реле 4 А 220 В;
- транзисторные оптопары 400 мА 60 В;
- симисторные оптопары 0,5 А 250 В;
- для управления твердотельным реле 4...6 В 50 мА.
Основные технические характеристики
Общие технические характеристики
Напряжение питания | 90…264 В переменного тока частотой 47…63 Гц |
Потребляемая мощность | не более 12 ВА |
Количество выходных элементов | 8 |
Тип корпуса | на DIN-рейку Д9 |
Габаритные размеры корпуса | 157×86×58 мм |
Степень защиты корпуса | IP20 |
Характеристики выходных элементов
Обозн. | Тип выходного элемента (ВЭ) | Электрические характеристики |
Р | электромагнитное реле | 4 А при 220 В 50 Гц, cos φ > 0,4 |
К | транзисторная оптопара структуры n–p–n типа | 400 мА при 60 В |
С | симисторная оптопара | 50 мА при 250 В (пост. откр. симистор) |
Т | выход для управления | выходное напряжение 4...6 В |
Условия эксплуатации
Температура окружающего воздуха | +1...+50 °С |
Атмосферное давление | 86...106,7 кПа |
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % |
Схемы подключения
Общая схема подключения МР1
 |

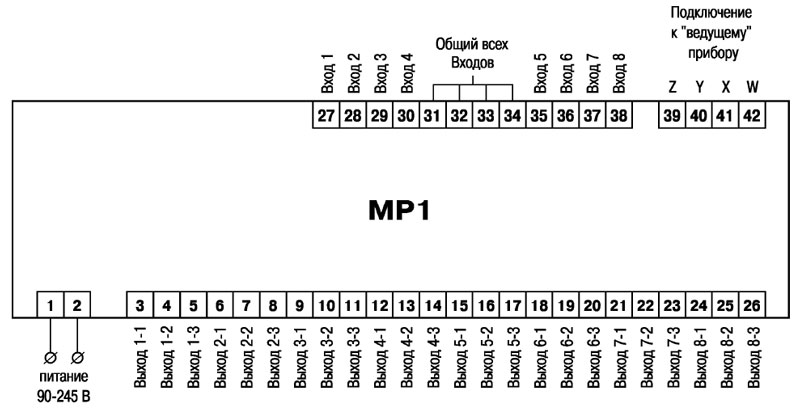

Схема расположения клемм МР1 |
Схемы подключения выходных элементов
 |  |
Выходной элемент типа Р (э/м реле) | Выходной элемент типа К (транзисторная оптопара) |
 |  |
Выходной элемент типа С (симисторная оптопара) | Выходной элемент типа Т (для управления твердотельным реле) |
Схема подключения транзисторного ключа или коммутирующего устройства ко входу МР1
 |
| Схема подключения транзисторного ключа или коммутирующего устройства ко входу МР1 |

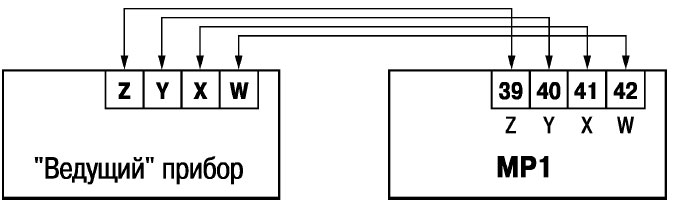

Схема подключения МР1 к «ведущему» прибору
 |
| Схема подключения транзисторного ключа или коммутирующего устройства ко входу МР1 |
Комплект поставки
Комплектность поставки МР1
- Прибор МР1
- Паспорт и руководство по эксплуатации
- Гарантийный талон
