МР1-ТТТТТТРР

Цена:
13 122
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Назначение

Модуль МР1 имеет два режима эксплуатации:

  1. Увеличения количества дискретных выходов, приборов (при подключении через интерфейс МР1):
    • ПЛК63
    • ПЛК73
    • ТРМ133М
    • ТРМ132М
  2. Усилитель сигнала для приборов, имеющих на выходе транзисторные ключи n–p–n-типа, например ОВЕН МПР51 (аналог БКМ1).

Модуль выпускается в корпусе типа Д9 для крепления на DIN-рейку.

  • Увеличение количества выходных элементов вышеуказанных приборов;
  • Использование в качестве блока силовых выходных элементов для приборов, имеющих на выходе транзисторные ключи n–p–n-типа, например, ОВЕН МПР51 (аналог БКМ1);
  • 8 дискретных выходных элементов в различных комбинациях:
    • э/м реле 4 А 220 В;
    • транзисторные оптопары 400 мА 60 В;
    • симисторные оптопары 0,5 А 250 В;
    • для управления твердотельным реле 4...6 В 50 мА.

Основные технические характеристики

Общие технические характеристики

Напряжение питания

90…264 В переменного тока частотой 47…63 Гц

Потребляемая мощность

не более 12 ВА

Количество выходных элементов

8

Тип корпуса

на DIN-рейку Д9

Габаритные размеры корпуса

157×86×58 мм

Степень защиты корпуса

IP20

Характеристики выходных элементов

Обозн.

Тип выходного элемента (ВЭ)

Электрические характеристики

Р

электромагнитное реле

4 А при 220 В 50 Гц, cos φ > 0,4

К

транзисторная оптопара структуры n–p–n типа

400 мА при 60 В

С

симисторная оптопара
для управления однофазной нагрузкой

50 мА при 250 В (пост. откр. симистор)
или 1 А (симистор вкл. с частотой не более 100 Гц и tимп. = 5 мс)

Т

выход для управления
твердотельным реле

выходное напряжение 4...6 В
максимальный выходной ток 50 мА

Условия эксплуатации

Температура окружающего воздуха

+1...+50 °С

Атмосферное давление

86...106,7 кПа

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %

Схемы подключения

Общая схема подключения МР1

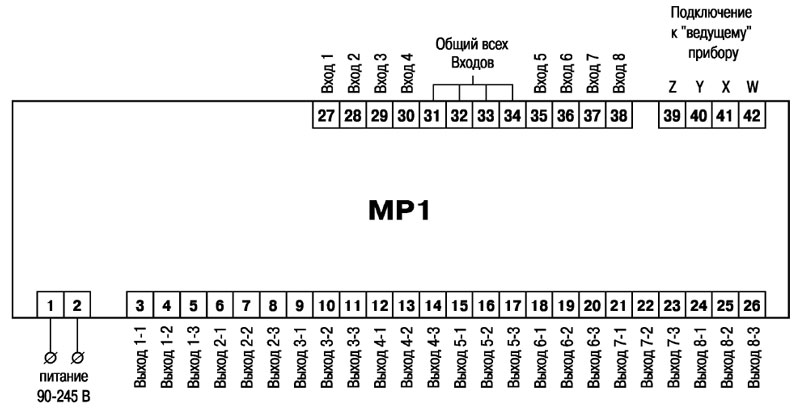

Схема расположения клемм МР1

Схема расположения клемм МР1

Схемы подключения выходных элементов

Схемы подключения выходных элементовСхемы подключения выходных элементов

Выходной элемент типа Р

(э/м реле)

Выходной элемент типа К

(транзисторная оптопара)

Схемы подключения выходных элементовСхемы подключения выходных элементов

Выходной элемент типа С

(симисторная оптопара)

Выходной элемент типа Т

(для управления твердотельным реле)

Схема подключения транзисторного ключа или коммутирующего устройства ко входу МР1

Схемы подключения выходных элементов
Схема подключения транзисторного ключа или коммутирующего устройства ко входу МР1

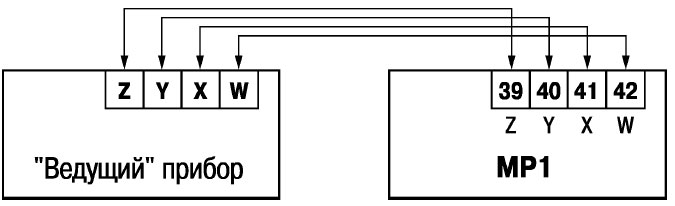

Схема подключения МР1 к «ведущему» прибору

Схема подключения модуля к «ведущему» прибору
Схема подключения транзисторного ключа или коммутирующего устройства ко входу МР1

Комплект поставки

Комплектность поставки МР1

  1. Прибор МР1
  2. Паспорт и руководство по эксплуатации
  3. Гарантийный талон
